Dell XPS 17 9710 Замена SSD
В Dell XPS 17 9710 установлены два разъёма M.2 для SSD, поэтому с помощью этого руководства вы можете либо добавить второй SSD, либо обновить/заменить существующий SSD.
Перед выполнением этой процедуры при возможности рекомендуется сделать резервную копию SSD. Если вы заменяете SSD, на котором установлена операционная система, убедитесь, что вы клонировали и корректно перенесли ОС, иначе вам придётся устанавливать её заново.
Шаг 1
Для вашей безопасности разрядите батарею до уровня ниже 25% перед разборкой устройства. Это уменьшит риск возгорания в случае случайного повреждения батареи при замене. Если батарея вздута, соблюдайте соответствующие меры предосторожности.
Выключите ноутбук и отсоедините его от сети.

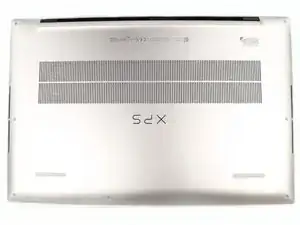

Закройте дисплей и переверните весь ноутбук вверх дном, чтобы шарнир был направлен от вас.
Шаг 2
Используйте отвертку Torx T5, чтобы выкрутить восемь винтов длиной 4,4 мм, которые крепят нижнюю крышку.
Нижняя крышка дополнительно зафиксирована различными защёлками, которые необходимо освободить перед снятием.
Шаг 3

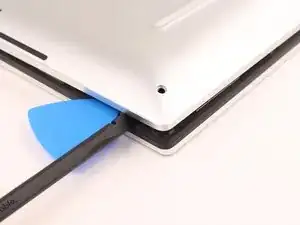

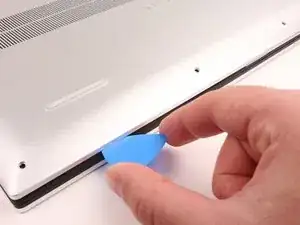

Вставьте медиатор для открытия в нижний левый угол, между нижней крышкой и шасси.

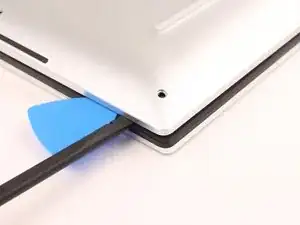

Вставьте плоский конец пластиковой лопатки в образовавшийся зазор.
Поверните лопатку вверх, чтобы освободить первый ряд удерживающих защёлок.
Повторите этот процесс для нижнего правого угла.
Шаг 4

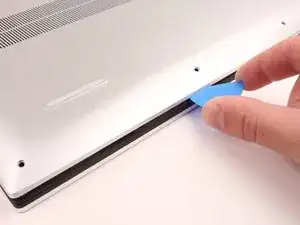

Вставьте медиатор для открытия в зазор, образованный на передней кромке ноутбука.
Проведите медиатором по всему периметру ноутбука, периодически поддевая, пока нижняя крышка полностью не отщёлкнется от защёлок на шасси.
Шаг 5
Кромка нижней крышки очень острая. Обращайтесь с ней осторожно и старайтесь не скользить пальцами по краям.

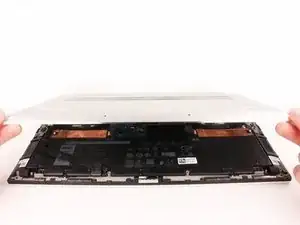

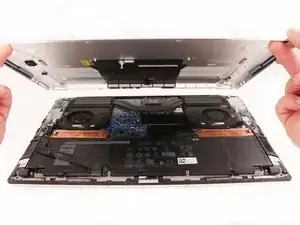

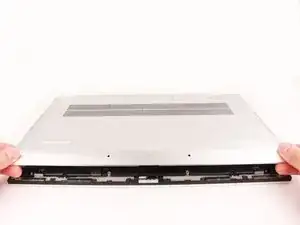

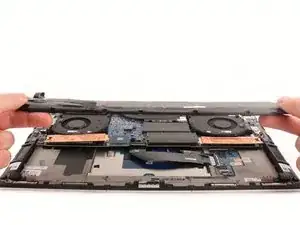

Поднимите нижнюю крышку вверх и снимите её с шасси.
Шаг 6

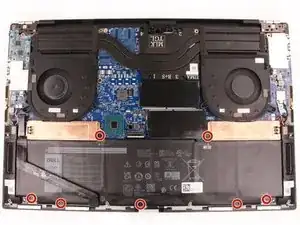

Снимите семь винтов Phillips длиной 4,1 мм, которые крепят аккумулятор.
Шаг 7

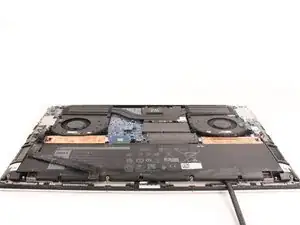

Используйте плоский конец пластиковой лопатки, чтобы приподнять передний край аккумулятора, пока вы не сможете свободно ухватить его пальцами.
При использовании лопатки или других острых инструментов рядом с аккумулятором будьте предельно осторожны, чтобы случайно не проткнуть и не повредить его.

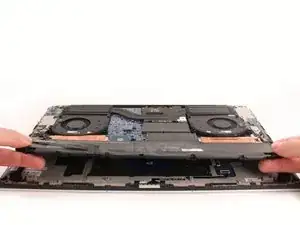

Поднимите аккумулятор и выньте его из посадочного места.
Шаг 8

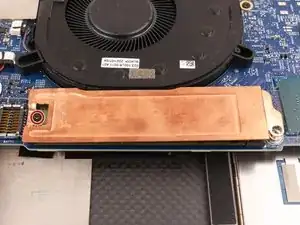

Снимите один винт Phillips длиной 4,1 мм, который крепит левую сторону левой крышки SSD.
Винт, фиксирующий правую сторону крышки SSD, был удалён при демонтаже аккумулятора.
Шаг 9

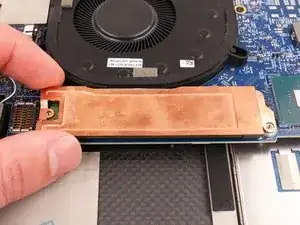

Снимите крышку SSD.

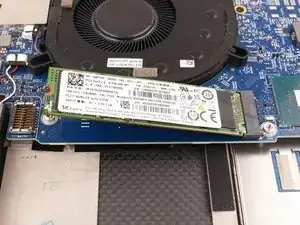

После снятия крышки SSD выскочит под небольшим углом.
Шаг 10

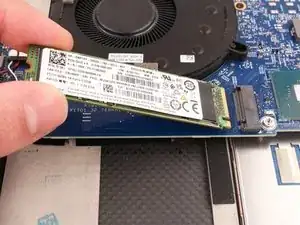

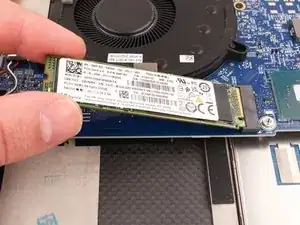

Возьмитесь за свободный край SSD и потяните его от разъёма, чтобы вынуть.
При сборке вставляйте SSD под небольшим углом в коннектор на плате и зафиксируйте его в горизонтальном положении крышкой SSD и винтом.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Отнесите электронные отходы на переработку в центр с сертификатом R2 или e-Stewards.
