Замена тачпада Asus G501JW-BHI7N12
Замена тачпада в Asus G501JW-BHI7N12 — ремонт, который под силу даже начинающим мастерам. Если тачпад выходит из строя, это может сильно затруднить выполнение простых задач. Снятие тачпада для замены экономит много времени, которое обычно теряется при отправке ноутбука в мастерскую.
Шаг 1

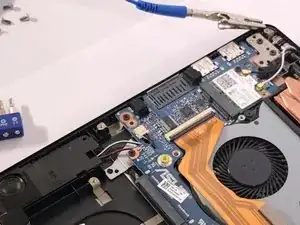

Прикрепите зажим антистатического браслета к корпусу ноутбука. Это предотвращает случайные статические разряды, которые могут вывести из строя материнскую плату.

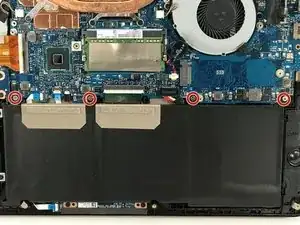

Снимите четыре винта Philips #0 длиной 7,0 мм вокруг батареи.
Шаг 2
Отсоедините разъем, выделенный на изображении, потянув его вверх и вынув из посадочного места, затем отведите батарею от материнской платы и извлеките батарею.
Шаг 3
Наденьте антистатический браслет на запястье и закрепите зажим на корпусе ноутбука.
Шаг 4

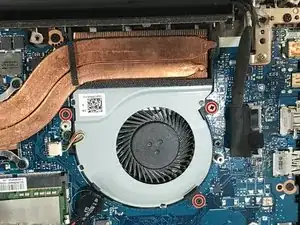

Открутите и снимите четыре винта Phillips #0 длиной 5 мм с вентилятора охлаждения.
Шаг 5

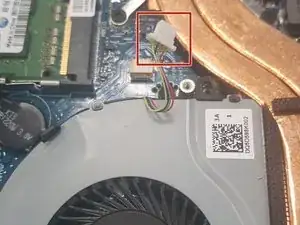

Отсоедините 4-контактный разъем от материнской платы.
Шаг 6

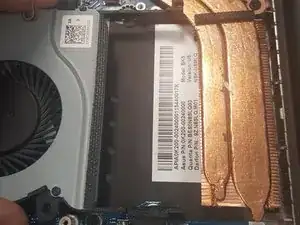

Выдвиньте вентилятор охлаждения из-под медного радиатора.
Вентилятор зафиксирован защелками на корпусе; предлагаем тянуть его в сторону передней части корпуса. Для освобождения вентилятора может пригодиться пластиковая лопатка.
Шаг 7
Один из вентиляторов имеет разъем, который частично его перекрывает. Отсоедините разъем, приподняв пластиковые фиксаторы с обоих концов, и выполните шаги 2–4.
Шаг 8

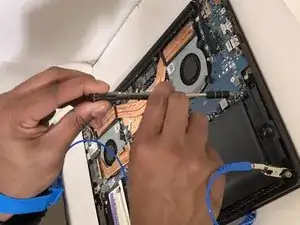

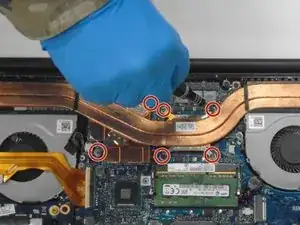

С помощью отвертки Phillips #0 отверните шесть винтов длиной 5 мм, расположенных вдоль медного радиатора.
Шаг 9
Той же отверткой Phillips #0 открутите девять винтов длиной 4 мм, расположенных по периметру материнской платы.
Шаг 10

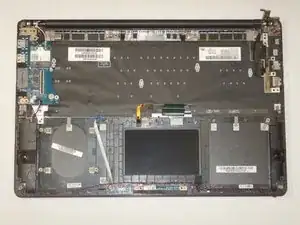

Осторожно извлеките материнскую плату.
Шаг 11

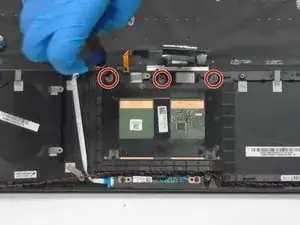

С помощью отвертки Phillips #0 отверните три винта длиной 4 мм, крепящие тачпад.
Шаг 12

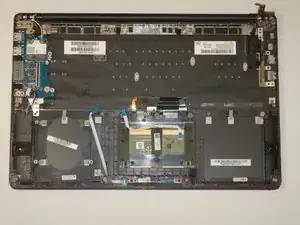

Осторожно извлеките тачпад из его посадочного места.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
