Замена карты беспроводной связи Dell Latitude D630

Выключите компьютер, отключите его от всех источников питания и убедитесь, что крышка ноутбука закрыта, а защёлка надёжно зафиксирована.

Переверните ноутбук так, чтобы нижняя часть оказалась перед вами.

На изображении представлен ноутбук с упором для ладоней, прикреплённым к отсеку батареи. Эта деталь может отсутствовать в вашем устройстве. Тем не менее, последующие шаги будут одинаковыми.

Указательными пальцами раздвиньте защёлки аккумулятора в стороны.

Удерживая защёлки в открытом положении, большим пальцем выдвиньте аккумулятор на себя.

Как только аккумулятор освободится, можно отпустить защёлки и извлечь аккумулятор.

После извлечения аккумулятора, поставьте ноутбук в нормальное положение и откройте крышку на полные 180 градусов.

Используя пластиковую инструмент, освободите угол накладки клавиатуры, разомкнув защёлку.

После того как один угол накладки будет снят, продолжайте аккуратно, но с умеренным усилием, тянуть накладку вверх и на себя, чтобы освободить остальные защёлки по периметру.

Выкрутите три винта Phillips #0 длиной 3 мм, крепящих клавиатуру.

Медленно поднимите клавиатуру и откиньте её назад на сенсорную панель.

Осторожно отгибайте клавиатуру, не прикладывайте чрезмерного усилия. Клавиатура всё ещё подключена к материнской плате с помощью короткого шлейфа.

Используя пластиковую отвёртку, разожмите синюю защёлку, фиксирующую шлейф клавиатуры.

За синий язычок вытяните разъём шлейфа клавиатуры из гнезда на материнской плате.

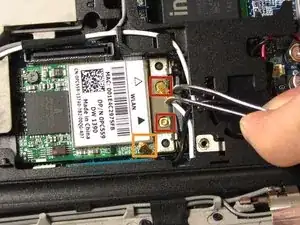

Пинцетом отсоедините чёрный и белый кабели от карточки беспроводной связи, потянув их вверх.

На изображении чёрный кабель уже отключён, чтобы показать до и после.

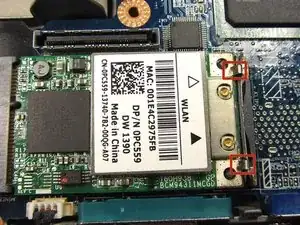

Нажмите на защёлки, указанные на картинке, пока карта немного не выпрямится, затем извлеките её под углом.
