Замена термопасты в Dell Latitude D820

Выполните полное резервное копирование системы и выключите компьютер.

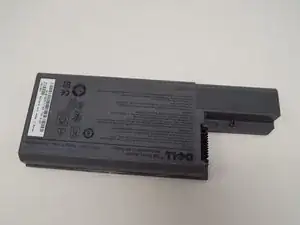

Отключите зарядное устройство и извлеките аккумулятор.

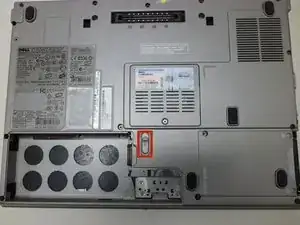

Сдвиньте фиксатор аккумулятора и другой рукой извлеките аккумулятор.

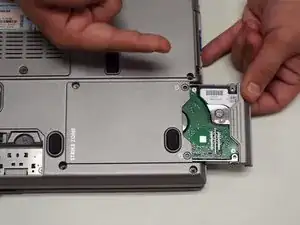

Извлеките жесткий диск.

Отверните три винта Phillips длиной 3,6 мм.

Снимите жесткий диск и отложите в сторону, стараясь прикасаться только к серой пластиковой ручке. Касание других частей может повредить жесткий диск.

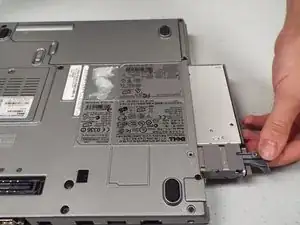

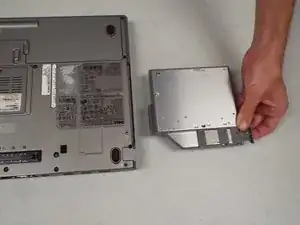

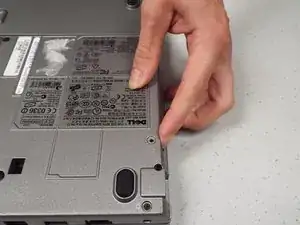

Извлеките привод CD/DVD, нажав кнопку под приводом.

При вытаскивании может возникнуть небольшое сопротивление.

Отверните 14 винтов Phillips на нижней стороне ноутбука.

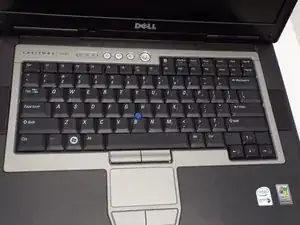

Переверните ноутбук лицевой стороной вверх, откройте экран полностью и расположите его в плоскости.

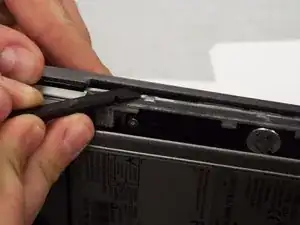

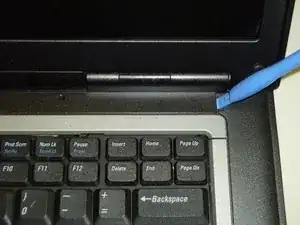

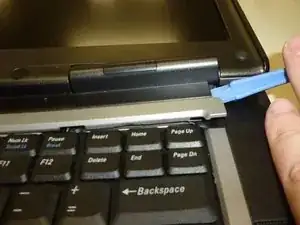

С помощью инструмента для вскрытия осторожно отоприте рамку клавиатуры, учитывая, что к ней подключены провода — не тяните слишком далеко и не дергайте сильно.

Отверните винты, крепящие клавиатуру.

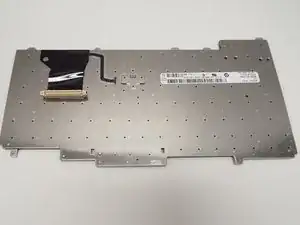

Переверните клавиатуру.

К нижней части клавиатуры подключен шлейф, будьте осторожны, чтобы не порвать его.

Снимите клавиатуру.

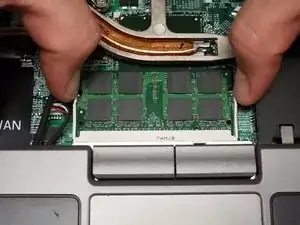

Извлеките модуль оперативной памяти, находящийся под клавиатурой, отводя две защёлки в стороны, как показано на второй фотографии.

Повторите для второго модуля оперативной памяти.

Отсоедините беспроводной модуль в углу снизу.

Нажмите фиксатор и выньте модуль.

То же выполните для модуля Ethernet, который находится в том же месте.

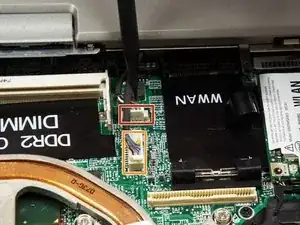

Отсоедините кабель динамика от корпуса, вытянув его прямо наружу.

Кабель расположен слева от DDR2 DIMM A.

Отсоедините кабель сенсорной панели, вытянув его прямо наружу.

Этот кабель также расположен слева от DDR2 DIMM A.

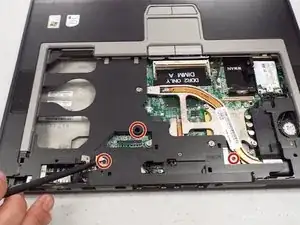

Отверните три винта, фиксирующие верхнюю панель к материнской плате.

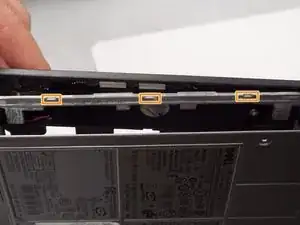

Используйте лопаточку, чтобы поддеть три защёлки у CD-ROM и разделить верхнюю и нижнюю часть корпуса.

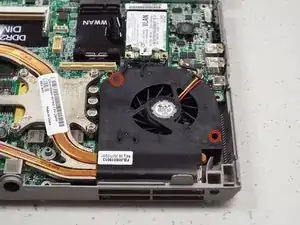

Отверните два винта 5,6 мм, крепящие вентилятор.

Отключите кабель питания вентилятора.

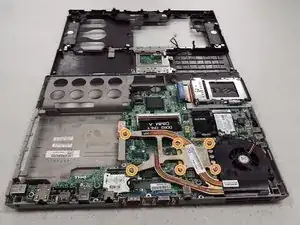

Ослабьте шесть винтов с пружинными лапками, крепящих радиатор.

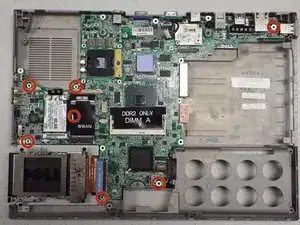

Отверните четыре винта 3,7 мм по краю материнской платы.

Отверните три винта 3,8 мм. Один из них находится рядом с верхним левым краем разъёма Dell MCIA. Другой — рядом с верхним левым краем WWAN. Один находится под черной этикеткой WWAN.

Снимите разъём PCMCIA с материнской платы.

Поверните ноутбук на бок и снимите два винта с внутренним шестигранником с видеокарты и два стойки с последовательного порта, используя торцевой ключ (3/16 дюйма).

Все винты с внутренним шестигранником имеют размер 10,23 мм × 2,66 мм.

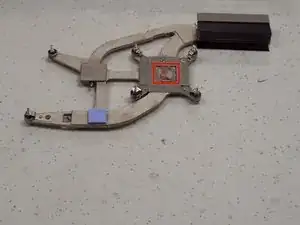

С помощью безворсовой салфетки и одной капли TimClean или ArctiClean удалите остатки с радиатора.

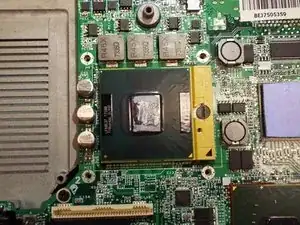

С помощью безворсовой салфетки и одной капли TimClean или ArctiClean удалите остатки с процессора.

Протрите чистой безворсовой салфеткой, чтобы удалить следы очистителя.

Не прикасайтесь пальцами!

Дайте полностью высохнуть.

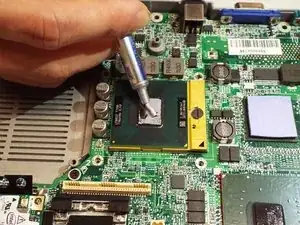

Выдавите небольшое количество термопасты на процессор.

С помощью резинового напальчника или лопаточки равномерно распределите тонкий слой по поверхности процессора.

Процессор готов к установке радиатора.
