Замена тачпада Dell Latitude D630

Выключите компьютер, отключите его от источника питания и убедитесь, что ноутбук закрыт и защёлка надёжно зафиксирована.

Переверните ноутбук так, чтобы снизу он был обращён к Вам.

На фотографии ноутбук с подладонной панелью, прикреплённой к отделению батареи. Эта деталь может отсутствовать в Вашем ноутбуке. В любом случае шаги выполняются точно так же.

Сдвиньте защёлки батареи наружу, используя два указательных пальца.

Держа защёлки в открытом положении, сдвиньте батарею к себе, используя большие пальцы.

Когда батарея выйдет из зацепления, отпустите защёлки и извлеките батарею.

После извлечения батареи переверните ноутбук лицевой стороной вверх и откройте крышку полностью на 180 градусов.

С помощью пластикового медиатора отожмите угол рамки клавиатуры, освобождая защёлку.

После снятия угла рамки можно руками медленно, но с умеренной силой, приподнять и потянуть оставшуюся часть рамки слегка вверх и на себя, чтобы освободить остальные защёлки.

Выверните три винта с крестообразным шлицем Phillips #0 длиной 3 мм, крепящие клавиатуру.

Осторожно приподнимите клавиатуру и отогните её назад на тачпад.

Не тяните слишком сильно и не отгибайте чересчур далеко при откидывании клавиатуры. Клавиатура всё ещё соединена с материнской платой коротким ленточным кабелем.

Используя пластиковый медиатор, отожмите синюю защёлку, фиксирующую кабель клавиатуры.

Потянув за синюю ленту, извлеките разъём кабеля клавиатуры из его гнезда на материнской плате.

Найдите и извлеките ленточный кабель дисплея, аккуратно потянув за синюю ленту, показанную на изображении.

Проследив путь кабеля обратно к дисплею, снимите кабель с фиксаторов корпуса с помощью медиатора.

С помощью медиатора снимите 6 круглых резиновых прокладок на дисплее, чтобы открыть винты рамки под ними. Положите резиновые прокладки в контейнер с маркировкой.

Внимание: не снимайте две более длинные прокладки по левому и правому краям рамки; под ними винтов нет!

Используя отвертку Phillips #0, выкрутите шесть винтов (M2.5-5 мм) на рамке и положите их в контейнер с маркировкой.

С помощью медиатора медленно отожмите рамку от остальной части ноутбука. Это можно сделать, вставив медиатор в небольшой зазор между двумя прилегающими частями экрана по краю и медленно проводя вдоль зазора, пока рамка не освободится.

Самое удобное начало — сверху (рядом с защёлкой ноутбука), далее двигайтесь вниз по обеим сторонам.

Снимите 8 винтов (M2-3 мм), показанных на изображении. Положите эти винты в контейнер с маркировкой, так как они отличаются от винтов рамки.

Эти винты не удаляйте

Если Вы выполняете эту часть руководства в рамках замены тачпада или динамика, этот шаг НЕ обязателен.

Отсоедините разъём монетки с помощью медиатора.

Вытащите батарейку-кнопку из гнезда, осторожно пошевелив её и слегка потянув за контакт.

Возможно, потребуется аккуратно выдавить батарейку медиатором сверху слота, где находится жёлтый квадрат.

Аккуратно закройте ноутбук и переверните его.

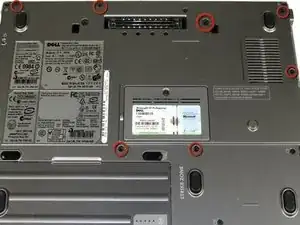

Удалите семь винтов (M2.5-8 мм), показанных слева, и поместите их в контейнер с маркировкой.

Удалите винты крепления жёсткого диска и положите их в контейнер с маркировкой.

Вытащите жёсткий диск и отложите его в сторону.

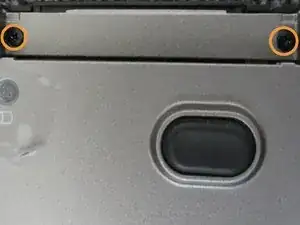

Ослабьте, но не выкручивайте полностью, два винта на краю ноутбука.

Переверните ноутбук обратно и откройте крышку, чтобы продолжить разборку.

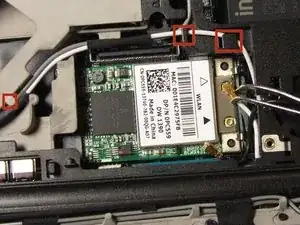

Снимите чёрный и белый кабели с беспроводной карты пинцетом, потянув вверх.

Проследив путь чёрного и белого кабелей обратно к дисплею, снимите кабели с фиксаторов корпуса с помощью медиатора. Оба провода должны полностью выйти из всех фиксаторов, быть свободными и не прикреплёнными.

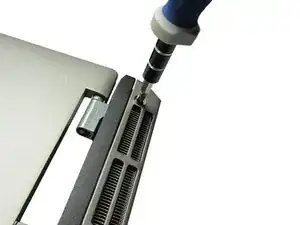

Удалите два винта (M2.5-8 мм) на задней панели ноутбука, фиксирующие петли, и поместите их в помеченную ёмкость.

Поднимите весь экран вверх, чтобы полностью отделить его от нижней части ноутбука.

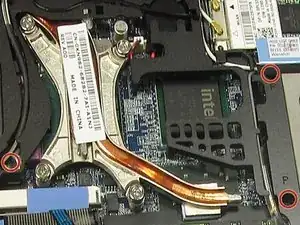

Удалите три винта «P» (M2.5-8 мм), указанные слева, и поместите их в помеченную ёмкость.

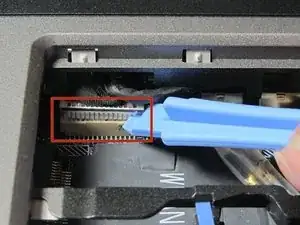

С помощью лопатки отсоедините ленточный кабель тачпада от левой стороны платы, как показано на фотографии.

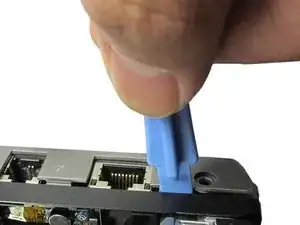

С помощью лопатки пройдитесь по периметру ноутбука и отделите чёрно‑серый слой подставки для ладоней от более светлого серого базового слоя.

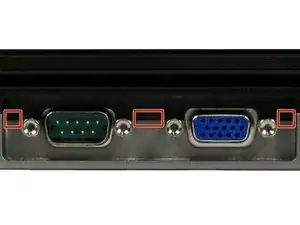

Проще всего начать в отверстии рядом с портами подключения дисплея на задней части ноутбука и обойти вокруг.

Когда все защёлки будут освобождены, снимите слой подставки для ладоней.

Переверните слой подставки для ладоней, чтобы открыть тачпад.

Удалите четыре винта (M2-5 мм), указанные на фото слева, и поместите их в помеченную ёмкость.

Если вы следуете этому руководству для замены динамика, этот шаг выполнять НЕ нужно.

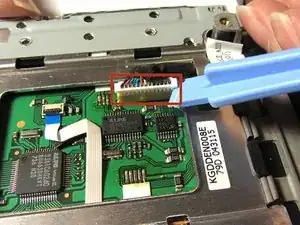

Отсоедините разъём тачпада с помощью лопатки.

Если вы следуете этому руководству для замены динамика, этот шаг выполнять НЕ нужно.
