Замена экрана Dell Latitude D820

Отключите зарядное устройство от ноутбука.

Переверните ноутбук и найдите фиксатор слайда батареи. Сдвиньте переключатель и аккуратно приподнимите батарею.

Если вы заменяете другие компоненты, оставьте батарею вынутой.

Если вы заменяете только батарею, выполните шаги в обратном порядке для установки новой батареи.

Откройте крышку ноутбука и отведите экран до положения, параллельного клавиатуре.

Найдите выемку в верхнем правом углу клавиатуры (сверху над кнопкой Page Up).

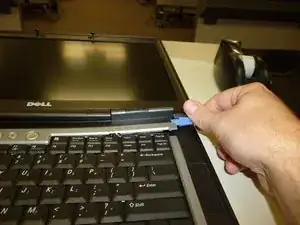

Вставьте пластиковую лопатку и очень аккуратно приподнимите лицевую панель. Услышите тихой щелчок.

Отложите в сторону.

Найдите три винта с крестообразной головкой над клавиатурой. Один расположен над клавишей Pause/Break; один над F7 и один над клавишей Esc. Снимите все три.

Аккуратно приподнимите верхнюю часть клавиатуры и разложите её на подлокотнике.

Найдите синюю язычок и аккуратно отсоедините ленточный кабель от материнской платы.

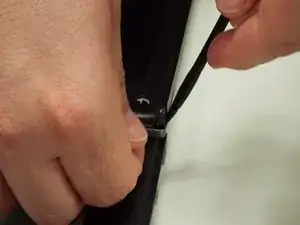

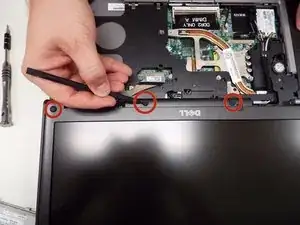

Найдите и снимите резиновые заглушки вокруг дисплея, чтобы открыть доступ к винтам; отложите их.

Удалите винты, расположенные под снятыми резиновыми заглушками. Их длина 5.88 мм, ширина 2.40 мм.

Затем аккуратно потяните рамку экрана вверх и наружу. По периметру находятся пластиковые защёлки, поэтому сначала можно воспользоваться пластиковым инструментом для поддевания. Старайтесь не сломать их.

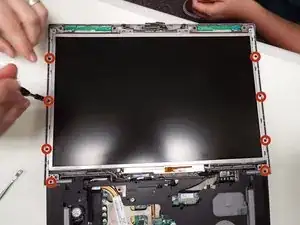

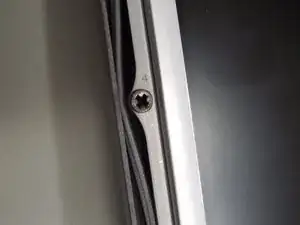

Найдите 8 пронумерованных винтов и снимайте их в указанном порядке. Эти винты с крестообразной головкой имеют длину 5.70 мм и ширину 2.40 мм.

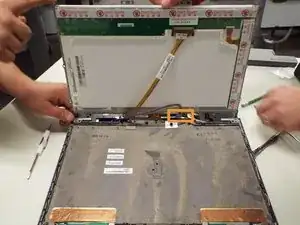

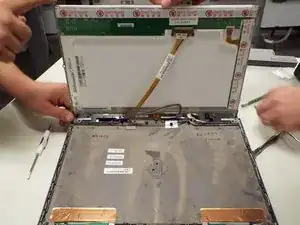

Аккуратно приподнимите экран, следя за ленточными кабелями.

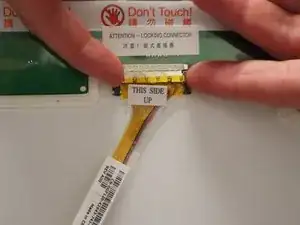

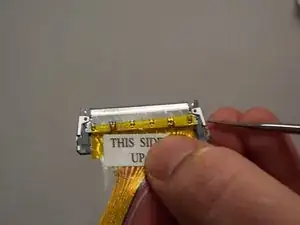

Ленточный кабель в верхней части экрана использует замковый разъём. Аккуратно сожмите язычки по обеим сторонам, чтобы разблокировать, и потяните ленточный кабель вниз, в сторону низа экрана.

Отложите это соединение в сторону.

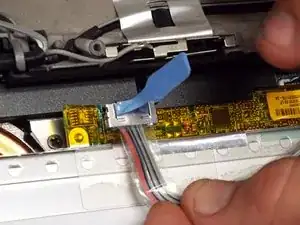

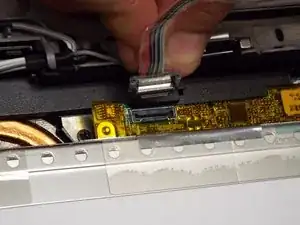

Внизу экрана также подключён небольшой ленточный кабель. Аккуратно потяните за синюю метку вверх, чтобы отсоединить.

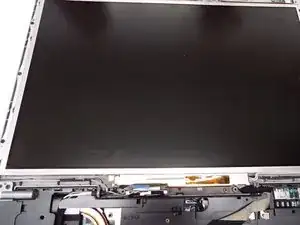

На этом этапе снимите старый дисплей и подключите новый, внимательно следя за положением пальцев, чтобы не прикасаться к местам, где наклейки гласят «НЕ ТРОГАТЬ».
