Dell Precision 5570 Разборка

В этом руководстве показано, как снять аккумулятор, материнскую плату и затем клавиатуру. Руководство не написано профессионалом и официально не поддерживается DELL, поэтому действуйте осторожно и оценивайте риск самостоятельно.

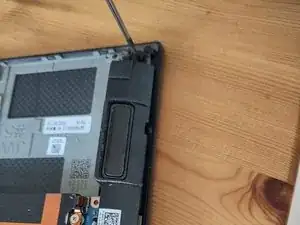

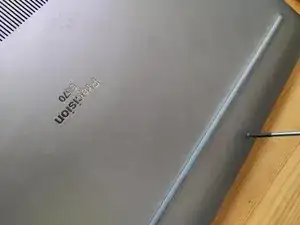

Начните с откручивания 8 винтов на задней крышке отверткой Torx T5. Затем снимите заднюю крышку. Её довольно трудно поддеть, даже после снятия всех винтов — лучше всего использовать приспособление для поддевания.

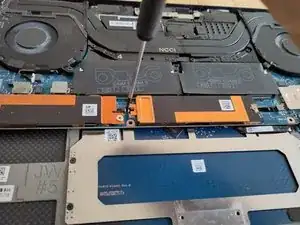

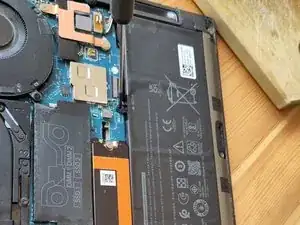

После снятия крышки можно извлечь аккумулятор. Для этого открутите 7 винтов, фиксирующих аккумулятор. Затем аккуратно отключите разъём над надписью «BATTERY» на материнской плате. На фото этот разъём показан с помощью отвертки, но отвертка не является лучшим инструментом для его отключения.

Снимите 6 винтов, соединяющих материнскую плату.

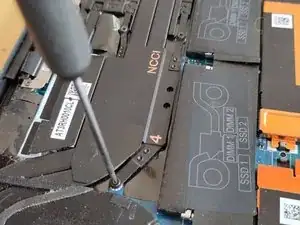

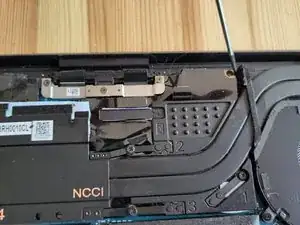

Открутите 4 винта, пронумерованные от 1 до 4, затем снимите небольшую крышку с маркировкой NCCI.

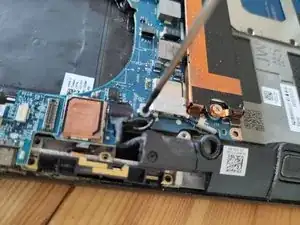

Открутите винт, удерживающий металлическую крышку, снимите металлическую крышку, затем отожмите два штыря, показанных на фотографиях.

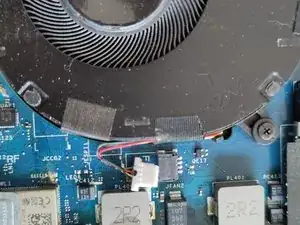

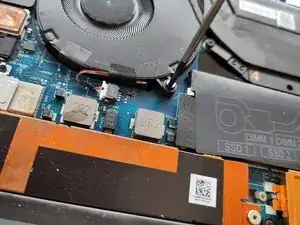

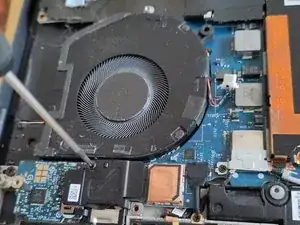

Удалите винт, удерживающий вентилятор, винт, удерживающий крышку над вентилятором, и отключите разъём с маркировкой FAN под разъёмом (он находится снизу, поэтому метку вы увидите только после отключения разъёма).

Вставьте здесь мудрость.

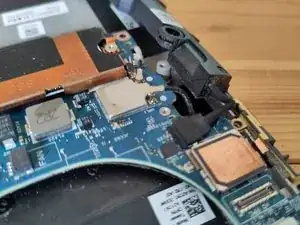

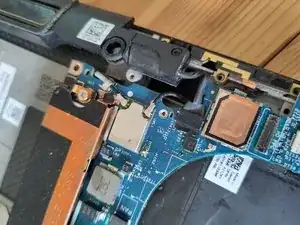

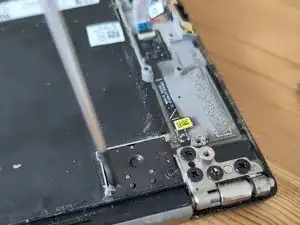

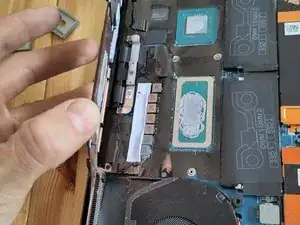

Открутите большой винт, показанный на фото, чтобы эта деталь могла свободно двигаться — это поможет перемещать материнскую плату, так как они соединены между собой.

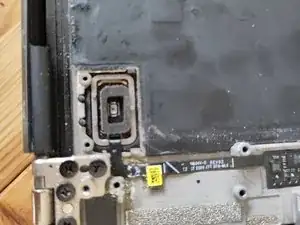

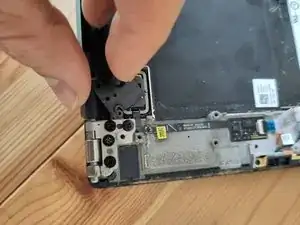

Чтобы получить доступ к задней части кнопки питания, снимите два винта, затем сдвиньте её назад. Её нужно сдвигать, потому что она зафиксирована на двух углах малыми штырями, где нет винтов. Обратите внимание, что эти два винта меньше остальных, не перепутайте их!
