Замена оперативной памяти (RAM) в Dell Latitude D830

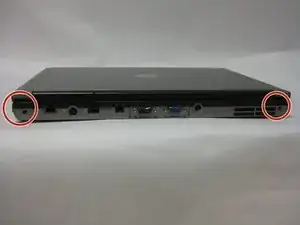

Разместите ноутбук так, чтобы задняя панель была обращена к Вам.

Отверткой с крестообразным наконечником отверните два винта в задних углах ноутбука.

Переверните ноутбук лицевой стороной вверх, при этом отверстие должно оставаться обращённым к Вам.

Отверткой с крестообразным наконечником отверните два винта в верхних углах.

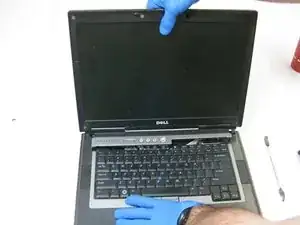

Откройте ноутбук, чтобы была видна клавиатура и экран.

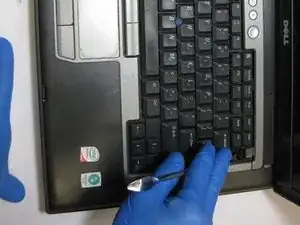

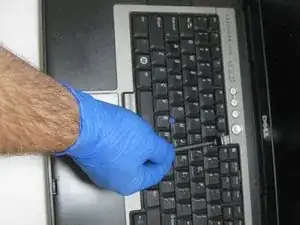

Возьмите лопатку и вставьте её под левый край панели, расположенной между клавиатурой и экраном.

Используйте лопатку, чтобы поддеть панель.

Поместите лопатку под середину панели и подденьте её, чтобы снять панель.

Поместите лопатку под правую сторону панели и подденьте её, чтобы снять панель.

Если требуется дополнительная помощь, поместите лопатку в нескольких местах по краю панели.

После того как панель отщёлкнута, необходимо приподнять экран, как показано на изображении.

Экран будет подключён только с помощью проводки.

Аккуратно положите экран на стол, как показано.

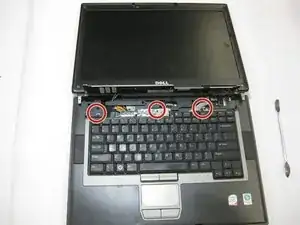

Теперь нужно удалить три винта, отмеченные на изображении.

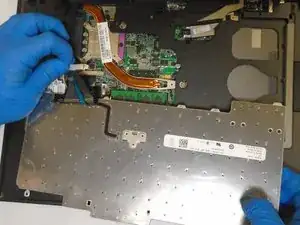

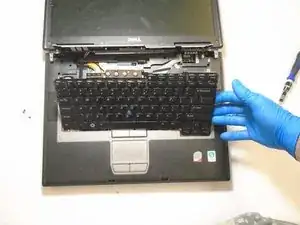

После удаления трёх винтов выдвиньте клавиатуру наружу, чтобы её основная рамка ослабла.

Под ней всё ещё прикреплён компонент.

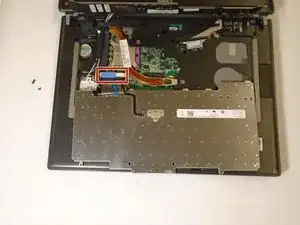

Выделенный элемент должен быть единственным компонентом, удерживающим клавиатуру.

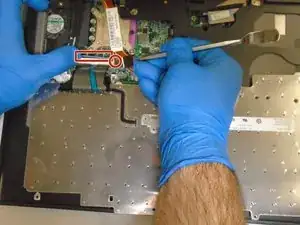

Там, где выделен прямоугольник, находится серебристый рычаг, который необходимо отвести назад.

Затем в месте, где выделен круг, вставьте лопатку и нажмите внутрь.

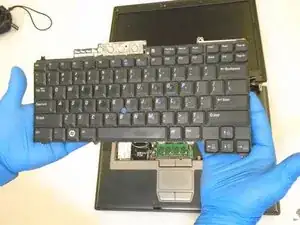

Это отщёлкнёт белую защёлку, и клавиатура полностью освободится.

После снятия клавиатуры Вы увидите множество печатных плат, расположенных под ней.

Выделенный элемент — это оперативная память (RAM).

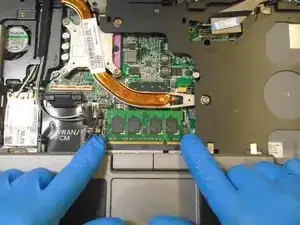

Две выделенные защёлки удерживают модуль оперативной памяти на месте.

Каждую защёлку следует оттянуть наружу, чтобы освободить модуль.

Край модуля, на который указывает стрелка, затем следует потянуть, чтобы извлечь модуль оперативной памяти.

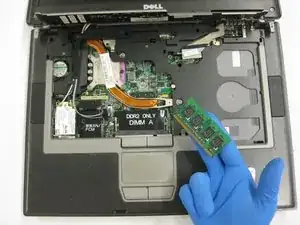

Оперативная память теперь извлечена.
