Замена вентилятора процессора на Dell Inspirion 5770

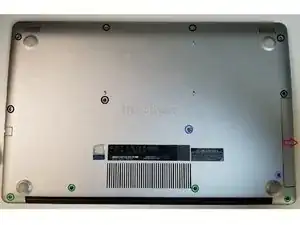

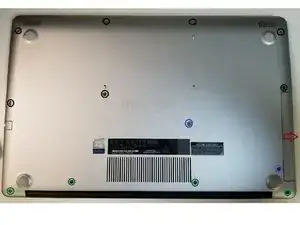

Всего необходимо удалить 12 открытых винтов с задней крышки. Из них 4 винта рядом с петлей (зеленый) являются захватывающими винтами и останутся с задней крышкой. 2 коротких винта (фиолетовый) крепят оптический привод и должны быть удалены перед самим приводом. Оставшиеся 7 (черный) — это стандартные винты.

Примечание: Сохраняйте винты в контейнере с крышкой или магнитном контейнере во время замены, чтобы избежать случайной потери.

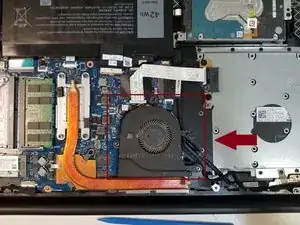

После удаления обеих винтов, отмеченных фиолетовым, аккуратно выдвиньте дисковод, как показано стрелкой, чтобы открыть оставшиеся скрытые винты, удерживающие заднюю крышку.

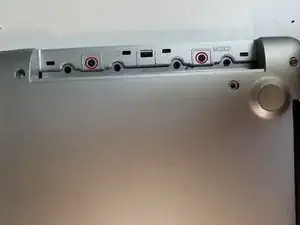

Под оптическим приводом находятся два последних винта, препятствующих удалению задней крышки. Удалите оба винта, отмеченных красным.

После удаления всех винтов, оптического привода и пары винтов под ним задняя крышка может быть осторожно приподнята от основного корпуса с помощью пластикового инструмента. Работайте с инструментом по всему корпусу и будьте осторожны, чтобы не прилагать слишком много усилий к какому-либо сегменту. Если застрянете рядом с петлей, убедитесь, что захватывающие винты полностью откручены.

После удаления внутренности будут выглядеть как на изображении. Отмеченный красным вентилятор процессора мы будем заменять.

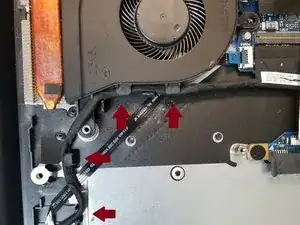

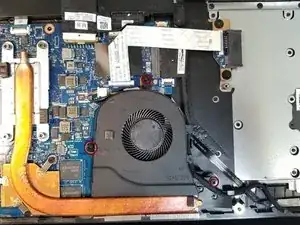

Удалите 3 винта, отмеченных красным, прежде чем аккуратно отключить черный кабель, отмеченный красными стрелками вдоль края вентилятора. При сборке помните, чтобы снова провести кабель через его крючки, чтобы он не мешал вентилятору или оптическому приводу.

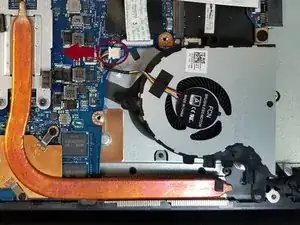

Используйте пластиковый инструмент, чтобы помочь отключить кабель питания вентилятора, нажимая в направлении, отмеченном красной стрелкой. Будьте осторожны и применяйте давление только на разъем, чтобы избежать повреждения других компонентов на материнской плате. Легкое натяжение на самом кабеле после его ослабления может помочь.
