Замена дочерней платы Asus Zenbook UX31A
В этом руководстве показано, как заменить дочернюю плату в ноутбуке Asus Zenbook UX31A. Эта дочерняя плата содержит слот для SD-карты, разъем для наушников и USB-порт. Замена может потребоваться, если вы не можете подключить внешние устройства к компьютеру.
Плата подключения отвечает за чтение и обмен данными с внешним оборудованием. Если плата неисправна, порты на правой стороне компьютера не будут подключаться к внешним устройствам.
Перед выполнением этого руководства попробуйте подключить другие кабели и устройства к тому же порту. Если другие кабели или устройства подключаются, вероятно, проблема в кабеле или устройстве, которое нужно заменить.
Перед началом убедитесь, что компьютер полностью выключен, и отключите зарядный кабель. Для замены платы потребуется снять аккумулятор и вентилятор.
Шаг 1
Используйте отвертку T6, чтобы удалить десять винтов корпуса длиной 6 мм.
Два винта, расположенные рядом со штампами серийных номеров устройства, длиннее остальных. Эти два винта имеют длину примерно 11 мм.
Снимите заднюю крышку с ноутбука.
НЕ ГНИТЕ И НЕ ПРОКАЛЫВАЙТЕ АККУМУЛЯТОР: Прокалывание аккумулятора может привести к травмам, так как аккумулятор может загореться или взорваться при прямом контакте с воздухом
Шаг 2
Используйте крестовую отвертку Phillips #00, чтобы удалить три винта длиной 7 мм, фиксирующие аккумулятор.
Шаг 3
Отключите штекер батареи от материнской платы, аккуратно потянув кабель вверх.
Убедитесь, что тянете штекер строго вверх, иначе можно повредить разъем
Шаг 4
Извлеките аккумулятор из ноутбука, приподняв его и вынув наружу.
Шаг 5
Отстегните обе защелки ZIF, подняв черную защелку вверх и откинув от разъема.
Снимите соединительный кабель.
Шаг 6
Используйте крестовую отвертку Phillips #00, чтобы удалить все семь винтов длиной 6 мм, фиксирующих вентилятор и радиатор.
Шаг 7
Отключите разъем вентилятора, потянув его горизонтально до отключения.
Снимите вентилятор.
Шаг 8

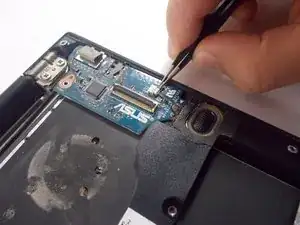

Используя пинцет, отсоедините кабель от платы, аккуратно потянув его в направлении нижнего края платы.
Шаг 9

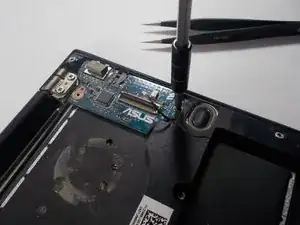

Используйте крестовую отвертку Phillips #00, чтобы удалить винт длиной 6 мм, фиксирующий дочернюю плату.
Шаг 10

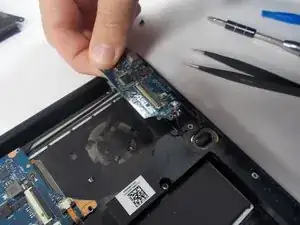

Осторожно извлеките плату, приподняв её из ноутбука.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
