Замена материнской платы Asus Zenbook UX31A
В этом руководстве показано, как заменить материнскую плату Asus Zenbook UX31A. Это может потребоваться при проблемах с оперативной памятью, которая припаяна, а также при постоянных зависаниях или значительном замедлении работы компьютера.
Материнская плата отвечает за связь между различными аппаратными компонентами компьютера. Если материнская плата неисправна или повреждена, это может привести к постоянным зависаниям и торможению.
Перед выполнением этого руководства обязательно просканируйте систему на вирусы и вредоносное ПО. Это поможет убедиться, что проблемы не вызваны программным обеспечением. Также проверьте обновления драйверов, так как они тоже могут вызывать торможение или зависания. Наконец, убедитесь, что компьютер не перегревается. Если есть перегрев, попробуйте очистить вентиляционные отверстия и вентилятор с помощью антистатической щетки и сжатого воздуха.
Перед началом убедитесь, что компьютер полностью выключен и зарядный кабель отключен. Для замены материнской платы потребуется снять много других деталей внутри корпуса, поэтому действуйте аккуратно, чтобы не повредить их, и не складывайте снятые детали друг на друга.
Шаг 1

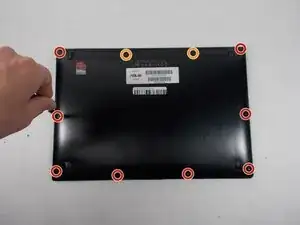

Используйте отвертку T6, чтобы выкрутить десять винтов корпуса длиной 6 мм.
Два винта рядом с маркировкой серийного номера устройства длиннее остальных. Эти два винта имеют длину примерно 11 мм.

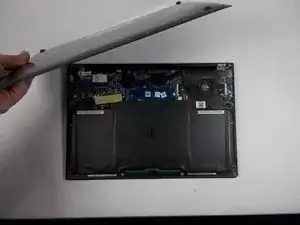

Снимите заднюю крышку с ноутбука.
НЕ ИЗГИБАЙТЕ И НЕ ПРОКАЛЫВАЙТЕ АККУМУЛЯТОР: Прокалывание аккумулятора может привести к травмам, так как при контакте с воздухом аккумулятор может загореться или взорваться.
Шаг 2

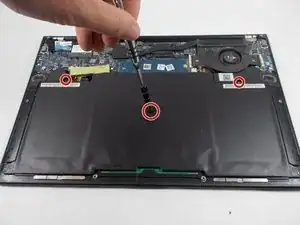

Используйте крестовую отвертку Phillips #00, чтобы выкрутить три винта длиной 7 мм, крепящие аккумулятор.
Шаг 3

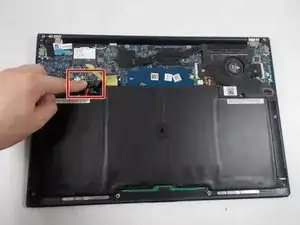

Отключите собранный разъём аккумулятора от материнской платы, аккуратно потянув кабель вверх.
Убедитесь, что тянете разъём строго вверх, иначе можно повредить коннектор.
Шаг 4

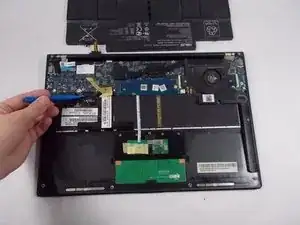

Снимите аккумулятор с ноутбука, подцепив и вынув его вверх.
Шаг 5
Используйте отвертку T6, чтобы выкрутить десять винтов корпуса длиной 6 мм.
Два винта рядом с маркировкой серийного номера устройства длиннее остальных. Эти два винта имеют длину примерно 11 мм.
Шаг 6

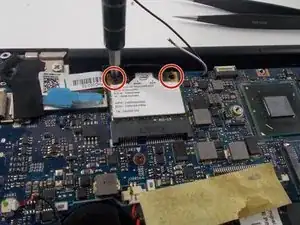

Используйте крестовую отвертку Phillips #00, чтобы выкрутить два винта длиной 6 мм, фиксирующие модуль Wi‑Fi.
Провода свободны и их легко отсоединить.
Шаг 7

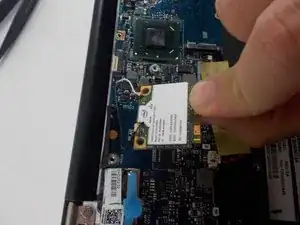

Осторожно извлеките Wi‑Fi модуль из материнской платы.
Отсоедините белый и чёрный провод, аккуратно потянув каждый вверх.
При обратной установке контакты могут вести себя капризно, поэтому действуйте медленно и аккуратно.
Шаг 8

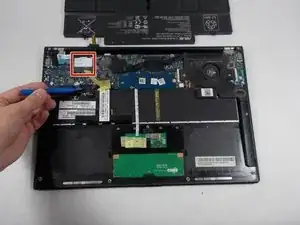

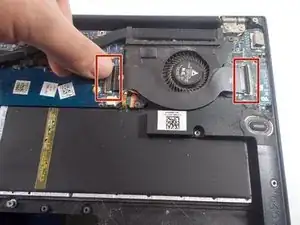

Отщёлкните обе защёлки ZIF, поднимая чёрную планку вверх и отводя её от разъёма.
Снимите мостовой разъём.
Шаг 9
Используйте крестовую отвертку Phillips #00, чтобы выкрутить все семь винтов длиной 6 мм, фиксирующих вентилятор и радиатор.
Шаг 10

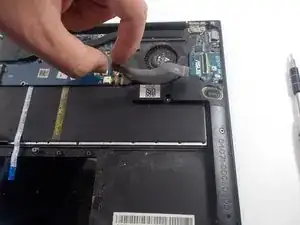

Отключите разъём вентилятора, потянув его горизонтально до отсоединения.

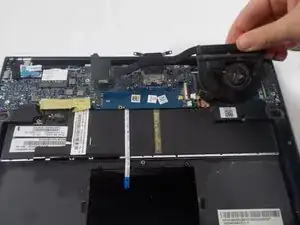

Снимите вентилятор.
Шаг 11

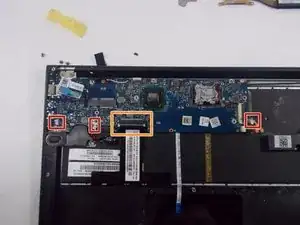

Отключите собранные разъёмы, потянув кабель в том направлении, в котором идут отдельные провода.
Отключите ZIF‑разъём, поддев фиксирующую планку кончиком монтажного лопатки или ногтем, затем аккуратно вытяните кабель.
Шаг 12

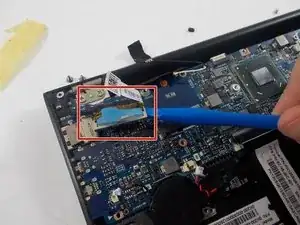

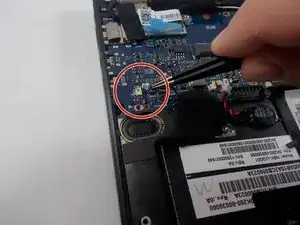

Чтобы отключить разъём дисплея, используйте инструмент для вскрытия iFixit и подденьте разъём вверх и от платы.
Шаг 13

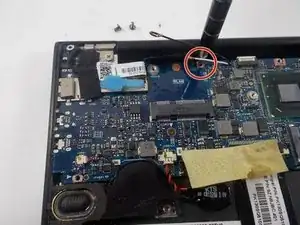

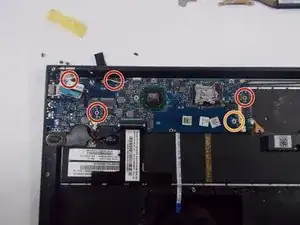

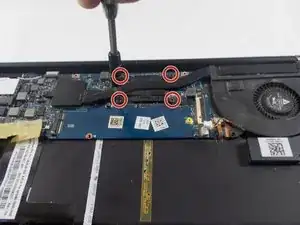

Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта длиной 6 мм, удерживающих материнскую плату.

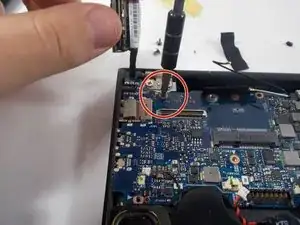

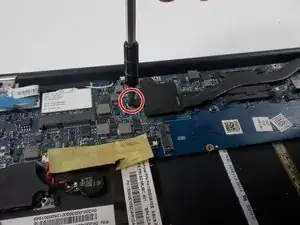

Используйте крестовую отвертку Phillips #000, чтобы выкрутить один винт длиной 4 мм.
Шаг 14

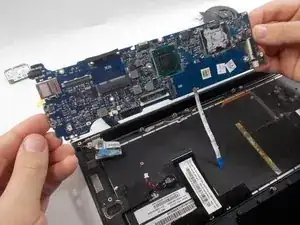

Снимите материнскую плату.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
