Замена тачпада Asus Zenbook UX303L
Если мышь на вашем Asus Zenbook UX303L не перемещается, двигается неправильно, не нажимается или клики выполняются некорректно, используйте это руководство для замены тачпада. Прежде чем использовать это руководство, обязательно очистите тачпад от грязи и мусора, которые могут препятствовать его работе, и проверьте, решит ли это проблему.
Тачпад — это небольшая прямоугольная поверхность прямо под пробелом, используемая для управления курсором. Если есть возможность, подключите внешнюю USB-мышь и проверьте, перемещается ли курсор и правильно ли выполняются клики. Если нет, проблема может быть в настройках мыши.
Перед началом убедитесь, что ваш Asus Zenbook UX303L полностью выключен и отключен от всех источников питания.
Шаг 1

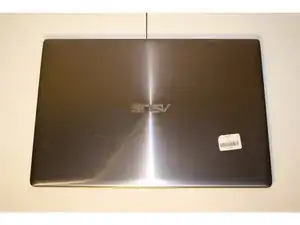

Убедитесь, что устройство выключено и отключено от зарядного устройства.
Шаг 2

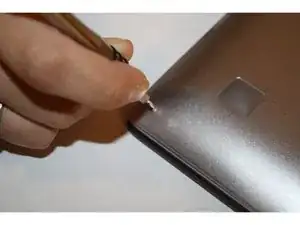

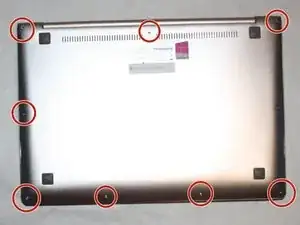

Снимите все девять винтов на нижней части устройства с помощью отвертки T5.
Осторожно снимите нижнюю крышку.
Шаг 3

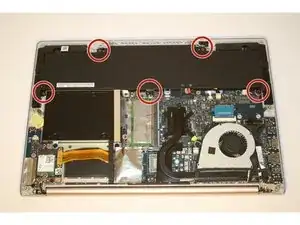

Снимите пять винтов Phillips #1 с аккумуляторного блока.
Шаг 4

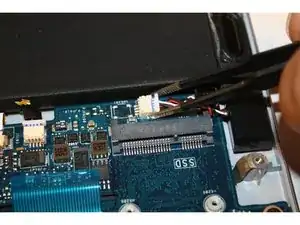

Отсоедините красный, чёрный и белый скрученный разъем.

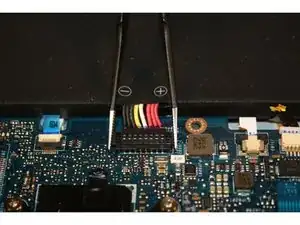

Отсоедините положительные и отрицательные красный, чёрный, жёлтый и белый разъемы от материнской платы.

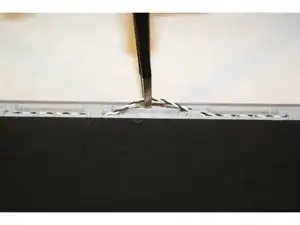

Отцепите чёрный и белый скрученный провод от верхней части аккумуляторного блока.
Шаг 5

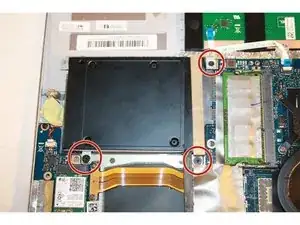

Снимите три винта, крепящие SSD к материнской плате.
Осторожно приподнимите и выньте SSD.
Шаг 6

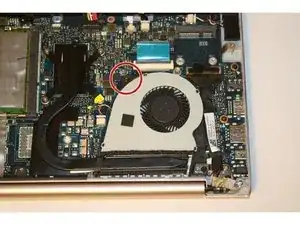

Снимите винт, крепящий вентилятор охлаждения к материнской плате.

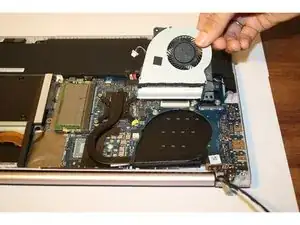

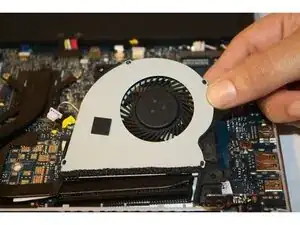

Поднимите и удалите вентилятор охлаждения.
Шаг 7

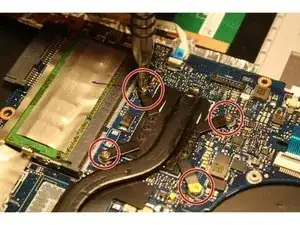

Снимите четыре винта Phillips #1, крепящие медную планку в чёрной крышке рядом с вентилятором охлаждения.

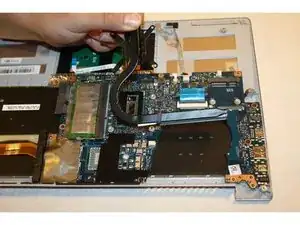

Осторожно приподнимите и удалите медную планку.
Шаг 8

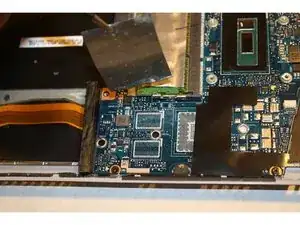

Снимите серебристую ленту, чтобы открыть четвёртый винт на материнской плате.
Отсоедините материнскую плату, сняв четыре винта Phillips #1.
Отсоедините белый провод, подняв чёрный язычок и вытянув его.
Шаг 9
С помощью антистатических пинцетов снимите серый провод.
Снимите белый провод с помощью пинцета.
Снимите синий провод, подняв чёрный язычок и вытянув синий контакт.
Шаг 10

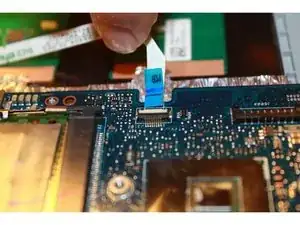

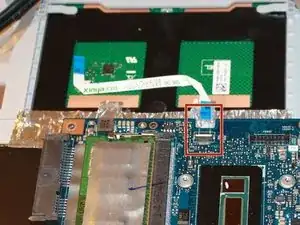

Снимите белый провод с синими концами, подняв чёрный язычок пинцетом и осторожно вытянув.

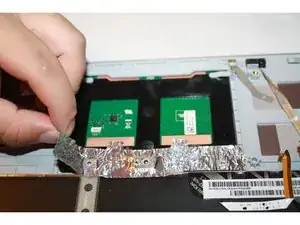

Осторожно удалите серебристую ленту с помощью пинцета.

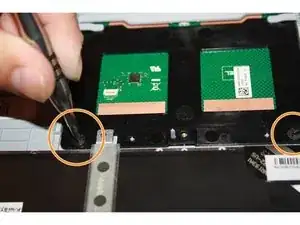

Снимите винты Phillips #1.
Шаг 11

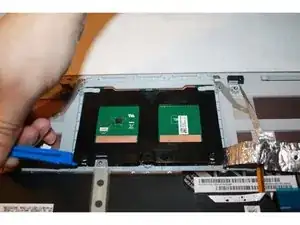

Поместите пластиковые инструменты для вскрытия под тачпад.

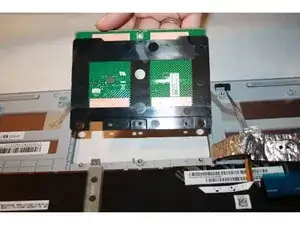

Осторожно вытяните и удалите тачпад.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
