Замена ЖК-экрана Asus Zenbook UX31E

Используя отвертку Torx T4, отвинтите десять винтов в отмеченных местах.

Поместите винты в контейнер, чтобы не потерять их.

Аккуратно вставьте инструмент для вскрытия между задней крышкой.

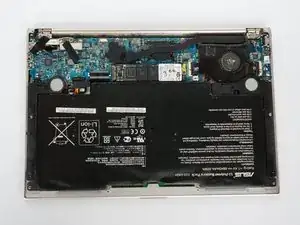

Поднимите заднюю крышку вашего ASUS ZenBook UX31E и отложите её в сторону.

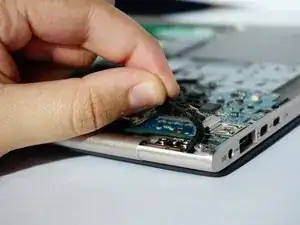

Отключите аккумулятор от материнской платы, аккуратно потянув разъём вверх и вниз.

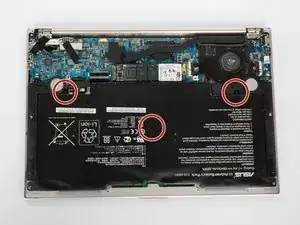

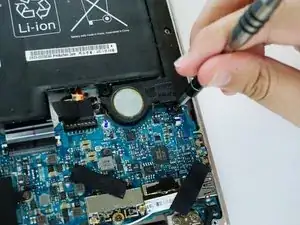

Используя крестовую отвертку Phillips #00, открутите винты по центру и в двух углах аккумулятора.

Поместите винты в контейнер, чтобы не потерять их.

Снимите аккумулятор. (Изображение 1)

Изображение внешнего вида аккумулятора. (Изображение 2)

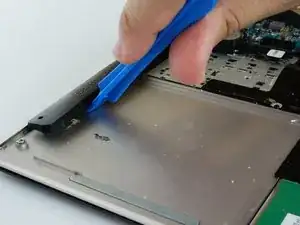

Используйте пластиковый инструмент для вскрытия, чтобы поддеть заднюю панель ноутбука.

Снимите нижнюю панель ноутбука.

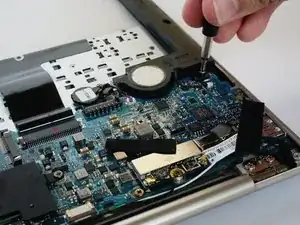

Отвинтите винт, соединяющий динамик с материнской платой, используя отвертку.

Отключите звуковой кабель от материнской платы.

С помощью пластикового инструмента для вскрытия отожмите модуль динамика от корпуса компьютера.

Подсоедините антистатический браслет к металлической части, чтобы предотвратить разряд на систему.

Отклейте гарантийную наклейку, чтобы открыть винт под ней.

Используя прецизионную отвертку Phillips #00, отвинтите только что обнаруженный винт.

Вытащите SSD из его слота рукой.

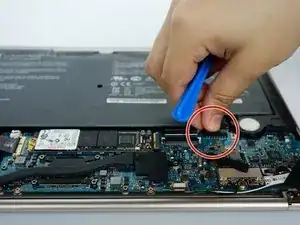

Отключите шлейф между разъёмом ввода/вывода и материнской платой с обеих сторон.

Отключите разъём вентилятора от материнской платы.

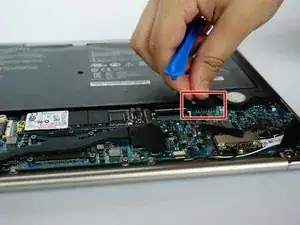

Поднимите защёлки на разъёмах шлейфов.

Отвинтите два винта, которые расположены напротив друг друга.

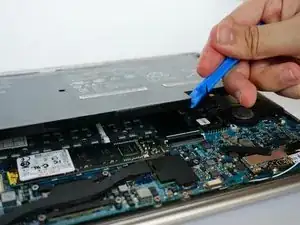

С помощью пластикового инструмента для вскрытия подденьте вентилятор и снимите его с ноутбука.

Теперь можно аккуратно снять вентилятор руками.

Хотя руководства по замене указаны как предварительные требования, они в основном используются для демонтажа.

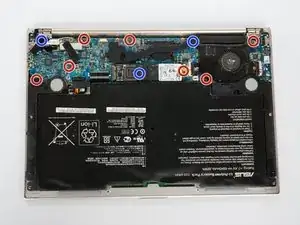

В отмеченных местах открутите 7 винтов прецизионной отверткой Phillips #00.

В отмеченных местах (под некоторыми компонентами) открутите 3 винта прецизионной отверткой Phillips #00.

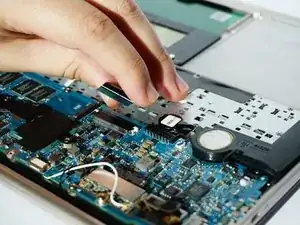

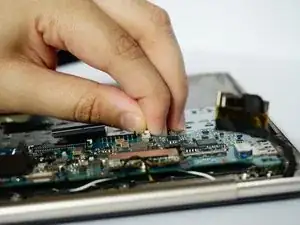

Осторожно вытащите шлейф, соединяющий клавиатуру и материнскую плату, из разъёма на материнской плате.

Это очень хрупкий компонент, поэтому обращайтесь с ним осторожно.

В нижнем правом углу ноутбука аккуратно выньте разъём из гнезда.

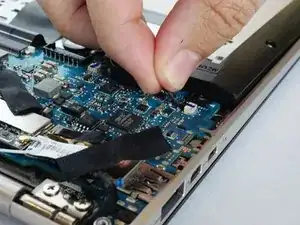

Осторожно выньте чёрный провод с медным контактом из его гнезда.

Осторожно выньте белый провод с медным контактом из его гнезда.

При сборке вы услышите щелчок при подключении этих проводов обратно.

Осторожно отсоедините этот белый провод от материнской платы.

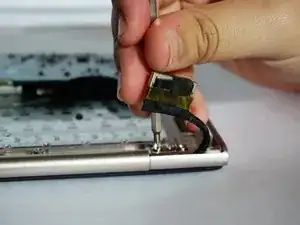

В углах между экраном и остальной частью ноутбука отвинтите 4 винта прецизионной отверткой Phillips #00.

Сдвиньте дисплей влево или вправо, чтобы ослабить фиксацию.

Отделите дисплей от остальной части ноутбука.
