Замена динамиков Asus Zenbook UX303L
Этот гид предназначен для замены динамиков на ноутбуке Asus Zenbook UX303L в случае, если они перестали работать должным образом. При замене будьте осторожны, чтобы не тянуть за проводки слишком сильно, а также убедитесь, что вы разрядили статическое электричество, чтобы предотвратить повреждение компонентов ноутбука.
Шаг 1

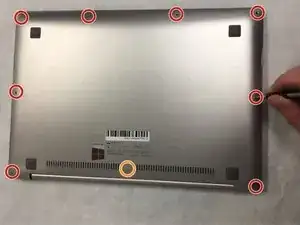

Удалите восемь винтов длиной 3 мм с помощью отвертки Torx T5.
Удалите винт длиной 8 мм с помощью отвертки Torx T5.
Шаг 2

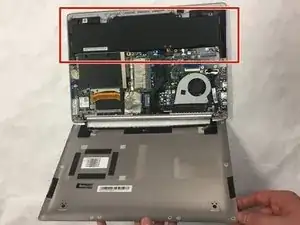

Осторожно снимите заднюю панель с ноутбука и найдите батарею и динамики в верхней части.
Шаг 3
Удалите четыре винта длиной 4 мм с помощью отвертки Philips #0.
Удалите один винт длиной 6 мм с помощью отвертки Philips #0.
Шаг 4

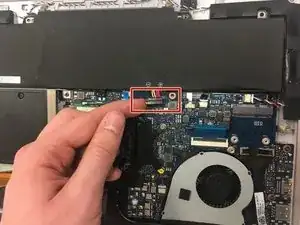

С помощью пальца аккуратно поднимите вверх, чтобы снять соединительный зажим с материнской платы.
Шаг 5

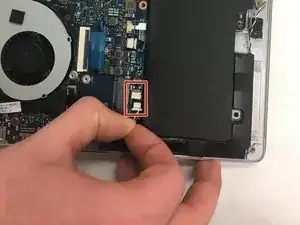

Аккуратно потяните соединительный зажим динамика наружу, чтобы удалить его.
Шаг 6

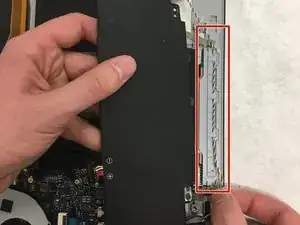

Осторожно снимите провода динамиков, заправленные под зажимы, расположенные по краю корпуса ноутбука.
Аккуратно извлеките батарею из ноутбука, дефектные динамики должны быть приклеены к батарее с помощью клея.
Шаг 7

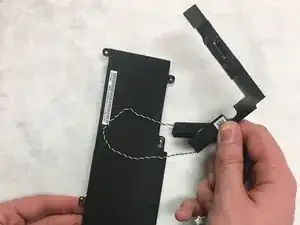

Осторожно от Peel away the defective speakers from the battery.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
