Замена материнской платы Asus ZenBook UX303U

Снимите две круглые резиновые ножки на краю возле петли ноутбука.

Удалите одиннадцать винтов Phillips #00 длиной 4 мм с задней панели.

С помощью пластикового монтажного инструмента отожмите и снимите заднюю панель ноутбука.

Вытяните кабель динамика из четырёх фиксирующих зажимов пальцами или пластиковым монтажным инструментом.

Снимите все семь винтов Phillips #00 длиной 2 мм с аккумулятора.

Потяните разъём динамика к краю ноутбука, чтобы отсоединить его от гнезда.

Поднимите разъём аккумулятора вертикально вверх от гнезда, чтобы отключить его от материнской платы.

Не поддевать само гнездо, иначе вы рискуете повредить материнскую плату.

Поднимите аккумулятор и динамики и вытащите их для удаления.

Проверьте под аккумулятором проводную сборку, соединяющую тачпад с материнской платой. Это соединение может прилипать к нижней стороне аккумулятора. Будьте осторожны, чтобы не повредить его при снятии аккумулятора.

Снимите динамики со старого аккумулятора.

Отключите кабель дисплея от материнской платы с помощью пластикового монтажного инструмента.

Удалите три винта Phillips #00 длиной 6 мм с петли.

Удалите винт Phillips #00 длиной 2 мм из пластиковой рамки, фиксирующей вентилятор на месте.

Приподнимите нижнюю часть ноутбука слегка, чтобы отстегнуть петлю.

Поднимите сборку экрана за петлю и отведите её от вентилятора материнской платы.

С помощью пинцета отсоедините штекерный разъём кабеля от вентилятора материнской платы.

Поднимите вентилятор и снимите его с белых штырьков, фиксирующих его на месте.

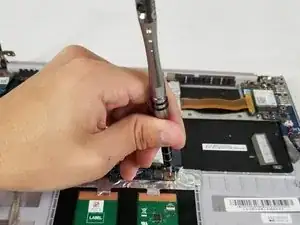

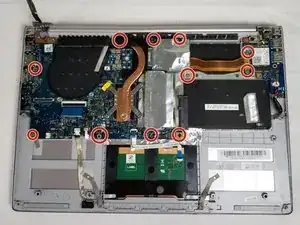

Удалите одиннадцать винтов Phillips #00 длиной 4 мм.

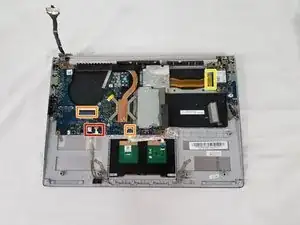

Отключите все провода, соединяющие материнскую плату с остальной частью устройства.

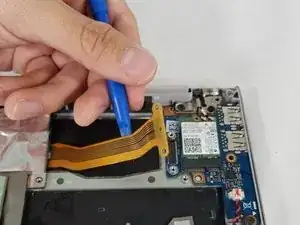

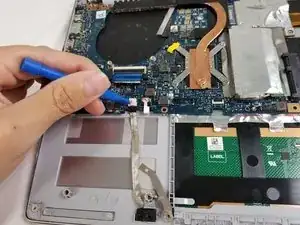

Для двух разъёмов, отмеченных оранжевым, приподнимите чёрную защёлку, чтобы освободить провод.

Для провода, отмеченного жёлтым, поднимите его вертикально вверх.

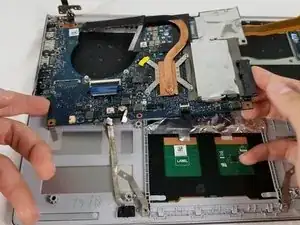

Поднимите и извлеките материнскую плату.

Отведите материнскую плату от портов на боковой стороне устройства, чтобы отсоединить их от компьютера перед поднятием платы.
