Замена SSD в Dell XPS 13 9305
В этом руководстве показано, как извлечь и заменить твердотельный накопитель (SSD) в вашем Dell XPS 13 9305. Используйте это руководство при обновлении SSD, замене существующего SSD или переносе SSD из другого компьютера.
Обратите внимание, что экранирующая пластина SSD требуется только для накопителей длиной 30 мм (M.2 2230). Если вы устанавливаете полноразмерный SSD длиной 80 мм (M.2 2280), не устанавливайте пластину. Это будет описано снова в соответствующем шаге ниже.
Перед началом ремонта, по возможности сделайте резервную копию текущего SSD. Если вы заменяете SSD, на котором установлена операционная система, заранее ознакомьтесь с утилитой клонирования диска, чтобы подготовиться к переносу данных на новый SSD.
Шаг 1
Для вашей безопасности разрядите батарею до уровня ниже 25% и выключите устройство перед разборкой.
Используйте отвертку Torx T5, чтобы выкрутить восемь винтов длиной 3.2 мм.
Шаг 2
Вставьте инструмент для раскрытия корпуса в каждом углу между задней крышкой и корпусом устройства.
Подденьте вверх, чтобы освободить фиксирующие защёлки. Слушайте громкий щелчок при освобождении каждой защёлки.
Шаг 3
Края крышки очень острые. Будьте осторожны при обращении с этой панелью.
Поднимите передний край крышки от себя.
Некоторые защёлки могут освободиться на этом этапе. Если крышка застряла, передвигайте её из стороны в сторону, чтобы освободить дополнительные защёлки.
Снимите заднюю крышку с ноутбука.
Шаг 4
Выдавите разъём батареи из гнезда острым концом лопатки.
Нажимайте на маленькие защёлки по бокам разъёма, чтобы не повредить кабели.
Шаг 5

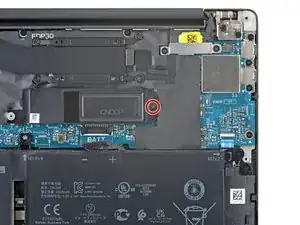

Используйте крестовую отвертку Phillips #1, чтобы выкрутить винт длиной 3.7 мм с крышки SSD.
Эта крышка не будет использоваться, если установлен полноразмерный SSD длиной 80 мм.
Шаг 6

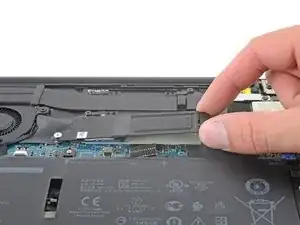

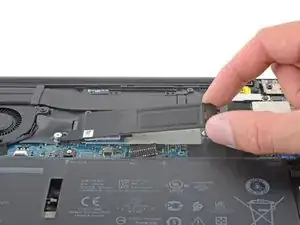

Снимите крышку, потянув её прочь от серебристого удерживающего штифта.
При обратной сборке не устанавливайте эту крышку, если вы переходите на полноразмерный SSD. Крышка требуется только для SSD длиной 30 мм (M.2 2230).
Шаг 7

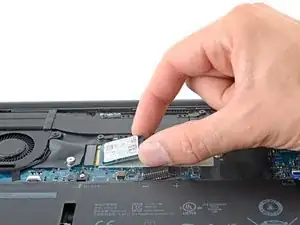

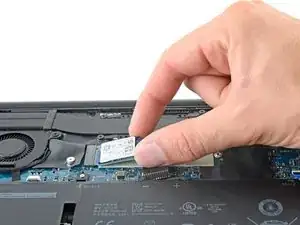

Возьмите SSD за углы. Аккуратно, не тяните накопитель вверх.

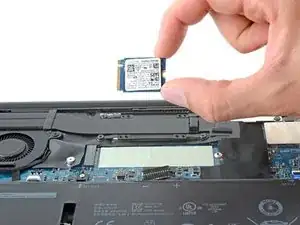

Вытащите его прямо из гнезда. Если он застрял, пошевелите его из стороны в сторону.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Отнесите электронные отходы в пункт переработки с сертификатом R2 или e-Stewards.
Ремонт не прошёл как запланировано? Попробуйте базовую диагностику или попросите помощи у сообщества ответов Dell XPS.
Перевод руководства с ifixit.com
