Dell XPS 13 9360 Замена SSD
Если вам нужно заменить или модернизировать SSD в ноутбуке Dell XPS 13 9360, следуйте этому руководству.
Замена SSD в этой модели может увеличить объём хранилища и улучшить производительность. В модели, показанной в этом руководстве, установлен M.2 PCIe NVMe SSD ёмкостью 256 ГБ, однако модель может быть обновлена до SSD ёмкостью 1 ТБ.
Перед началом ремонта выключите компьютер и отключите его от зарядного устройства. Кроме того, обязательно отключите аккумулятор перед заменой SSD. Это поможет предотвратить случайное повреждение компьютера или его электрических компонентов.
Шаг 1

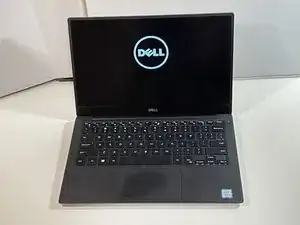

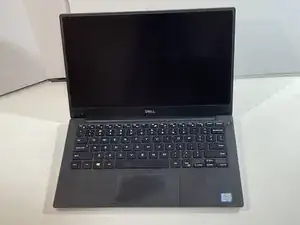

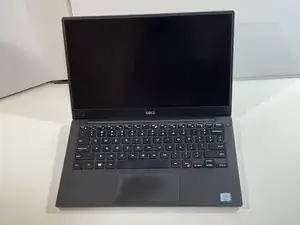

Выключите ноутбук и отсоедините его от зарядного устройства.
Шаг 2

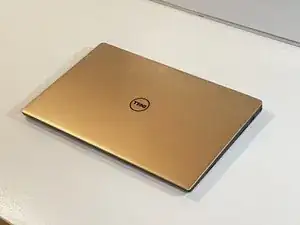

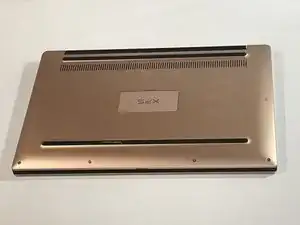

Закройте крышку ноутбука и разместите его так, чтобы нижняя сторона была направлена вверх.
Шаг 3

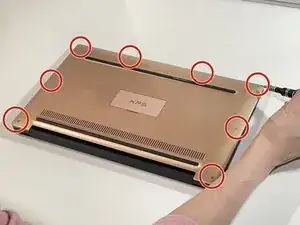

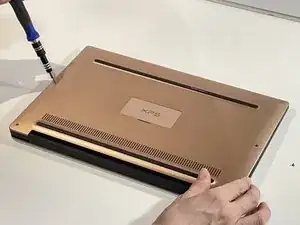

Используйте отвертку Torx T5, чтобы вынуть восемь 3 мм винтов по периметру задней крышки.
Шаг 4

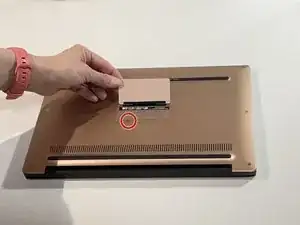

Поднимите небольшую магнитную крышку во впадине по центру задней крышки.

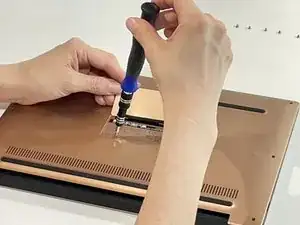

Используйте отвертку JIS J0, чтобы вынуть 6 мм винт под магнитной крышкой.
Шаг 5

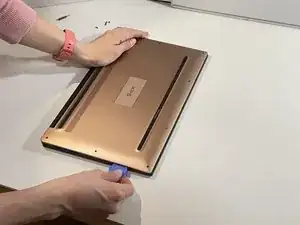

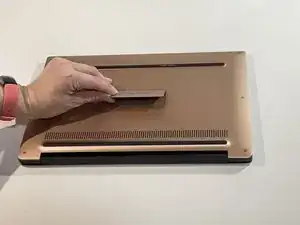

Подденьте медиатором между крышкой и основанием ноутбука.
Начните от переднего края нижней крышки и продолжайте по периметру ноутбука, аккуратно поддевая нижнюю крышку.

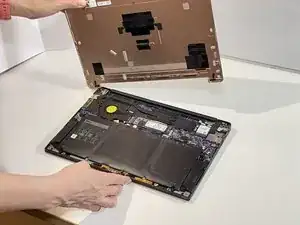

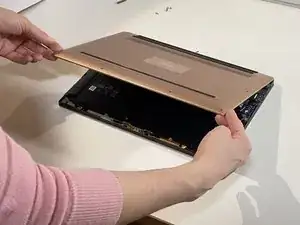

Снимите нижнюю крышку.
По мере работы медиатор будет постепенно ослаблять фиксаторы нижней крышки. Затем вы сможете аккуратно снять её полностью.
Шаг 6
Отключите аккумулятор перед снятием SSD.

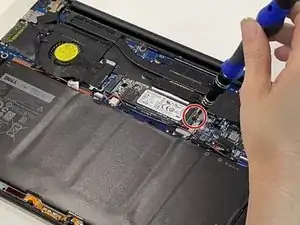

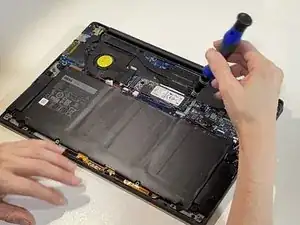

Используйте отвертку JIS J0, чтобы вынуть один 2 мм винт, фиксирующий существующий SSD.
SSD автоматически приподнимется.

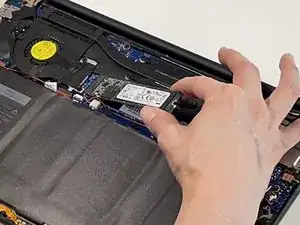

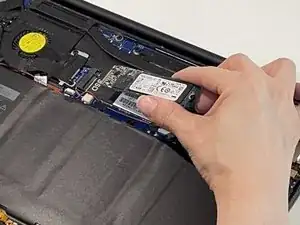

Осторожно вытяните его из разъёма.

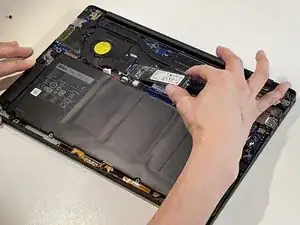

Шаг 7

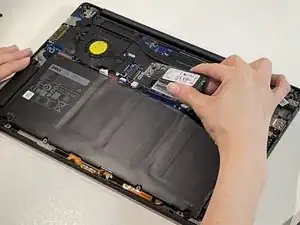

Вставьте новый SSD в слот под тем же углом, под которым вы вынимали старый.
Убедитесь, что вы правильно совмещаете вырезы на SSD с пазами разъёма, чтобы не повредить SSD и слот PCIe.
Нажмите на SSD аккуратно, чтобы зафиксировать его.
Шаг 8
Соберите устройство, выполняя предыдущие шаги в обратном порядке.
Убедитесь, что при установке задней крышки вы прижимаете вдоль краёв, чтобы она защёлкнулась на месте.
Шаг 9
Теперь вы можете снова включить ноутбук и пользоваться им.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
