Замена SSD в Dell XPS 13 9310
Используйте это руководство для замены SSD в вашем Dell XPS 13 9310.
Перед выполнением ремонта по возможности сделайте резервную копию текущего SSD. Если вы заменяете SSD, на котором установлена операционная система, заранее ознакомьтесь с утилитой для клонирования диска, чтобы подготовиться к переносу данных на новый SSD.
Обязательно полностью выключите и отключите питание вашего ноутбука. Убедитесь, что ноутбук не находится в режиме ожидания, сна или гибернации.
Шаг 1

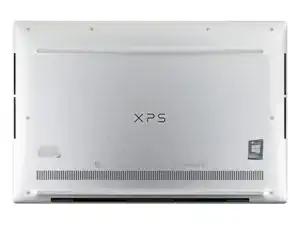

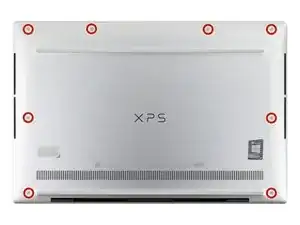

Используйте отвертку Torx T5, чтобы вынуть восемь винтов длиной 3.3 мм, фиксирующих корпус.
Шаг 2

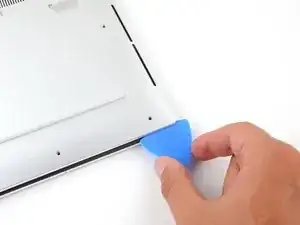

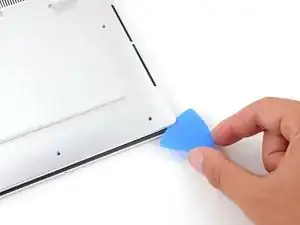

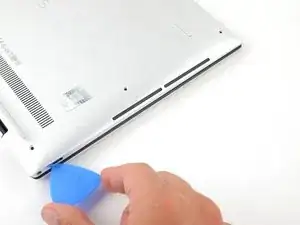

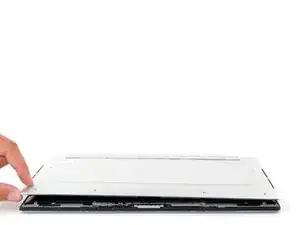

Вставьте медиатор для открывания между нижней крышкой и шасси на переднем правом краю.
Шаг 3

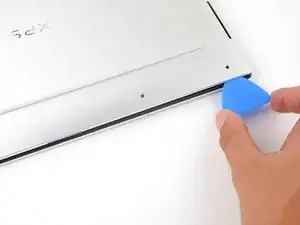

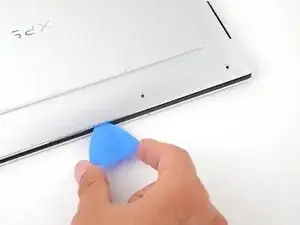

Проведите медиатор вдоль переднего края, чтобы освободить защёлки, фиксирующие нижнюю крышку.
Шаг 4

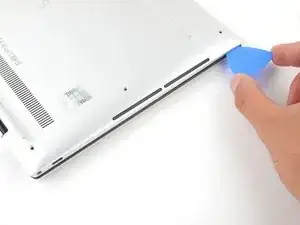

Продолжайте проводить медиатор по периметру нижней крышки, чтобы освободить оставшиеся защёлки.
Шаг 5

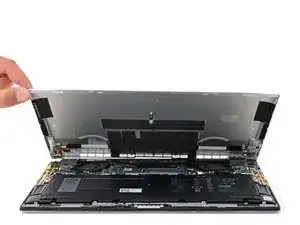

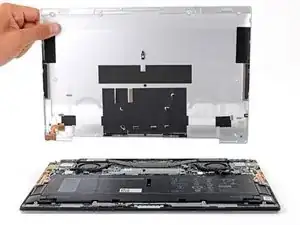

Поднимите нижнюю крышку от шасси и снимите её.
При обратной сборке это хорошее место, чтобы включить ноутбук и проверить все функции перед окончательным закреплением крышки. Перед продолжением работы обязательно снова выключите ноутбук.
Шаг 6

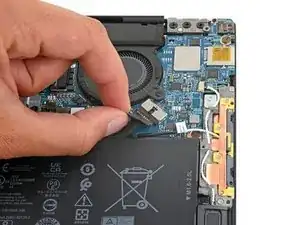

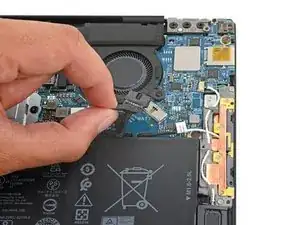

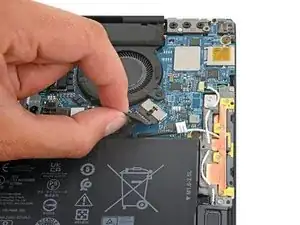

Возьмитесь пальцами за выдвижную петлю коннектора батареи и аккуратно потяните в сторону от гнезда, чтобы отключить её.
После отключения батареи некоторые настройки запуска (BIOS) вашего ноутбука могут сброситься к значениям по умолчанию.
Возможно, потребуется зайти в настройки BIOS, чтобы установить системное время и любые специализированные параметры диска, прежде чем вы сможете загрузить XPS.
Шаг 7

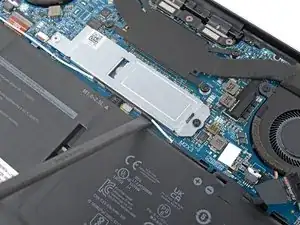

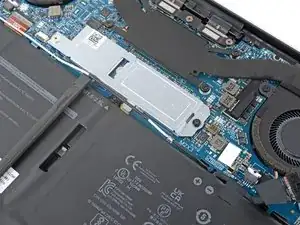

Используйте плоский конец лопатки, чтобы поддеть и ослабить антенный провод от крышки SSD.
Повторите этот процесс вдоль всего края крышки SSD.
Шаг 8

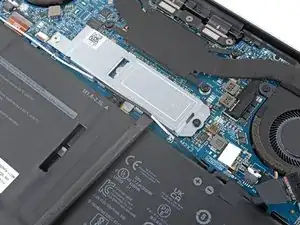

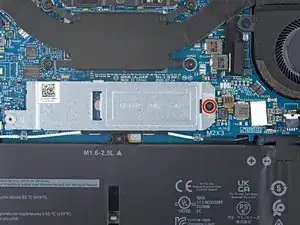

Используйте крестовую отвертку, чтобы вынуть винт 3.6 мм, фиксирующий крышку SSD.
Шаг 9

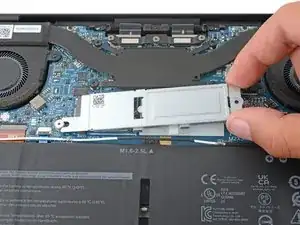

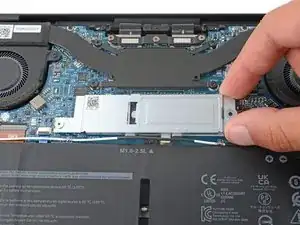

Оттяните крышку SSD от крепления, чтобы снять её.
Шаг 10

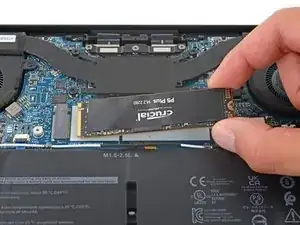

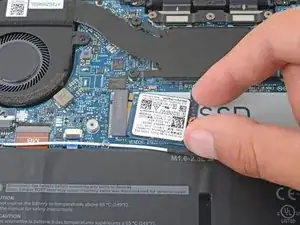

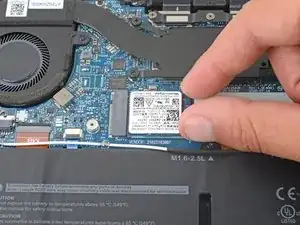

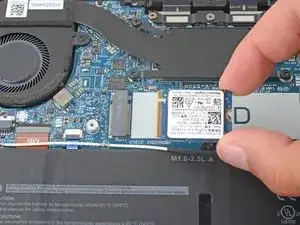

Выньте SSD из гнезда и извлеките его. Держите SSD как можно более параллельно материнской плате при извлечении.
Не тяните под острым углом — это может повредить SSD и гнездо.
Шаг 11
Для получения дополнительной информации о том, как установить M.2 SSD, ознакомьтесь с этим руководством.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по R2 или e-stewards.
Ремонт прошёл не так, как ожидалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью к сообществу по Dell XPS.
