Замена дисплейного блока Dell Inspiron 15 5576 Gaming

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ внутри компьютера прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работ внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Закройте дисплей и переверните компьютер.

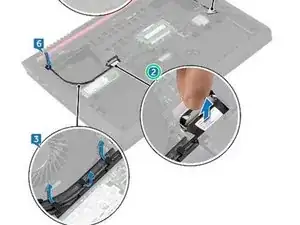

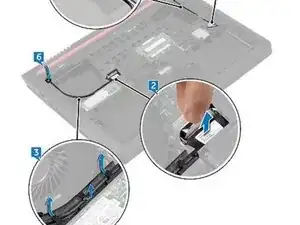

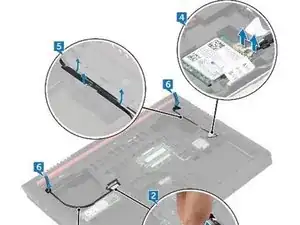

Отсоедините кабель дисплея от системной платы, потянув за язычок.

Обратите внимание на прокладку кабеля дисплея и снимите кабель с направляющих на основании корпуса компьютера.

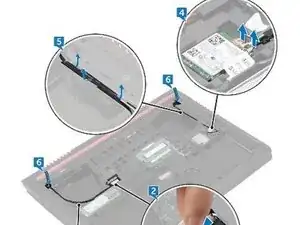

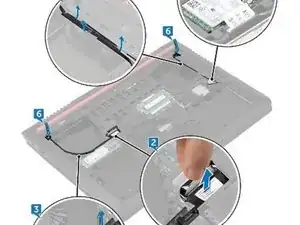

Отсоедините антенные кабели от беспроводной карты.

Обратите внимание на прокладку антенных кабелей и снимите антенные кабели с направляющих на основании корпуса компьютера.

Протяните кабель дисплея и антенные кабели через вырезы в основании корпуса компьютера.

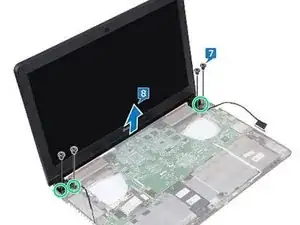

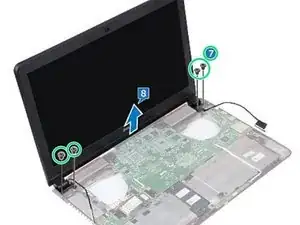

Снимите четыре винта (M2x5), которые крепят дисплейный блок к основанию корпуса компьютера.

Поднимите дисплейный блок и снимите его с основания корпуса компьютера.

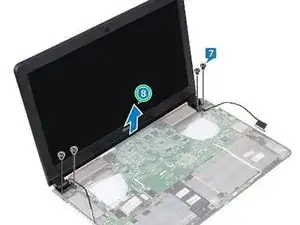

Совместите отверстия для винтов на НОВОМ дисплейном блоке с отверстиями на основании корпуса компьютера.

Установите четыре винта (M2x5), которые закрепляют дисплейный блок на основании корпуса компьютера.

Протяните кабель дисплея и антенные кабели через вырез в основании корпуса компьютера.

Закройте дисплей и переверните компьютер.

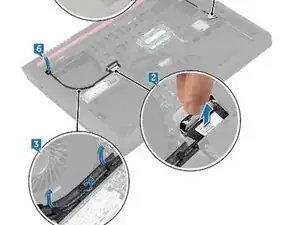

Проложите кабель дисплея и антенные кабели по направляющим на основании корпуса компьютера.

Подключите антенные кабели к беспроводной карте.

Подключите кабель дисплея к системной плате.

Закройте дисплей и переверните компьютер.
