Замена жесткого диска в Dell Inspiron 15 5576 Gaming
В этом руководстве показано, как снять и заменить жесткий диск.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией о безопасности, поставляемой с вашим компьютером, и выполните шаги, указанные в разделе Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции в разделе После работы внутри компьютера.
ОСТОРОЖНО: Жесткие диски хрупкие. Обращайтесь с жестким диском осторожно.

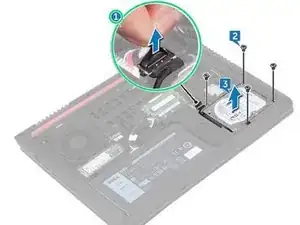

Отсоедините кабель жесткого диска от системной платы, потянув за язычок.
Шаг 2

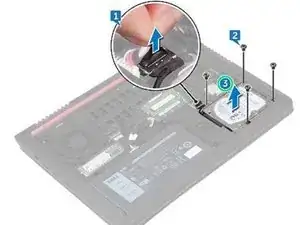

Удалите четыре винта (M2x5), которые крепят узел жесткого диска к основанию компьютера.
Шаг 3
Поднимите узел жесткого диска вместе с его кабелем с основания компьютера.
Шаг 4

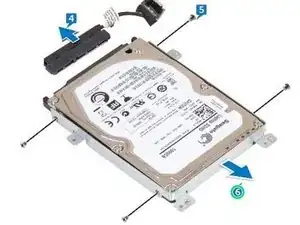

Отсоедините промежуточный разъём от узла жесткого диска.
Шаг 5

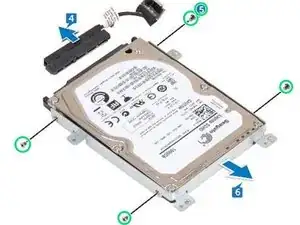

Удалите четыре винта (M3x3), которые крепят кронштейн жесткого диска к самому диску.
Шаг 6
Снимите кронштейн жесткого диска с диска.
Шаг 7
Совместите отверстия для винтов на НОВОМ кронштейне жесткого диска с отверстиями для винтов на жестком диске.
Шаг 8
Установите четыре винта (M3x3), которые крепят кронштейн жесткого диска к жесткому диску.
Шаг 9
Подключите промежуточный разъём к узлу жесткого диска.
Шаг 10
Совместите отверстия для винтов на узле жесткого диска с отверстиями для винтов на основании компьютера.
Шаг 11
Установите четыре винта (M2x5), которые крепят узел жесткого диска к основанию компьютера.
Шаг 12
Подключите кабель жесткого диска к разъёму на системной плате.
