Замена узла дисплея Dell Inspiron 15 5566

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с вашим компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работ внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

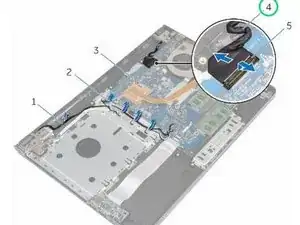

Запомните маршрут прокладки антенного кабеля и снимите кабель с направляющих.

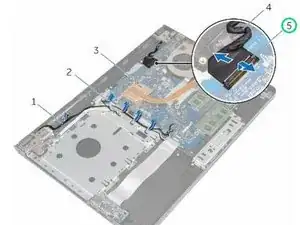

Поднимите защёлку и отсоедините кабель дисплея от системной платы.

Запомните маршрут прокладки кабеля дисплея и снимите кабель с направляющих.

Переверните компьютер.

Откройте дисплей под углом 90 градусов.

Поместите компьютер краем на стол так, чтобы узел подставки для рук (palm-rest) находился на столе, а узел дисплея выступал за край стола, петли дисплея были направлены вверх.

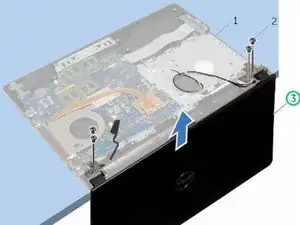

Снимите четыре винта (M2.5x8), фиксирующие петли дисплея к узлу подставки для рук.

Поднимите узел дисплея и снимите его с узла подставки для рук.

Разместите узел подставки для рук на краю стола так, чтобы батарейка типа «таблетка» была обращена от края.

Совместите отверстия для винтов на петлях дисплея с отверстиями для винтов на узле подставки для рук.

Установите винты, фиксирующие петли дисплея к узлу подставки для рук.

Закройте дисплей и переверните компьютер.

Проложите кабель дисплея через направляющие на узле подставки для рук.

Подведите кабель дисплея к разъёму и нажмите на защёлку, чтобы подключить кабель дисплея к системной плате.

Проложите антенный кабель через направляющие на узле подставки для рук.
