Замена жёсткого диска в Dell Inspiron 15 5577 Gaming
В этом руководстве показано, как извлечь и заменить жёсткий диск.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией о безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям из раздела «После работы внутри компьютера».
ВНИМАНИЕ: Жёсткие диски хрупкие. Обращайтесь с жёстким диском аккуратно.

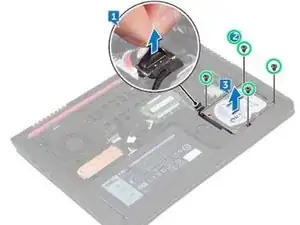

Отсоедините кабель жёсткого диска от системной платы, потянув за вкладку.
Шаг 2
Удалите четыре винта (M2x5), которые фиксируют узел жёсткого диска к основанию компьютера.
Шаг 3
Поднимите узел жёсткого диска вместе с его кабелем с основания компьютера.
Шаг 4

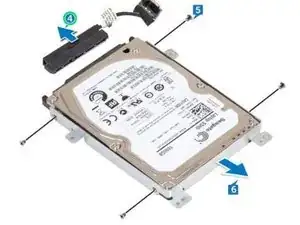

Отсоедините переходник от узла жёсткого диска.
Шаг 5
Снимите четыре винта (M3x3), которые закрепляют кронштейн жёсткого диска на самом диске.
Шаг 6
Снимите кронштейн жёсткого диска с диска.
Шаг 7

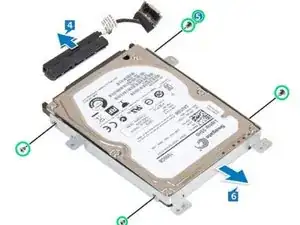

Совместите отверстия для винтов в кронштейне жёсткого диска с отверстиями для винтов в НОВОМ жёстком диске.
Шаг 8
Установите четыре винта (M3x3), которые закрепляют кронштейн жёсткого диска на диске.
Шаг 9
Подсоедините переходник к узлу жёсткого диска.
Шаг 10

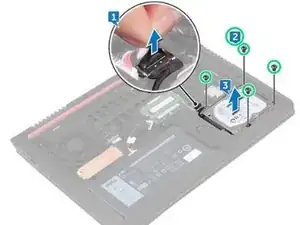

Совместите отверстия для винтов в узле жёсткого диска с отверстиями для винтов в основании компьютера.
Шаг 11
Установите четыре винта (M2x5), которые фиксируют узел жёсткого диска к основанию компьютера.
Шаг 12
Подключите кабель жёсткого диска к разъёму на системной плате.
Перевод руководства с ifixit.com
