Замена дисплея Lenovo ThinkPad T430s

Ноутбуки

В этом руководстве объясняется, как заменить экран в Lenovo ThinkPad T430s. Экран ThinkPad T430s имеет родное разрешение 1600 x 900 пикселей. У него также матовая поверхность и светодиодная подсветка.

Физическое повреждение вашего ThinkPad приводит к травме экрана. Вам следует заменить экран, если вы заметили трещины, черные пятна, искажения или обесцвечивание.

Шаг 1

Переверните ThinkPad на его спину.

В левом нижнем углу вашего ThinkPad сдвиньте рычаг влево. Удерживайте рычаг в этом положении.

Другой рукой поднимите батарею, зацепив прорезь к левому от рычага.

Наклоните батарею вверх и извлеките ее из ThinkPad.

Шаг 2

Поверните ThinkPad так, чтобы задняя поверхность стала к вам.

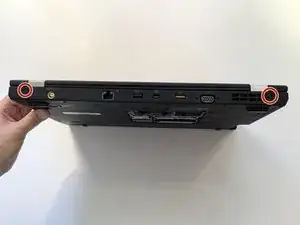

С помощью отвертки Philips #1 удалите два винта длиной 70 мм в правом и левом углах. Они могут быть закрыты пластиковыми крышками.

Откройте ThinkPad так, чтобы экран смотрел вверх. Поднимите экран с петель.

Шаг 3

С помощью отвертки Philips #0 удалите два винта длиной 50 мм, крепящих пластиковый корпус дисплея.

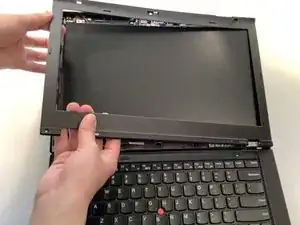

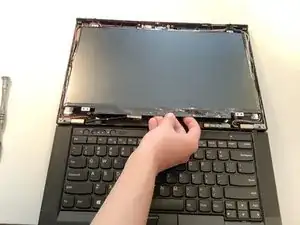

Вставьте плоский конец лопатки между корпусом дисплея и экраном. Отщелкните верхнюю часть корпуса от нижней части, удерживающей экран.

Снимите корпус и отложите его в сторону.

Шаг 4

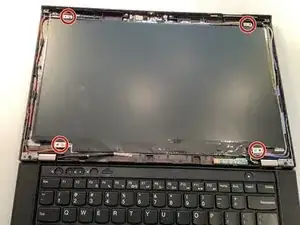

Удалите четыре винта длиной 30 мм, крепящих экран к корпусу.

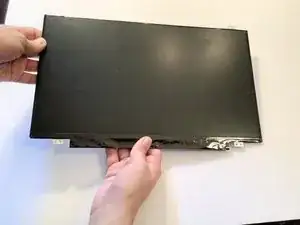

Поднимите экран из корпуса.

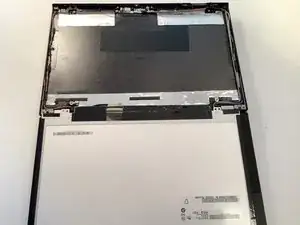

Переверните экран.

Шаг 5

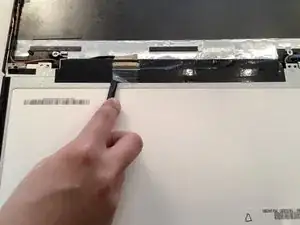

С помощью плоского конца лопатки удалите клейкую ленту, удерживающую кабель.

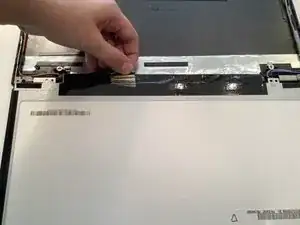

Извлеките кабель из разъема.

Заключение

Чтобы собрать устройство,

Перевод руководства с ifixit.com
