Замена блока вентилятора Lenovo ThinkPad T430s

Переверните ThinkPad крышкой вниз.

В нижнем левом углу ThinkPad сдвиньте задвижку влево. Удерживайте задвижку в этом положении.

Другой рукой приподнимите аккумулятор, подпёрнув выемку слева от задвижки.

Наклоните аккумулятор вверх и извлеките его из ThinkPad.

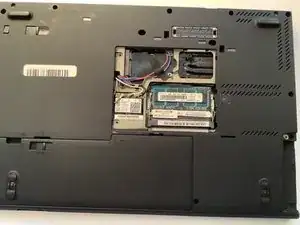

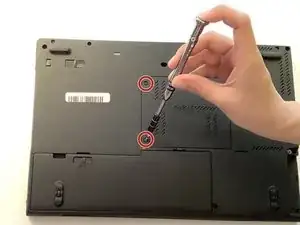

Отверткой Phillips #0 ослабьте два винта 30 мм, удерживающих крышку планки оперативной памяти.

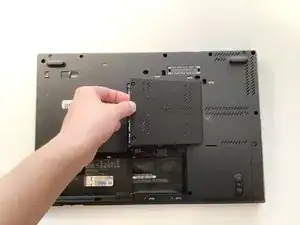

Отожмите крышку и отложите в сторону.

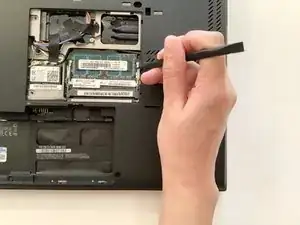

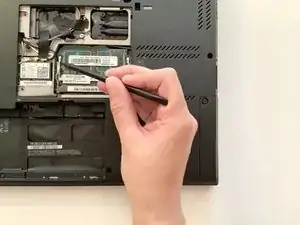

Острым концом лопатки отогните фиксаторы, удерживающие планку оперативной памяти.

Поднимите планку оперативной памяти и выньте её из держателя.

Отверткой Phillips #1 выкрутите винт 40 мм.

Выньте жесткий диск, потянув за прикрепленную к нему черную ленту.

Переверните ThinkPad так, чтобы была видна задняя панель.

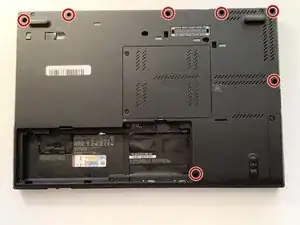

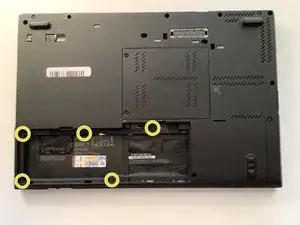

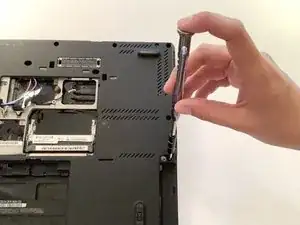

Отверткой Phillips #0 удалите семь винтов 5 мм по внешнему краю корпуса.

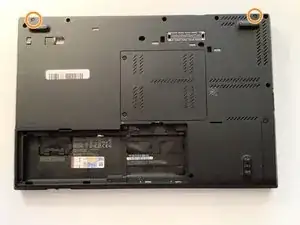

Удалите два винта 7 мм в верхних углах корпуса.

Удалите пять винтов 5 мм в отсеке аккумулятора.

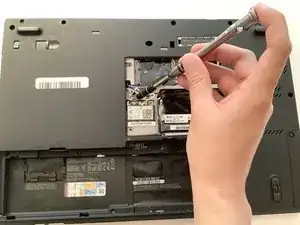

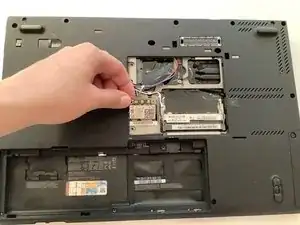

В отсеке оперативной памяти острым концом лопатки отожмите черный, белый и серый провода от карты Wi‑Fi.

Отверткой Phillips #0 удалите винт 3 мм, удерживающий карту Wi‑Fi.

Выньте карту Wi‑Fi.

Удалите винты 6 мм и 3 мм в отсеке оперативной памяти.

Удалите винты 5 мм и 3 мм в отсеке жесткого диска.

Переверните ThinkPad в нормальное положение и откройте крышку.

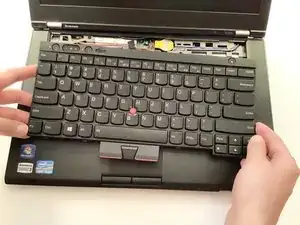

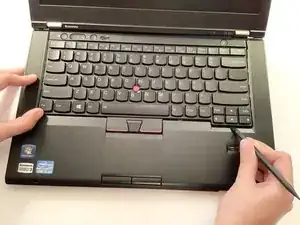

Подрежьте плоским концом лопатки между клавиатурой и панелью под ладони. Оттолкните клавиатуру от себя, пока она не защёлкнется и не выйдет из посадочного места.

Поднимите клавиатуру с панели под ладони, чтобы открыть ленту, соединяющую клавиатуру с материнской платой.

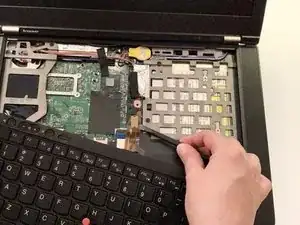

Плоским концом лопатки подтолкните ленту клавиатуры вверх и отсоедините её от материнской платы.

Отложите клавиатуру в сторону.

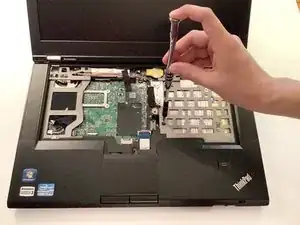

Удалите два винта 5 мм с крышки, закрывающей дисковод.

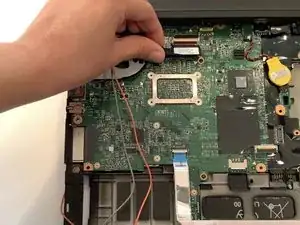

Проденьте провода, идущие из отсека оперативной памяти, через отверстие в материнской плате. Развяжите их от корпуса компьютера.

Подденьте плоским концом лопатки между панелью под ладони и нижней частью корпуса. Отщёлкните края панели под ладони и корпуса, пока они не разъединятся.

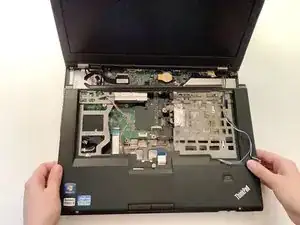

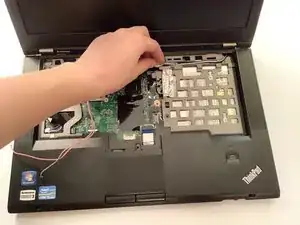

Поднимите панель под ладони с материнской платы.

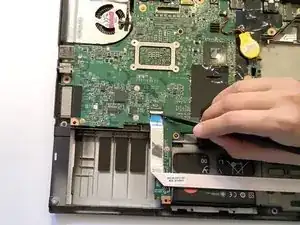

Оттяните красный, синий и белый провода в левом углу от материнской платы.

Острым концом лопатки отловите защелку, удерживающую ленту.

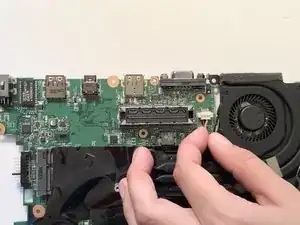

Оттяните ленту назад на себя.

Поверните ThinkPad так, чтобы задняя панель была обращена к вам.

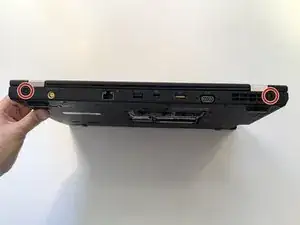

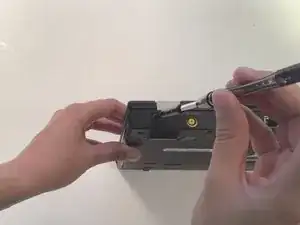

Отверткой Phillips #1 выкрутите два винта 7 мм в углах.

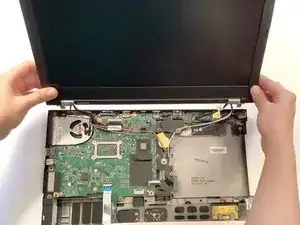

Поднимите экран и выньте его из петель. Установите экран за остальной частью ThinkPad.

Острым концом лопатки поднимите пластиковую защёлку, удерживающую кабель SN4 LVDS. Потяните кабель из зажима на себя.

Выдерните кабель SN4 LED из его разъёма на материнской плате.

Отложите дисплей в сторону.

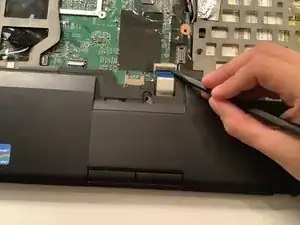

Острым концом лопатки поднимите пластиковую защёлку, закрепляющую ленту в передней части ThinkPad.

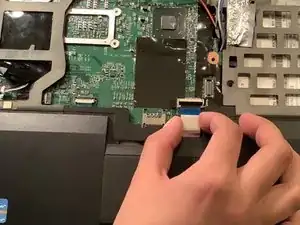

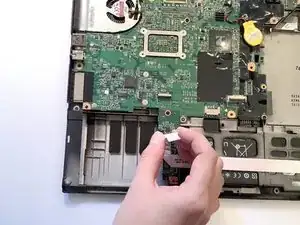

Потяните ленту из зажима на себя.

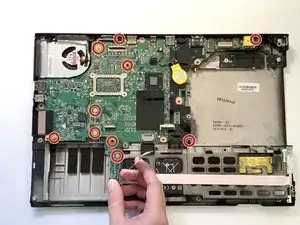

Отверткой Phillips #0 выкрутите винт 9 мм, пять винтов 5 мм и четыре винта 3 мм на материнской плате.

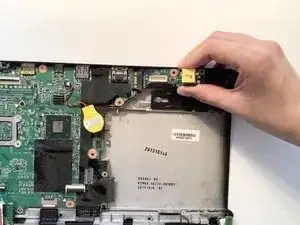

После снятия винтов маленькая плата в правом верхнем углу выпадет из корпуса. Выньте её.

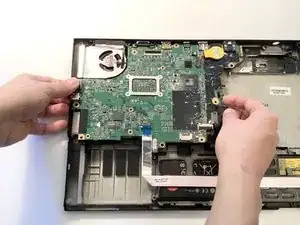

Поднимите материнскую плату и выньте её из корпуса.

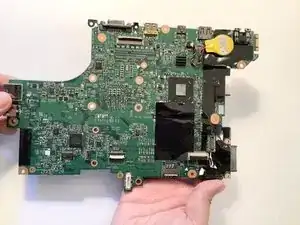

Переверните материнскую плату так, чтобы тыльная сторона была наверху.

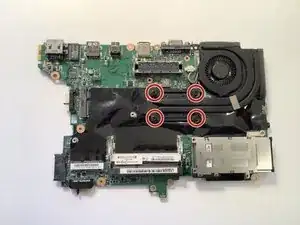

Ослабьте четыре винта, фиксирующие радиатор на материнской плате. Серебристая металлическая пластина на передней стороне материнской платы отвалится. Отложите её.

Отсоедините вентилятор и радиатор от материнской платы и выньте их.
