Замена разъема питания Lenovo ThinkPad T420s

Переверните ноутбук так, чтобы нижняя панель оказалась сверху.

Снимите панель оперативной памяти, выкрутив два черных винта длиной 5 мм с помощью отвертки Phillips #0.

Снимите панель оперативной памяти.

Выкрутите два винта длиной 5 мм с помощью отвертки Phillips #0.

Переверните ноутбук обратно и откройте его.

Аккуратно надавите на клавиатуру вниз и сдвиньте ее в сторону экрана. Это позволит освободить нижнюю часть клавиатуры из корпуса.

Лучше всего давить на рамку клавиатуры рядом с кнопкой питания.

Используя металлическую лопатку, приподнимите и выдвиньте клавиатуру.

Не вынимайте клавиатуру полностью, поскольку она все еще соединена кабелем с ноутбуком.

Отсоедините оранжевый кабель, подняв язычок на конце шлейфа.

Выкрутите тринадцать дополнительных винтов длиной 5 мм с помощью отвертки Phillips #0.

Выкрутите два винта размером 2,5 × 5 мм с задней части ноутбука.

Винты 2,5 × 5 мм немного больше, чем винты длиной 5 мм.

Выкрутите винт длиной 3 мм с задней части ноутбука той же отверткой.

Отсоедините черные и серые разъемы антенных кабелей в отсеке оперативной памяти на задней панели ноутбука.

Снимите любые пластиковые обертки с синих, белых и коричневых проводов.

Переверните ноутбук обратно и протяните все провода с предыдущих шагов на верхнюю сторону.

Выкрутите три винта длиной 5 мм, удерживающих панель-подставку для ладоней, с помощью отвертки Phillips #0.

Отключите пучок красных, белых и синих проводов.

Поднимите черную фиксирующую защелку, удерживающую фиолетовый шлейф, и аккуратно извлеките шлейф.

Снимите верхнюю часть корпуса, приподняв и выдвинув ее.

Будьте осторожны при выдвижении корпуса, так как его часть все еще находится под экраном; может потребоваться слегка покачивать, но не примените чрезмерных усилий.

Отключите два черных кабеля, соединяющих экран с материнской платой.

Переверните ноутбук так, чтобы задняя часть была обращена к Вам.

Удалите черные наклейки, закрывающие винты, с помощью пластиковой или металлической лопатки.

Выкрутите два винта длиной 7 мм с помощью отвертки Phillips #0.

Снимите блок ЖК-экрана, удерживая его за боковые стороны и поднимая вверх.

Выкрутите винт длиной 3 мм рядом с разъемом питания с помощью отвертки Phillips #0.

После снятия винта разъем питания должен подняться.

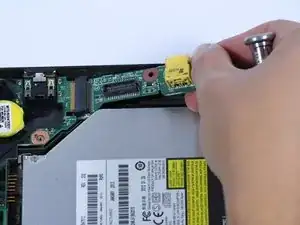

Приподнимите разъем питания и сдвиньте его вправо, чтобы извлечь.
