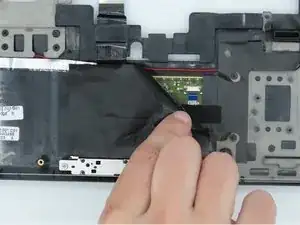

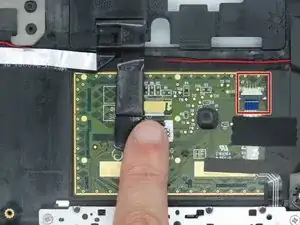

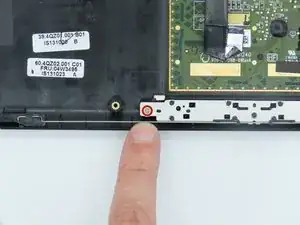

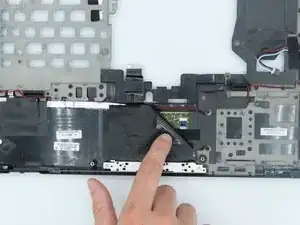

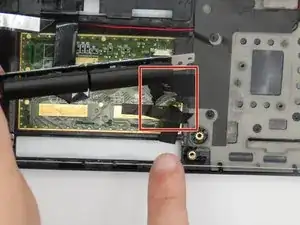

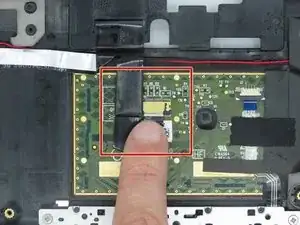

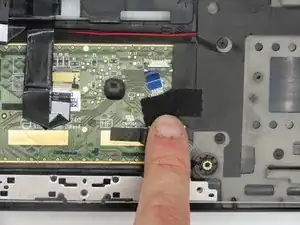

Замена трекпада Lenovo ThinkPad T430s

Ноутбуки

Это руководство по замене встроенного трекпада и клавиш мыши на Lenovo ThinkPad T430s. Клавиатура и трекпад — два пользовательских устройства ввода, необходимые для взаимодействия с ноутбуком. Неисправная клавиатура или устройство указания могут не реагировать на ввод пользователя. Однако неисправные устройство указания и/или клавиатура также могут постоянно передавать одно и то же значение. Для выполнения этого руководства материнскую плату необходимо извлечь из корпуса ноутбука. Перед работой с внутренними проводами убедитесь, что аккумулятор полностью извлечён.

Шаг 1

Переверните ThinkPad назад.

В нижнем левом углу ThinkPad сдвиньте рычажок влево. Удерживайте рычажок в этом положении.

Другой рукой приподнимите аккумулятор, поддев выемку слева от рычажка.

Наклоните аккумулятор вверх и извлеките его из ThinkPad.

Шаг 2

Отверткой Phillips #0 отвинтите два винта 30 мм, удерживающие крышку слота оперативной памяти.

Подденьте крышку и отложите в сторону.

Шаг 3

Используйте заострённый конец лопатки, чтобы отогнуть зажимы, удерживающие планку оперативной памяти.

Поднимите планку оперативной памяти и извлеките её из держателя.

Шаг 4

Отвинтите винт 40 мм крестовой отверткой Phillips #1.

Шаг 5

Вытащите жёсткий диск, потянув за чёрную ленту, прикреплённую к нему.

Шаг 6

Переверните ThinkPad так, чтобы задняя крышка была сверху.

Отверткой Phillips #0 удалите семь винтов 5 мм по внешнему краю корпуса.

Удалите два винта 7 мм в верхних углах корпуса.

Удалите пять винтов 5 мм в отсеке для аккумулятора.

Шаг 7

В отсеке оперативной памяти подденьте заострённым концом лопатки чёрный, белый и серый провода от карты Wi‑Fi.

Отвинтите винт 3 мм, удерживающий карту Wi‑Fi, отверткой Phillips #0.

Извлеките карту Wi‑Fi.

Удалите винты 6 мм и 3 мм в отсеке оперативной памяти.

Шаг 8

Удалите винты 5 мм и 3 мм в отсеке жёсткого диска.

Шаг 9

Переверните ThinkPad в исходное положение и откройте крышку.

Подденьте плоским концом лопатки между клавиатурой и опорой для ладоней. Оттолкните клавиатуру от себя, пока она не отщёлкнется.

Поднимите клавиатуру с опоры для ладоней, чтобы открыть ленту, соединяющую клавиатуру с материнской платой.

Подденьте ленту клавиатуры с материнской платы плоским концом лопатки.

Отложите клавиатуру в сторону.

Шаг 10

Удалите два винта 5 мм с крышки, закрывающей оптический привод.

Протяните провода, идущие из отсека оперативной памяти, через отверстие в материнской плате. Размотайте их по корпусу компьютера.

Подденьте плоский конец лопатки между опорой для ладоней и нижним корпусом. Отщёлкивайте края опоры для ладоней и корпуса, пока они не разъединятся.

Поднимите опору для ладоней с материнской платы.

Шаг 11

Оттяните красный, синий и белый провода в левом углу от материнской платы.

Подденьте защёлку, фиксирующую ленту, заострённым концом лопатки.

Оттяните ленту назад к себе.

Шаг 12

Поверните ThinkPad так, чтобы задняя сторона была обращена к вам.

Отверткой Phillips #1 отвинтите два винта 7 мм в углах.

Поднимите экран и извлеките его из петель. Отложите экран за остальную часть ThinkPad.

Шаг 13

Заострённым концом лопатки подденьте пластиковую защёлку, удерживающую кабель SN4 LVDS. Вытяните кабель из зажима к себе.

Выпробуйте кабель SN4 LED из места его соединения с материнской платой.

Отложите дисплей в сторону.

Шаг 14

Заострённым концом лопатки подденьте пластиковую защёлку, фиксирующую ленту в передней части ThinkPad.

Вытяните ленту из зажима к себе.

Шаг 15

Отверткой Phillips #0 отвинтите винт 9 мм, пять винтов 5 мм и четыре винта 3 мм на материнской плате.

После удаления винтов небольшая плата в верхнем правом углу выскочит из корпуса. Вытащите её.

Поднимите материнскую плату и извлеките её из корпуса.

Шаг 16

Переверните материнскую плату так, чтобы была обращена вверх её задняя сторона.

Ослабьте четыре винта, фиксирующие радиатор на материнской плате. Серебристый металлический прямоугольник на передней части платы отпадёт. Отложите его в сторону.

Поднимите вентилятор и радиатор и снимите их с материнской платы.
