Замена динамиков Lenovo ThinkPad T430s

Положите ноутбук на спину.

В левом нижнем углу ноутбука сдвиньте рычаг влево. Удерживайте его в этом положении.

Другой рукой подденьте выступ слева от рычага и поднимите батарею.

Наклоните батарею вверх и извлеките её из ноутбука.

Крестовой отвёрткой №0 ослабьте два 30-мм винта, крепящих пластину модуля оперативной памяти.

Подденьте пластину и отложите в сторону.

Острым концом лопатки отогните фиксаторы, удерживающие модуль оперативной памяти.

Поднимите модуль оперативной памяти и извлеките его из разъёма.

Крестовой отвёрткой №1 выверните 40-мм винт.

Извлеките жёсткий диск, потянув за чёрную ленту, прикреплённую к нему.

Переверните ноутбук так, чтобы задняя панель была сверху.

Крестовой отвёрткой №0 выверните семь 5-мм винтов по внешнему краю корпуса.

Извлеките два 7-мм винта в верхних углах корпуса.

Удалите пять 5-мм винтов из отсека батареи.

В отсеке оперативной памяти острым концом лопатки отсоедините чёрные, белый и серый провода от платы Wi-Fi.

Крестовой отвёрткой №0 выверните 3-мм винт, удерживающий плату Wi-Fi.

Извлеките плату Wi-Fi.

Удалите 6-мм и 3-мм винты из отсека модуля оперативной памяти.

Выкрутите 5-мм и 3-мм винты из отсека жёсткого диска.

Поверните ноутбук правой стороной вверх и откройте крышку.

Вставьте плоский конец лопатки между клавиатурой и передней панелью. Отодвиньте клавиатуру от себя, пока она не выскочит.

Поднимите клавиатуру, чтобы открыть доступ к ленточному кабелю, соединяющему клавиатуру с материнской платой.

Подденьте плоским концом лопатки ленточный кабель клавиатуры, отсоединив его от материнской платы.

Отложите клавиатуру в сторону.

Выкрутите два 5-мм винта с панели, закрывающей оптический привод.

Протяните провода из отсека оперативной памяти через отверстие в материнской плате. Освободите их от корпуса ноутбука.

Вставьте плоский конец лопатки между передней панелью и нижним корпусом. Отсоедините края передней панели от корпуса, пока они не расстыкуются.

Поднимите переднюю панель с материнской платы.

Отведите красные, синий и белый провода в левом углу от материнской платы.

Отделите защёлку, фиксирующую ленточный кабель, с помощью острого конца лопатки.

Потяните ленточный кабель на себя.

Поверните ноутбук так, чтобы задняя панель была обращена к Вам.

Крестовой отвёрткой №1 выверните два 7-мм винта из углов.

Поднимите экран и вытащите его из петель. Положите экран позади основной части ноутбука.

Острым концом лопатки поднимите пластиковую защёлку, фиксирующую кабель SN4 LVDS. Вытяните кабель из разъёма на себя.

Подденьте и отсоедините кабель SN4 LED от разъёма на материнской плате.

Отложите дисплей в сторону.

Острым концом лопатки поднимите пластиковую защёлку, фиксирующую ленточный кабель спереди ноутбука.

Вытяните ленточный кабель из разъёма на себя.

Крестовой отвёрткой №0 выверните один 9-мм винт, пять 5-мм винтов и четыре 3-мм винта, крепящих материнскую плату.

При удалении винтов небольшой модуль материнской платы в верхнем правом углу выскочит из корпуса. Вытащите его.

Извлеките материнскую плату из корпуса.

Переверните материнскую плату так, чтобы задняя сторона оказалась сверху.

Ослабьте четыре винта, крепящих радиатор к материнской плате. Серебристый металлический прямоугольник на передней стороне материнской платы отпадёт. Отложите его в сторону.

Снимите вентилятор и радиатор с материнской платы.

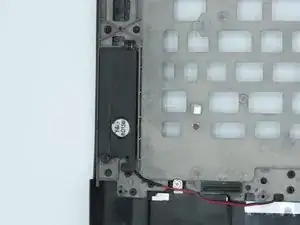

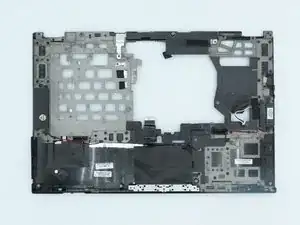

Сначала найдите оба динамика с каждой стороны компьютера.

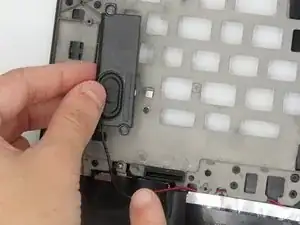

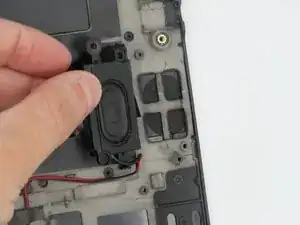

Открутите винты с помощью крестовой отвёртки и извлеките динамики из корпуса.

Кабели могут быть закреплены лентой внутри корпуса компьютера. Можно удалить её, но перед установкой новых динамиков необходимо вернуть ленту на место.
