Замена ЖК-дисплея Lenovo ThinkPad T420s

Переверните ноутбук так, чтобы нижняя сторона была обращена вверх.

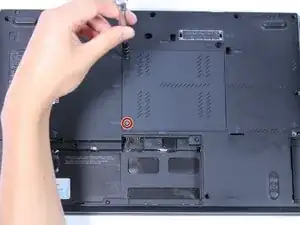

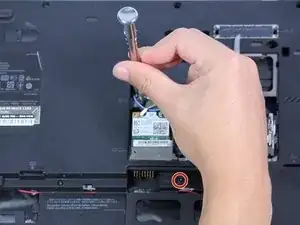

Снимите панель доступа к памяти, открутив два чёрных винта 5 мм крестовой отверткой Phillips #0.

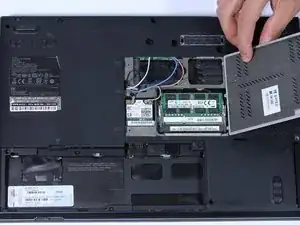

Снимите панель доступа к памяти.

Удалите два винта 5 мм, используя крестовую отвертку Phillips #0.

Переверните ноутбук обратно и откройте его.

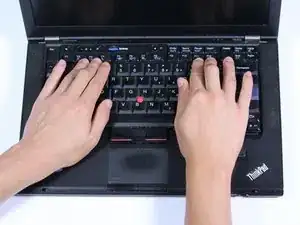

Осторожно нажмите на клавиатуру и сдвиньте её в сторону экрана. Это выведет нижнюю часть клавиатуры из корпуса.

Лучшее место для нажатия — рамка клавиатуры рядом с кнопкой питания.

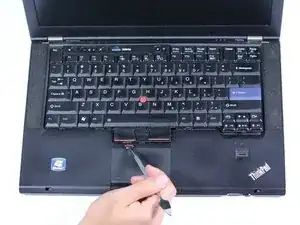

Используя металлическую лопаточку, приподнимите и выдвиньте клавиатуру.

При приподнимании клавиатуры не снимайте её полностью — к ноутбуку по-прежнему подключён кабель.

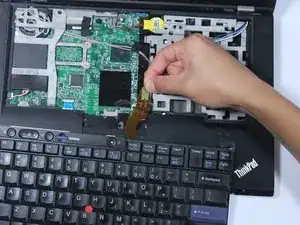

Отсоедините оранжевый кабель, поддев и подняв язычок на конце ленточного соединения.

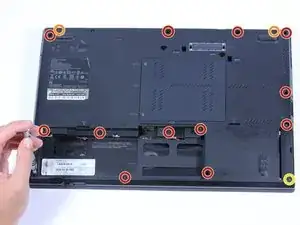

Удалите дополнительные тринадцать винтов 5 мм крестовой отверткой Phillips #0.

Удалите два винта 2,5 × 5 мм с задней части ноутбука.

Винты 2,5 × 5 мм немного больше, чем винты 5 мм.

Удалите винт 3 мм с задней части ноутбука той же отверткой.

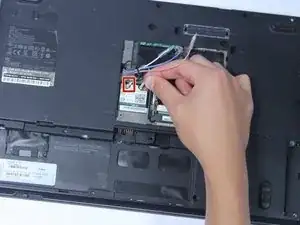

Отключите чёрный и серый разъёмы антенных кабелей в панели памяти на задней части ноутбука.

Снимите любые пластиковые обёртки с синих, белых и коричневых проводов.

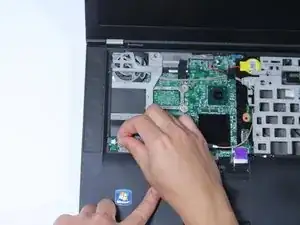

Переверните ноутбук обратно и протяните все провода из предыдущего шага на верхнюю сторону.

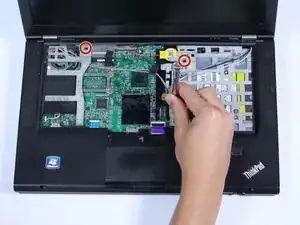

Удалите три винта 5 мм, которые удерживают корпус подлокотника, используя крестовую отвертку Phillips #0.

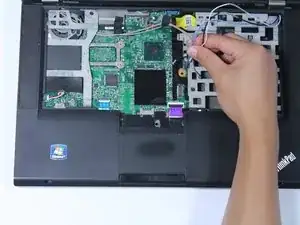

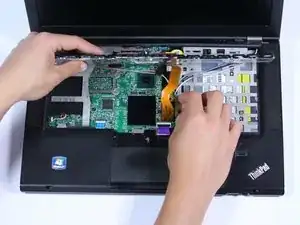

Отключите пучок проводов красного, белого и синего цветов.

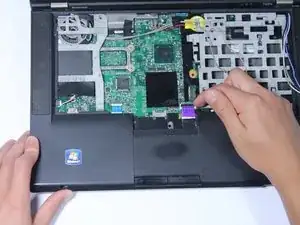

Поднимите чёрную фиксирующую планку, удерживающую фиолетовый ленточный кабель, и аккуратно вытяните ленту.

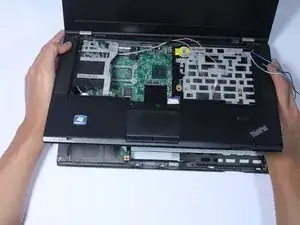

Снимите верхнюю крышку, приподняв и выдвинув её.

Будьте осторожны при выдвижении крышки — часть её всё ещё находится под экраном; может потребоваться слегка пошевелить, но не применяйте силу.

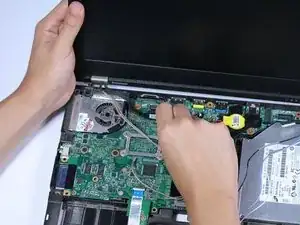

Отключите два чёрных кабеля, соединяющие экран с материнской платой.

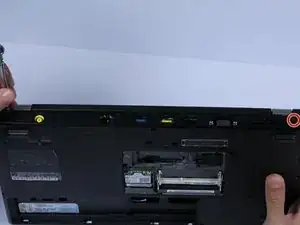

Переверните ноутбук так, чтобы задняя сторона была обращена к вам.

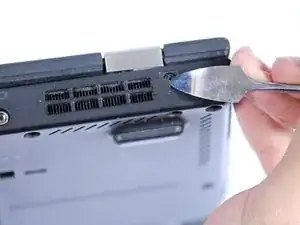

Снимите чёрные наклейки, закрывающие винты, с помощью нейлоновой или металлической лопаточки.

Удалите два винта 7 мм, используя крестовую отвертку Phillips #0.

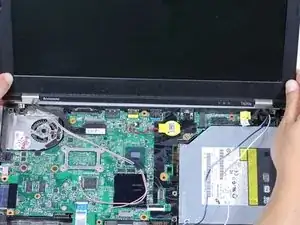

Снимите блок ЖК-экрана, удерживая за боковые стороны и поднимая его вверх.
