Замена батарейки CMOS в Lenovo ThinkPad T430s
Это руководство по замене батарейки CMOS в ноутбуке Lenovo ThinkPad T430s.
Батарейка CMOS питает микропрограмму BIOS, которая отвечает за загрузку компьютера и настройку передачи данных. Признаками разряда батарейки CMOS могут быть медленный запуск устройства, сбои при загрузке, исчезновение драйверов, а также некорректные дата и время.
Прежде чем приступать к выполнению инструкции, ознакомьтесь с руководством по устранению неполадок — иногда проблему можно решить, не снимая батарейку CMOS.
Перед заменой обязательно сделайте резервную копию данных, чтобы избежать их потери. Перед началом работ полностью выключите ноутбук и отключите его от всех внешних источников питания.
Шаг 1
Переверните ThinkPad так, чтобы задняя панель оказалась сверху.
Используя отвёртку Phillips #0, выверните семь винтов длиной 5 мм, расположенных по внешнему краю корпуса.
Удалите два винта длиной 7 мм в верхних углах корпуса.
Выкрутите пять винтов длиной 5 мм из отсека батареи.
Шаг 2
В отсеке оперативной памяти отогните чёрные, белый и серый провода от модуля Wi-Fi с помощью острого конца лопатки.
Отвёрткой Phillips #0 выверните винт длиной 3 мм, фиксирующий модуль Wi-Fi.
Извлеките модуль Wi-Fi.
Выкрутите винты длиной 6 мм и 3 мм из отсека планки оперативной памяти.
Шаг 3
Выкрутите винты длиной 5 мм и 3 мм из отсека жёсткого диска.
Шаг 4
Поверните ThinkPad правой стороной вверх и откройте крышку.
Вставьте плоский конец лопатки между клавиатурой и передней панелью. Отодвигайте клавиатуру от себя, пока она не выскочит.
Поднимите клавиатуру от передней панели, чтобы открыть шлейф, соединяющий её с материнской платой.
Отогните шлейф клавиатуры от материнской платы плоским концом лопатки.
Отложите клавиатуру в сторону.
Шаг 5
Удалите два винта длиной 5 мм с крышки отсека дисковода.
Протяните провода из отсека оперативной памяти через отверстие в материнской плате. Освободите их от корпуса ноутбука.
Вставьте плоский конец лопатки между передней панелью и нижним корпусом. Отсоедините защёлки краёв передней панели и корпуса, пока они полностью не расстыкуются.
Поднимите переднюю панель вверх от материнской платы.
Шаг 6
Оттяните красные, синие и белые провода в левом углу от материнской платы.
Отделите защёлку, фиксирующую шлейф, с помощью острого конца лопатки.
Потяните шлейф на себя.
Шаг 7
Поверните ThinkPad так, чтобы задняя сторона была обращена к вам.
Отвёрткой Phillips #1 выверните два винта длиной 7 мм из углов.
Поднимите экран и вытяните его из шарниров. Положите экран за основной частью ThinkPad.
Шаг 8
Острым концом лопатки поднимите пластиковую защёлку, фиксирующую кабель SN4 LVDS. Вытяните кабель из разъёма на себя.
Отогните кабель SN4 LED от места подключения к материнской плате.
Отложите дисплей в сторону.
Шаг 9
Острым концом лопатки поднимите пластиковую защёлку, фиксирующую шлейф в передней части ThinkPad.
Вытяните шлейф из разъёма на себя.
Шаг 10
Отвёрткой Phillips #0 выверните один винт длиной 9 мм, пять винтов длиной 5 мм и четыре винта длиной 3 мм, крепящих материнскую плату.
При удалении винтов небольшая планка материнской платы в правом верхнем углу выскочит из паза. Вытяните её.
Поднимите материнскую плату из корпуса.
Шаг 11

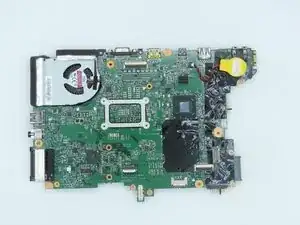

Переверните материнскую плату так, чтобы задняя сторона оказалась сверху.
Ослабьте четыре винта, крепящих радиатор к материнской плате. Серебристый металлический прямоугольник на лицевой стороне материнской платы отпадёт. Отложите его в сторону.
Поднимите вентилятор вместе с радиатором от материнской платы.
Шаг 12

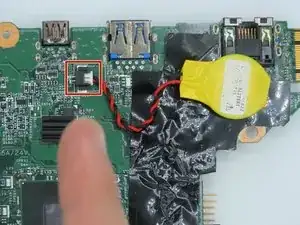

Переверните материнскую плату и отключите батарейку CMOS, потянув кабель от разъёма.
Важно тянуть кабель равномерно, чтобы не повредить разъём или сам кабель.
Шаг 13
Используя нейлоновую лопатку, слегка надавите на белый разъём пучка проводов, одновременно равномерно вытягивая кабель с противоположной стороны.
Извлеките батарейку CMOS из материнской платы.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
