Замена дисплея Acer Aspire R5-571T-59DC
В этом руководстве показано, как заменить дисплей в ноутбуке Acer Aspire R5-571T-59DC.
Необходимо заменить этот компонент, если экран физически повреждён или неправильно отображает изображения.
Будьте осторожны при освобождении защёлок, которые удерживают крышку дисплея на месте — аккуратный поддев с помощью кредитной карты или лопатки должен быть достаточным, чтобы ослабить крышку.
Шаг 1
Отключите всё питание от ноутбука и переверните его так, чтобы дно было направлено к вам.
Удалите двенадцать винтов Phillips #0 размером 7 мм с задней крышки.
Подденьте пластиковый инструмент открывания под край и вдоль периметра дна крышки.
После освобождения снимите нижнюю крышку.
Шаг 2
Удалите два винта Phillips #00 размером 0,7 мм от аккумулятора и отключите аккумулятор от материнской платы.
Поднимите аккумулятор из корпуса.
Шаг 3

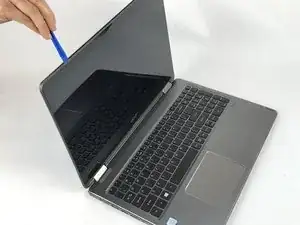

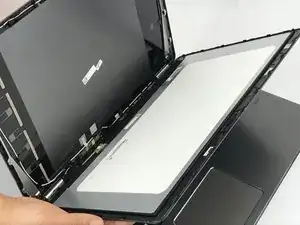

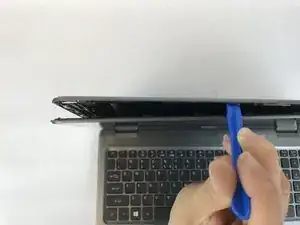

Используя пластиковый инструмент открывания, подденьте заднюю крышку от экрана.
Шаг 4

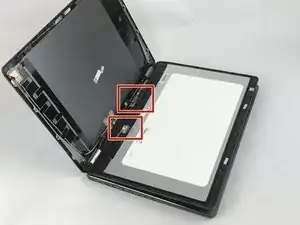

Удалите скотч, закрывающий кабели подключения, после того как экран отделён от платы дисплея.
Шаг 5

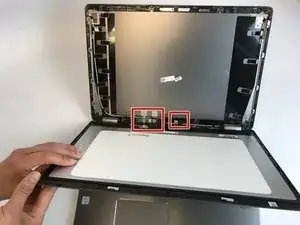

Используйте лопатку, чтобы поднять замковую защёлку на разъёме шлейфа дисплея ZIF.
Вытяните шлейфы из разъёмов.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
