Замена сборки дисплея Acer Aspire R7

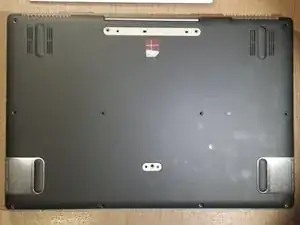

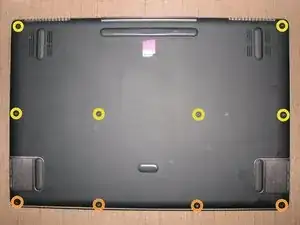

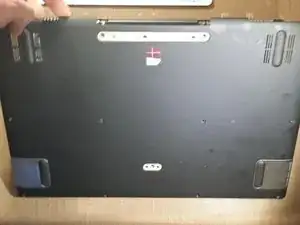

Удалите все 10 винтов нижней крышки с помощью отвертки Torx T9.

Передние винты короче, чем винты в среднем и заднем рядах.

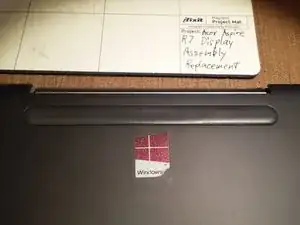

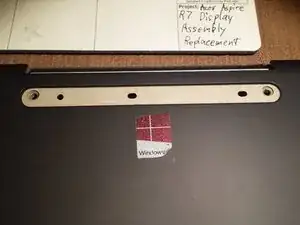

Снимите длинный средний резиновый элемент с помощью пластиковой лопатки или небольшой плоской отвертки.

Удалите 2 винта Torx.

Винты того же размера, что и винты верхнего и среднего рядов.

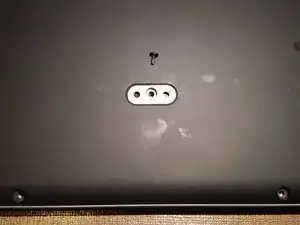

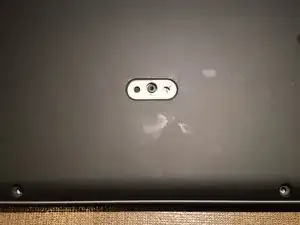

Снимите маленький средний резиновый элемент с помощью пластиковой лопатки или небольшой плоской отвертки.

Открутите винт Torx. Он того же размера, что и винты в переднем нижнем ряду.

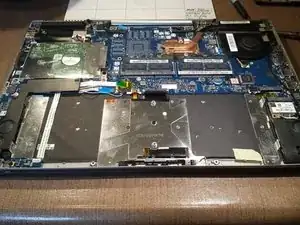

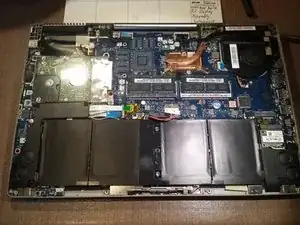

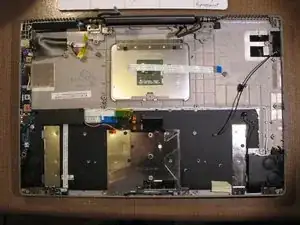

Поднимите нижнюю крышку с компьютера.

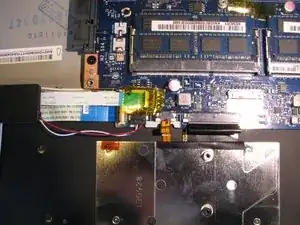

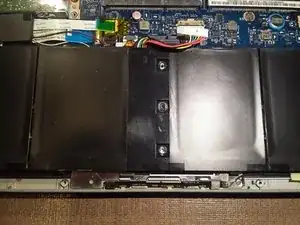

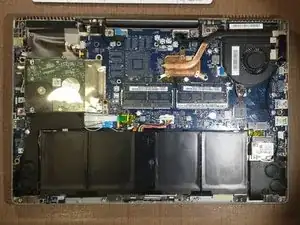

Отключите разъем аккумулятора от материнской платы.

Удалите два винта аккумулятора.

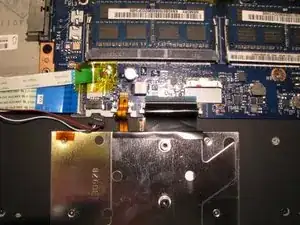

Снимите аккумулятор, аккуратно подняв его вверх.

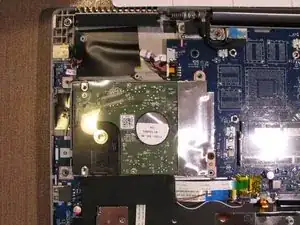

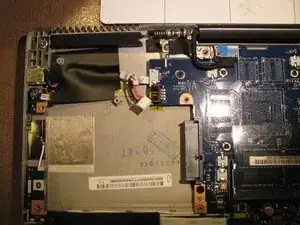

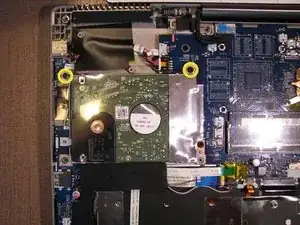

Удалите 2 верхних винта жесткого диска.

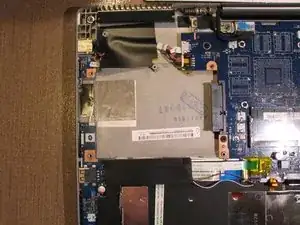

Снимите жесткий диск, слегка приподняв его с левой стороны и осторожно сдвинув влево, пока он не выйдет из разъема.

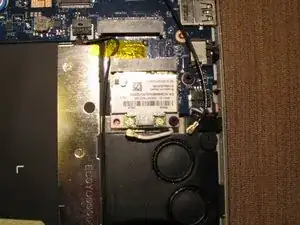

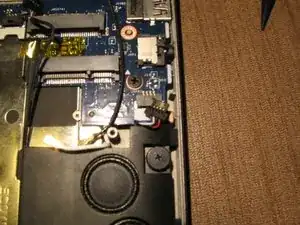

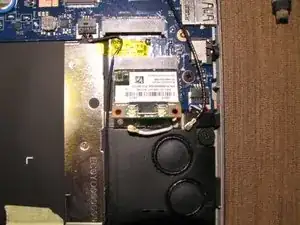

Отключите черный и белый провода антенн Wi‑Fi.

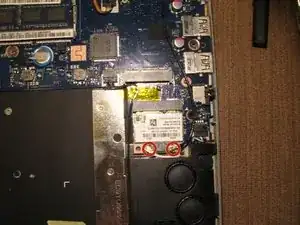

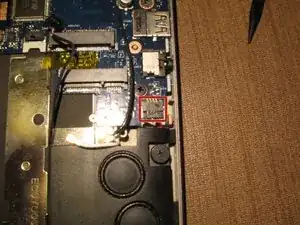

Открутите винт, крепящий карту Wi‑Fi.

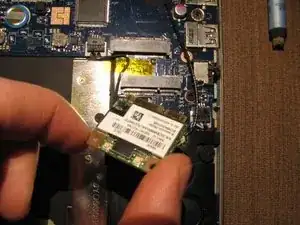

Снимите карту Wi‑Fi.

Отключите два лентовых кабеля клавиатуры.

Отключите провод левого динамика.

Отключите лентовый кабель подсветки передней панели.

Отключите лентовый кабель платы ввода/вывода.

Отключите кабель гнезда питания (DC jack).

Отключите два кабеля дисплея.

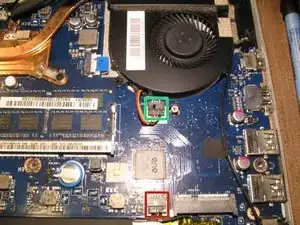

Отключите провод вентилятора системы охлаждения.

Отключите провод микрофона.

Отключите провод правого динамика.

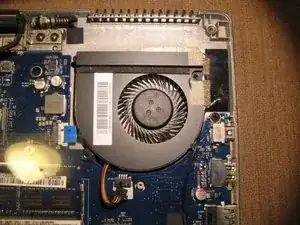

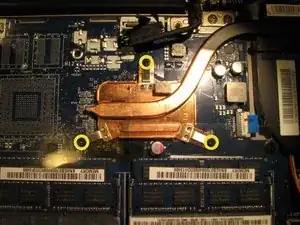

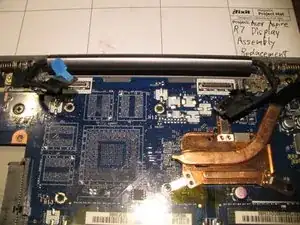

Удалите 3 винта крепления радиатора.

Поднимите радиатор с материнской платы и снимите его.

При повторной установке радиатора во время сборки убедитесь, что удалили старую термопасту с процессора и радиатора с помощью средства для очистки термопасты. Затем нанесите на процессор количество новой термопасты размером с рисовое зерно, чтобы предотвратить перегрев. См. третью фотографию.

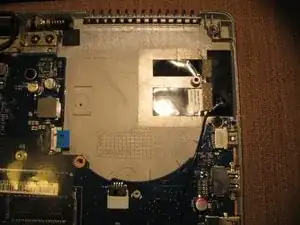

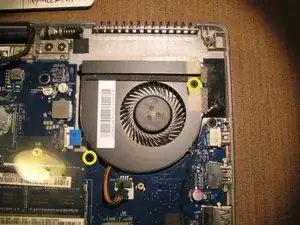

Удалите 2 винта вентилятора радиатора.

Снимите вентилятор радиатора.

Отключите лентовый кабель тачпада.

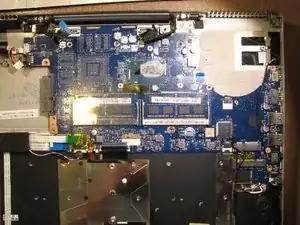

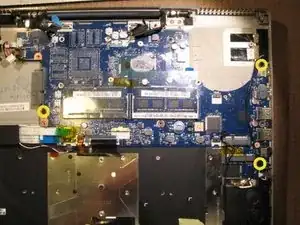

Удалите 3 винта материнской платы.

Снимайте материнскую плату очень осторожно, так как лентовый кабель кнопки питания все еще подключен к левой нижней стороне платы. См. шаг 21.

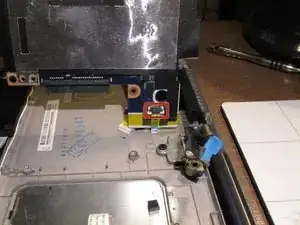

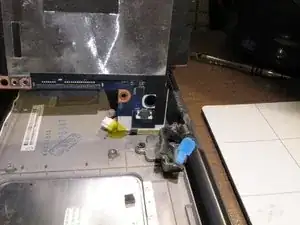

Отсоедините лентовый кабель кнопки питания от материнской платы.

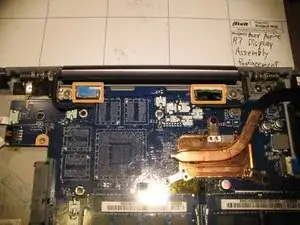

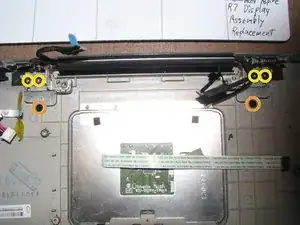

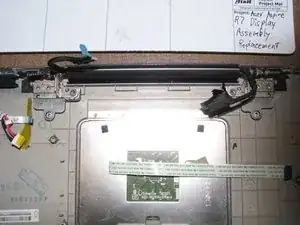

Удалите 4 серебристых винта петли.

Удалите 2 чёрных винта петли.

Чёрные винты короче серебристых винтов.

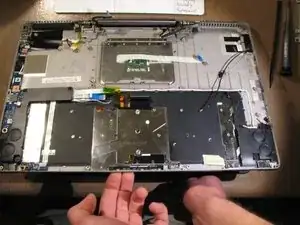

Осторожно откройте ноутбук — петли отслоятся от рамки.

Необязательный шаг

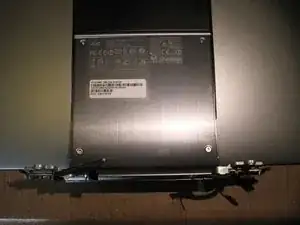

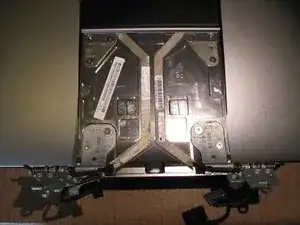

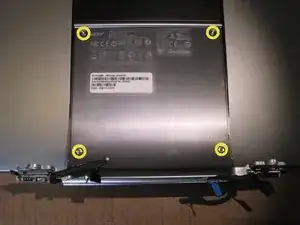

Снимите 4 винта Torx T9 с узла дисплея в месте расположения наклеек с номером модели и серийными номерами и перенесите эту панель на запасной узел дисплея. Выполнение этого шага позволит сохранить оригинальные идентификационные данные вашего компьютера.

Поздравляем! Вы завершили это руководство! :)
