Замена разъема питания AC на Acer Aspire R7

Выключите ноутбук и отключите сетевой шнур.

Неправильное отключение или выключение ноутбука может привести к повреждению устройства или электрическому удару.

Переверните ноутбук.

Удалите шесть винтов T7 длиной 6 мм.

Удалите четыре винта T7 длиной 4 мм.

Удалите два винта T7 длиной 10 мм.

Используйте пластиковый инструмент для открытия, чтобы осторожно снять оба резиновых подложки, которые закрывают четыре оставшихся винта.

Удалите оставшиеся два винта T7 длиной 10 мм.

Осторожно поднимите крышку вверх.

Если крышка кажется застрявшей, используйте лопатку, чтобы поддеть стороны.

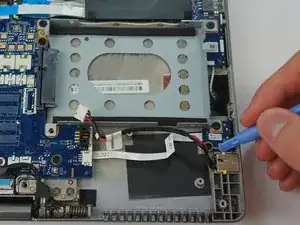

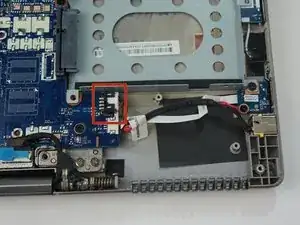

Найдите разъем шлейфа для разъема питания AC.

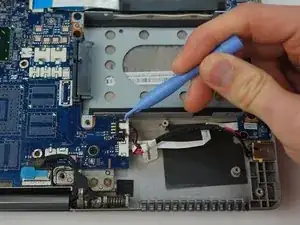

Ослабьте разъем шлейфа с помощью пластикового инструмента для открытия.

Отсоедините разъем шлейфа от материнской платы.

Используйте пластиковый инструмент для открытия, чтобы приподнять желтые вкладки, удерживающие разъем на месте.

Этот компонент приклеен к корпусу двусторонним скотчем.

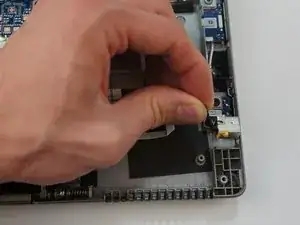

После того как скотч на разъеме ослаблен, потяните вверх и от корпуса, чтобы удалить его.
