Acer Aspire R5-571T-59DC Замена жесткого диска
В этом руководстве показано, как снять заднюю крышку с Acer Aspire R15 и заменить жесткий диск.
Этот ноутбук по умолчанию оснащён жёстким диском ёмкостью 1 ТБ, но пользователь может воспользоваться возможностью и установить твердотельный накопитель. Хотя твердотельные накопители стоят дороже, они работают быстрее, тише и менее подвержены отказам, поскольку для хранения данных не используют движущиеся части.
Перед началом работы важно убедиться, что устройство отключено от сети и полностью выключено, чтобы избежать серьёзного повреждения электроники.
Шаг 1
Отключите всё питание от ноутбука и переверните его так, чтобы снизу был направлен к Вам.

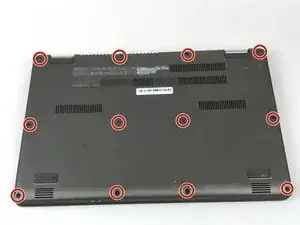

Удалите двенадцать винтов Phillips #0 длиной 0,7 мм с задней крышки.

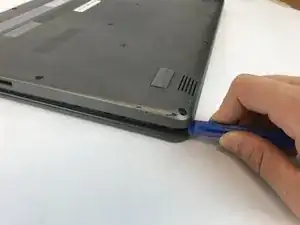

С помощью пластиковой лопатки подденьте и пройдитесь по периметру нижней крышки.
После отщёлкивания снимите нижнюю крышку.
Шаг 2

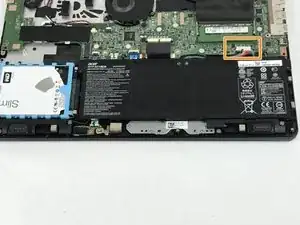

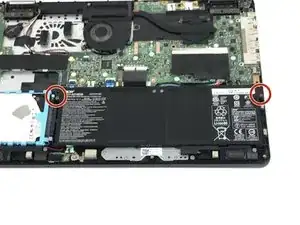

Удалите два винта Phillips #00 длиной 0,7 мм, фиксирующие аккумулятор, и отсоедините аккумулятор от материнской платы.

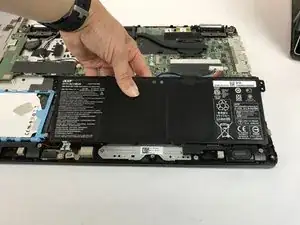

Поднимите аккумулятор и извлеките его из корпуса.
Шаг 3

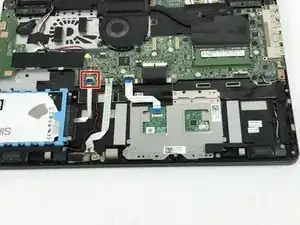

Используйте лопаточку, чтобы поднять фиксирующую планку на ZIF-разъёме ленточного кабеля жёсткого диска.
Выньте ленточный кабель из разъёма.
Шаг 4

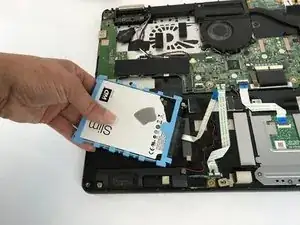

Поднимите жёсткий диск и извлеките его из ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
