Замена материнской платы Acer Aspire R5-571T-59DC
В этом руководстве описано, как заменить материнскую плату в ноутбуке Acer Aspire R5-571T-59DC.
Материнские платы — сложный компонент для замены, так как все остальные компоненты устройства необходимо отключить и затем подключить к новой плате. Обращайтесь с каждым компонентом аккуратно и храните их в безопасном месте во время замены.
Обязательно следите за винтами, удерживающими каждый компонент, и используйте руководство, чтобы убедиться, что вы подключаете каждый компонент в нужное место.
И убедитесь, что устройство выключено и отключено от сети перед началом работ, чтобы не повредить электронику.
Шаг 1
Отключите все источники питания от ноутбука и переверните его так, чтобы снизу был обращён к вам.
Снимите двенадцать винтов Phillips #0 диаметром 0,7 мм с крышки снизу.
Подденьте пластиковым инструментом для вскрытия крышку снизу по периметру.
После отщёлкивания снимите нижнюю крышку.
Шаг 2
Удалите два винта Phillips #00 диаметром 0,7 мм, крепящие батарею, и отключите батарею от материнской платы.
Поднимите батарею и извлеките её из корпуса.
Шаг 3
С помощью лопатки переверните фиксирующую пластину на разъёме ленточного кабеля жесткого диска ZIF.
Выньте ленточный кабель из разъёма.
Шаг 4
Поднимите жёсткий диск и выньте его из ноутбука.
Шаг 5

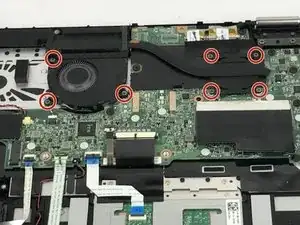

Снимите семь винтов Phillips #00 диаметром 0,7 мм, фиксирующих вентилятор.
Шаг 6
Отключите вентилятор от материнской платы.
Поднимите и извлеките вентилятор из корпуса.
Шаг 7

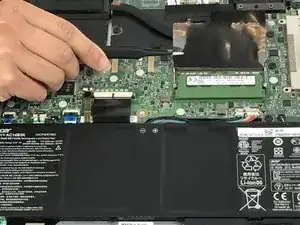

Поднимите защитную крышку над модулем оперативной памяти с помощью пинцета или пальцев.
Шаг 8

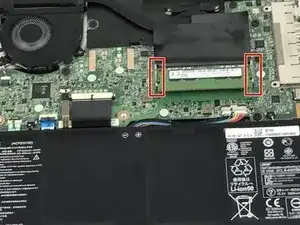

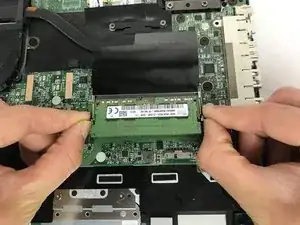

Две защёлки удерживают модуль ОЗУ, по одной с каждой стороны. Разведите защёлки в стороны пальцами, отводя их от модуля ОЗУ.
После освобождения модуль ОЗУ приподнимется под небольшим углом.

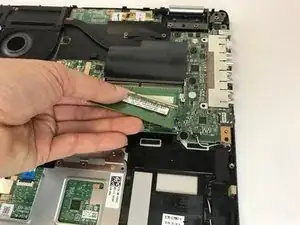

Поднимите модуль ОЗУ примерно под углом 30 градусов и сдвиньте его наружу.
Шаг 9

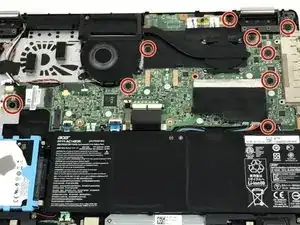

Снимите девять винтов Phillips #00 диаметром 0,7 мм с материнской платы.
Шаг 10

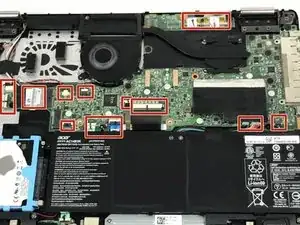

С помощью лопатки переверните фиксирующие пластины на всех разъёмах ленточных кабелей ZIF.
Выньте ленточные кабели из разъёмов.
Поднимите и извлеките материнскую плату.
Заключение
Для обратной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
