Замена экрана Samsung Odyssey NP800G5M
В случае повреждения экрана многие пользователи ноутбуков считают устройство непригодным и начинают искать полностью новый ноутбук. Однако эту проблему можно решить более экономично, установив новый экран в ноутбук — это может быть быстрый и простой процесс при правильном выполнении.
Чтобы обеспечить эффективную замену экрана Samsung Odyssey NP800G5M, следуйте шагам, приведённым в этом руководстве.
Шаг 1
Отвинтите одиннадцать винтов 6,6 мм на задней панели компьютера с помощью отвертки Phillips #0.
Шаг 2
С помощью монтажного инструмента аккуратно подденьте задние углы, пока пластик не отделится от корпуса ноутбука.
Обходите корпус ноутбука по кругу, пока задняя крышка полностью не отделится.
Снимите заднюю крышку.
Шаг 3

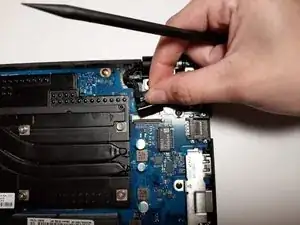

Отключите кабель разъёма батареи.
Работа с устройством без отключения кабеля разъёма батареи может повредить основные компоненты устройства.
Шаг 4
Отвинтите четыре винта 6,6 мм с помощью отвертки Phillips #0.
Извлеките батарею из устройства.
Шаг 5

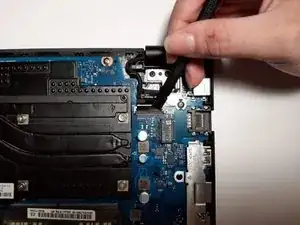

Возьмите плоский конец лопатки и поднимите фиксатор разъёма кабеля ЖК-экрана.
Снимите разъём кабеля ЖК-экрана, потянув за язычок вверх, пока кабель не освободится.
Шаг 6

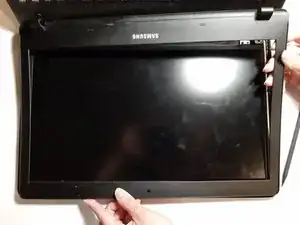

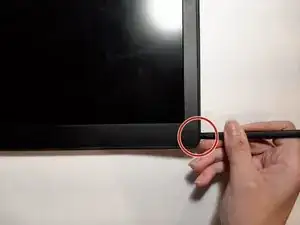

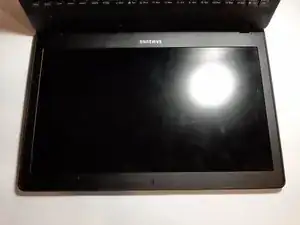

Возьмите лопаткy и аккуратно зафиксируйте её между корпусом экрана и рамкой.
Продолжайте по кругу работать с рамкой по краю экрана, пока рамка не отделится от экрана.
Этот шаг очень похож на снятие задней крышки.
Хотя снять рамку проще, вставляя лопатку с стороны экрана, мы настоятельно не советуем этого делать, так как это может поцарапать экран.
Шаг 7

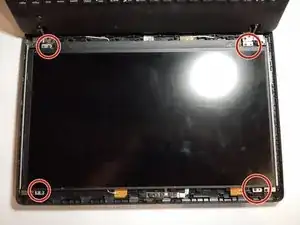

С помощью отвертки Phillips #0 отвинтите четыре винта, удерживающие экран на месте.

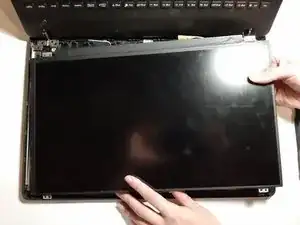

На этом этапе экран будет свободно двигаться.
Кабель LVDS ЖК-экрана всё ещё подключён. Во избежание его повреждения удерживайте экран неподвижно.
Переверните устройство (правильной стороной вверх) и положите экран лицевой стороной вниз на клавиатуру.
Шаг 8

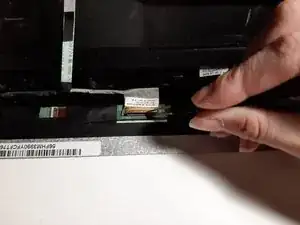

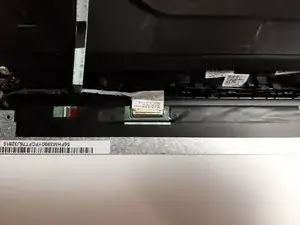

Снимите кабель LVDS ЖК-экрана.

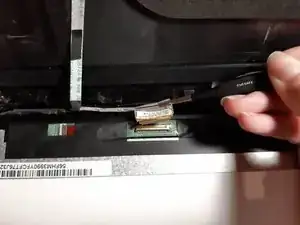

С помощью лопатки поднимите коричневый фиксатор вверх.
Отведите коричневый фиксатор от себя, пока механизм не разойдётся.
Не применяйте силу к этому механизму. Если он не разъединяется легко, возможно, вы тянете вверх, а не отводите в сторону.
Извлеките экран из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
