Замена вентилятора и радиатора HP Pavilion G7-2289wm
Это пошаговое руководство с изображениями, которое покажет, как открыть ноутбук HP Pavilion G7-2289wm и заменить в нём вентилятор и радиатор.
Радиатор — важная часть ноутбука, которая помогает поддерживать его прохладу и корректную работу. Но когда он исчерпал срок службы или перестаёт эффективно охлаждать ноутбук, вы можете легко снять и заменить его, чтобы сохранить работоспособность всего устройства.
Чтобы понять, нужна ли вам замена вентилятора и радиатора, задайте себе следующие вопросы:
- Трудно ли моему ноутбуку охладиться после умеренной или интенсивной нагрузки?
- Работает ли вентилятор ноутбука правильно?
Когда вы убедились, что ноутбук нуждается в замене, откройте ноутбук сзади, где находится аккумулятор, и спереди, где размещена клавиатура.
Шаг 1
На нижней стороне ноутбука сдвиньте защёлку фиксации аккумулятора влево, к центру ноутбука.
Поднимите аккумулятор и потяните его к центру ноутбука, чтобы снять.
Шаг 2

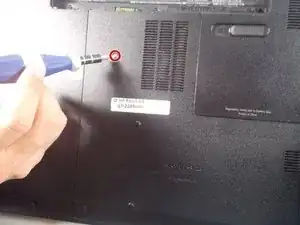

Отверните винт, фиксирующий сервисную крышку, крестовой отвёрткой Phillips #0.
Поднимите край сервисной крышки и отведите вперёд до угла, чтобы снять её.
Шаг 3
Удалите винт, фиксирующий оптический привод к ноутбуку, крестовой отвёрткой Phillips #0.
Выдвиньте оптический привод из ноутбука.
Шаг 4
Отверните винт, фиксирующий сервисную крышку, крестовой отвёрткой Phillips #0.
Оттяните край сервисной крышки на себя, чтобы снять её.
Шаг 5

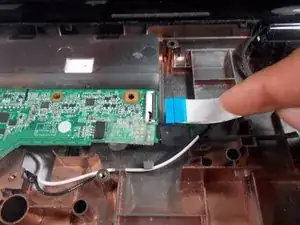

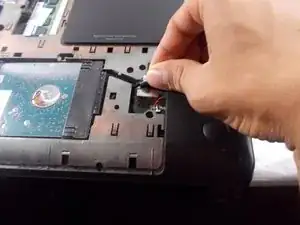

Отключите кабель разъёма жёсткого диска от материнской платы.
Шаг 6

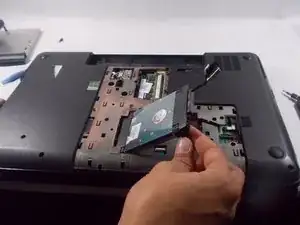

Поднимите передний край жёсткого диска, затем аккуратно выньте жёсткий диск.
Шаг 7

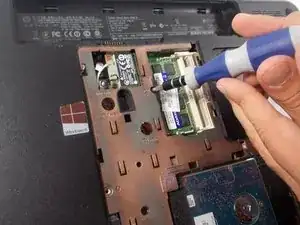

Удалите все винты, фиксирующие клавиатуру к корпусу, крестовой отвёрткой Phillips #0.
Шаг 8
Переверните ноутбук лицевой стороной к себе, используя инструмент для вскрытия, подденьте по периметру клавиатуры.
Отогните клавиатуру от верхнего края назад в направлении тачпада.
Отщёлкните разъём клавиатуры от материнской платы и снимите клавиатуру.
Шаг 9

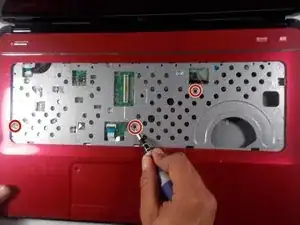

Удалите три винта, фиксирующие верхнюю панель под ладони (palm rest), крестовой отвёрткой Phillips #0.
Поднимите панель под ладони вверх и выньте её.
Шаг 10

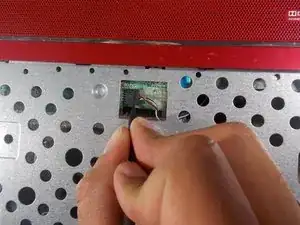

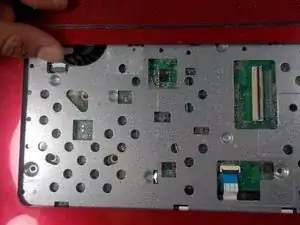

Отключите провода, подсоединённые под клавиатурой.
Шаг 11

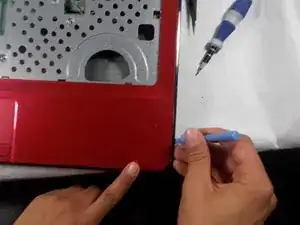

Подденьте и откройте нижнюю крышку ноутбука с помощью инструмента для вскрытия. Проделайте это по всему внешнему краю ноутбука.
Шаг 12
Удалите винт, удерживающий материнскую плату на месте.

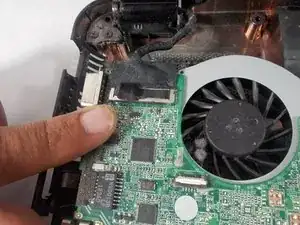

Отключите провода, подсоединённые к материнской плате.
Отключите вентилятор ноутбука.
Шаг 13
Удалите четыре винта, удерживающие вентилятор и радиатор на месте.
Снимите радиатор целиком с ноутбука.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
