Замена клавиатуры Dell Inspiron N5030

Если клавиатура вашего Dell Inspiron N5030 не работает, и вы попробовали все шаги из руководства по устранению неисправностей, воспользуйтесь этим руководством для замены клавиатуры.

Шаг 1

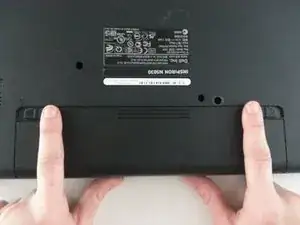

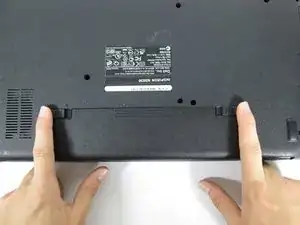

Переверните компьютер так, чтобы отсек для батареи оказался направлен к вам.

Поместите пальцы на маленькие кнопки со стрелками, указывающими наружу.

Нажмите и сдвиньте кнопки наружу, чтобы разблокировать отсек для батареи.

Шаг 2

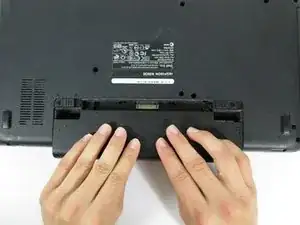

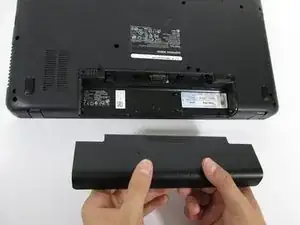

Возьмитесь за батарею и потяните её к себе.

Удалите батарею.

Шаг 3

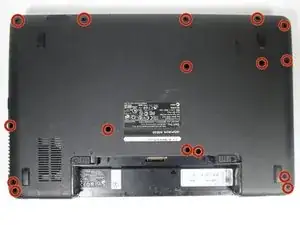

Используйте отвертку Phillips #0, чтобы открутить шестнадцать винтов диаметром 0.6 мм на задней панели.

Шаг 4

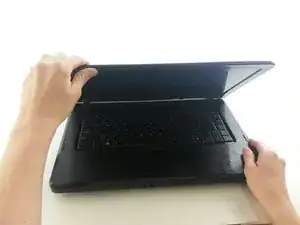

Переверните ноутбук и откройте его так, чтобы экран смотрел на вас.

Шаг 5

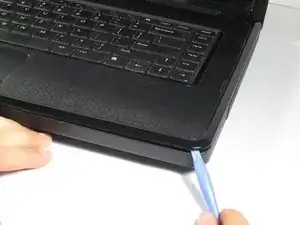

Используйте пластиковый инструмент для открытия и свои пальцы, чтобы приподнять верхнюю панель.

Начните поднимать панель с любого из углов, а затем продолжайте вдоль краёв компьютера.

Шаг 6

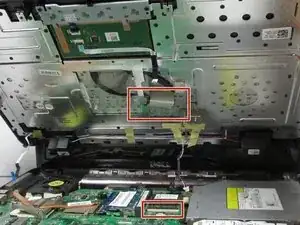

Будьте осторожны, поднимая панель клавиатуры. Существует несколько деликатных кабелей, соединяющих панель с материнской платой.

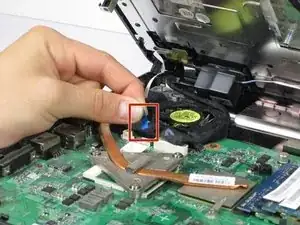

Поднимите голубую пластиковую вкладку, соединённую с белой полоской, чтобы отсоединить панель клавиатуры от материнской платы.

Шаг 7

Поднимите маленький запирающий язычок на розетке ZIF для кабеля клавиатуры и отключите кабель ленты клавиатуры.

Шаг 8

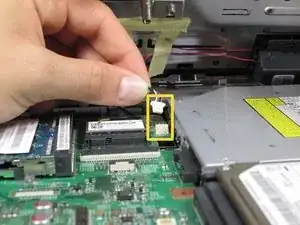

Потяните вверх за провода с синими, белыми, чёрными и красными проводами, чтобы отсоединить динамики от материнской платы.

Шаг 9

Снимите верхнюю панель клавиатуры.

<

Перевод руководства с ifixit.com
