Замена разъёма для наушников Asus X200CA-HCL 1104G
Шаг 1

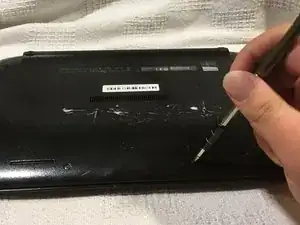

Отвинтите заднюю панель ноутбука крестовой отвёрткой Phillips #1.
Детали, которые видны под этой панелью, называются «внутренностями» ноутбука.
Шаг 2

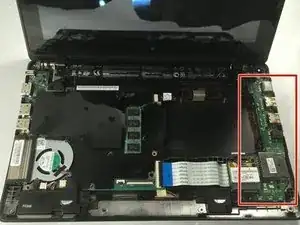

Найдите звуковую плату. В этой модели плата имеет форму буквы L. Она расположена в левой части внутренностей.
Шаг 3

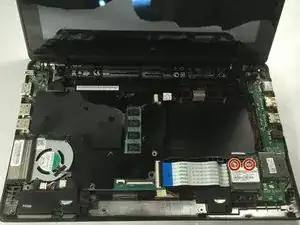

Сначала отключите две тонкие проволочки, соединяющие звуковую плату с другими компонентами. Они находятся на чёрном квадрате рядом с зелёной гибкой шлейф-полосой. Обращайтесь с этими деликатными деталями осторожно.
Шаг 4

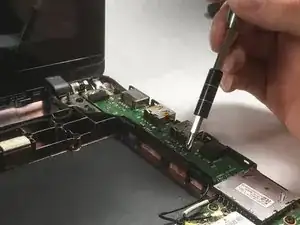

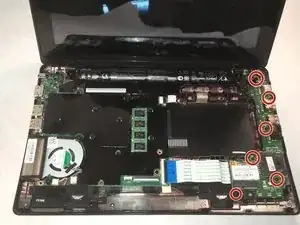

Отвинтите шесть винтов, удерживающих звуковую плату, крестовой отвёрткой Phillips #1.
Подсказка: шестой винт может быть не сразу заметен. Он находится в нижнем левом углу звуковой платы, под небольшой чёрной клапанной крышкой.
После снятия винтов звуковую плату можно аккуратно поднять и извлечь.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
