Замена USB-накопителя в Lenovo ThinkPad Edge E520

Переверните ноутбук и расположите его так, чтобы батарея была дальше всего от Вас.

Выверните четыре винта по краям Т-образной крышки крестовой отверткой Phillips #0.

Снимите Т-образную крышку с задней части компьютера. Крышка должна легко сниматься, если все четыре указанных винта удалены.

Длина винта 6,35 мм, головка 3,175 мм

Перед началом этих шагов выключите питание и отключите компьютер от сети.

Закройте крышку ноутбука.

Переверните компьютер так, чтобы задняя часть была направлена вверх.

Найдите переключатель, используемый для освобождения батареи.

Переключатель должен находиться вблизи петли ноутбука рядом с аккумуляторным отсеком и иметь значок замка.

Сдвиньте переключатель в сторону значка открытого замка.

Удерживая его в открытом положении, сдвиньте батарею в сторону петли.

Полностью отделите аккумуляторный блок от задней части ноутбука.

Снимите батарею с задней части устройства

Выверните два винта диаметром 3,175 мм и длиной 6,35 мм с символами клавиатуры, направленными на них, с помощью крестовой отвертки.

Переверните ноутбук обратно так, чтобы клавиатура была обращена к Вам.

Используйте руки, чтобы отделить клавиатуру от корпуса ноутбука

Удалите все оставшиеся винты на задней части устройства.

Длина винтов 6,35 мм, головка 3,175 мм. Винты за батареей: длина 3,175 мм, головка 3,175 мм

Переверните устройство и откройте экран.

Вставьте лопаточку вдоль одного края корпуса и пройдите по всем четырем краям, пока корпус не освободится.

Снимите корпус.

Рядом с оптическим дисководом расположен серебристый прямоугольник.

Снимите черный лоток из серебристого прямоугольного корпуса.

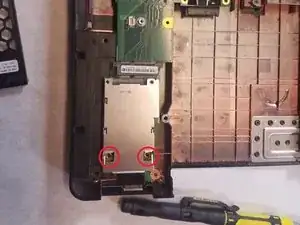

Под квадратными вырезами в серебристом прямоугольном корпусе находятся два винта длиной 1/8 дюйма.

Выверните два винта крестовой отверткой.

Поднимите серебристый прямоугольный корпус вверх и сдвиньте наружу, чтобы извлечь USB-накопитель.
