Замена беспроводной карты Gateway Lt4004u

Положите ноутбук лицевой стороной вниз перед собой.

Найдите фиксирующие переключатели батареи в левых и правых верхних углах нижней части устройства, обозначенные красными кругами.

Сожмите переключатели и сдвиньте их к краям компьютера, чтобы разблокировать.

После того как оба переключателя будут разблокированы, сдвиньте батарею вверх, отталкивая её от остальной части ноутбука.

Снимите батарею с ноутбука.

Откройте ноутбук так, чтобы экран и клавиатура были обращены к Вам.

Определите 5 защёлок над функциональными клавишами в щели, соединяющей клавиатуру с основной рамой.

Используйте медиатор для раскрытия, чтобы оттолкнуть каждую защёлку от себя.

Используйте инструмент для вскрытия, чтобы нажать на среднюю защёлку, пока не услышите щелчок. Начните продвигать инструмент вниз в корпус компьютера и сдвигать карту вдоль длины клавиатуры, преодолевая пять защёлок.

Щелчок является нормальным и не поводом для беспокойства.

Начните подводить пластиковую карту под верхний край клавиатуры. Вы услышите треск и клавиатура в конечном итоге освободится.

Осторожно отожмите клавиатуру от основной рамы, начиная с верхней части.

Посмотрите на наклейку Intel в этом и следующем шаге, чтобы сориентировать компьютер по изображениям.

Посмотрите на наклейку Intel в этом и предыдущем шаге, чтобы сориентировать компьютер по изображениям.

Отключите тонкий синий соединительный элемент под клавиатурой. Он может отщелкнуться сам при отрыве клавиатуры.

Звук лопающегося элемента не повредит компьютеру.

После отсоединения тонкого синего пластика снимите клавиатуру с остальной части ноутбука.

Найдите и выкрутите пять винтов, обозначенных красными кругами на картинке, используя крестовую отвертку Phillips #0. Все винты длиной 8,0 мм, за исключением верхнего правого винта, который короче — 5,0 мм.

Каждый винт должен иметь слово «DOOR» выгравированным рядом или сверху.

Держите компьютер в руках и используйте кончик отвертки или лопатку, чтобы протолкнуть через отверстие внизу справа, оставшееся после извлечённого винта. Это отверстие показано на картинке в красном прямоугольнике.

Кончик отвертки надавит на нижнюю крышку ноутбука и отщёлкнёт её от остальной рамки.

Будет слышен громкий треск при отделении нижней части компьютера. Вы не ломаете его!

Закройте ноутбук и положите его перед собой лицевой стороной вниз так, чтобы петля, соединяющая экран и клавиатуру, была от Вас на столе. Отожмите оставшуюся часть нижней крышки от компьютера, обнажая внутренности.

Обратите внимание, что ноутбук на этой фотографии перевёрнут и повернут на 180 градусов по сравнению с предыдущим изображением.

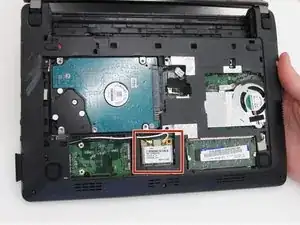

Найдите беспроводную карту (обведена красным квадратом) и два провода, подключённых к ней.

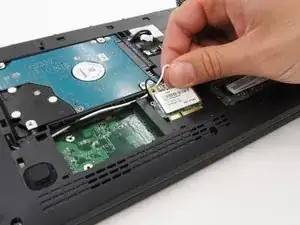

Возьмите провода пальцами и слегка потяните, пока они не отсоединятся от беспроводной карты.

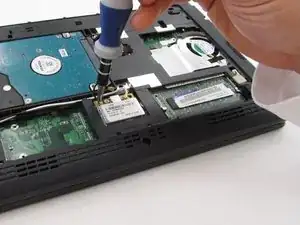

Найдите один серебристый винт на беспроводной карте и выкрутите его крестовой отверткой Phillips #0. Длина винта 3,0 мм.

После удаления винта Вы сможете вставить ноготь или приподнимающий инструмент под нижнюю сторону беспроводной карты.

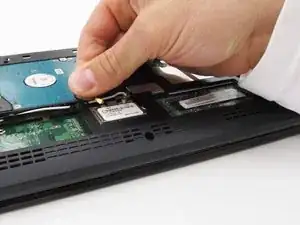

Потяните вверх и извлеките беспроводную карту.
