Замена беспроводного модуля Gateway LT2514u

Закрыв крышку нетбука, переверните его и сдвиньте защёлку в верхнем левом углу нетбука влево.

При разблокировке батареи должен появиться оранжевый индикатор.

В верхнем правом углу нетбука сдвиньте и удерживайте переключатель вправо.

Другой рукой выдвиньте батарею.

Если фиксатор в верхней правой части отсутствует, Вы всё ещё можете извлечь батарею, следуя шагу 3. В противном случае пропустите этот шаг.

Если фиксатор в верхней правой части отсутствует, вставьте тонкий инструмент (мы использовали пинцет) в левую часть меньшего отверстия.

Сдвиньте и удерживайте пинцет вправо и другой рукой выдвиньте батарею.

Откройте экран нетбука полностью и с помощью пластикового инструмента подденьте верхний правый угол клавиатурной панели.

Держа пластиковый инструмент в углу, используйте кредитную карту (или подобный предмет), чтобы нажать фиксатор в верхнем правом углу клавиатурной панели. Он расположен прямо над клавишей Del.

Прижав кредитную карту к фикcатору, перемещайте пластиковый инструмент вдоль верхнего края клавиатуры в сторону кредитной карты. Продолжайте таким образом, пока не освободите все фиксаторы. Всего по верхнему краю их 5.

После освобождения всех 5 защёлок аккуратно приподнимите клавиатуру за верхний край, пока не увидите шлейф, соединяющий клавиатуру с материнской платой.

С помощью пластикового инструмента отведите наружу 2 защёлки, удерживающие шлейф клавиатуры.

Осторожно выньте шлейф, после чего можно отвести клавиатуру от нетбука.

Отвинтите четыре винта 6 мм, крепящие заднюю крышку доступа, используя крестовую отвёртку Phillips #0.

С закрытой крышкой нетбука переверните его верхней стороной вниз. Вставьте наконечник пластикового инструмента в угол задней крышки доступа, пока угол не отщелкнется.

Держа наконечник инструмента под задней крышкой доступа, перемещайте инструмент по периметру в скользящем движении, пока все защёлки не отщелкнутся.

После освобождения всех защёлок поднимите и снимите крышку.

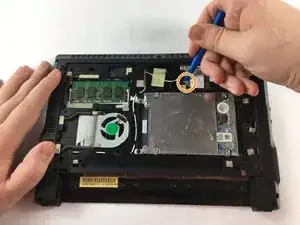

С помощью пластикового инструмента (или подобного) отщёлкните белый провод от беспроводного модуля.

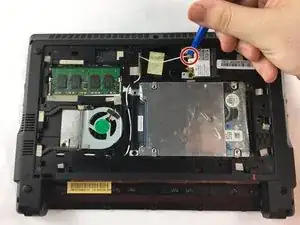

Затем отщёлкните чёрный провод от беспроводного модуля.

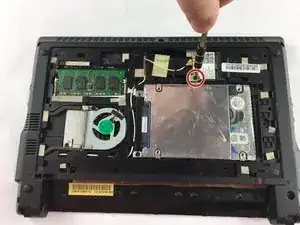

Отвинтите указанный винт M2x2 мм, используя крестовую отвёртку Phillips #0.

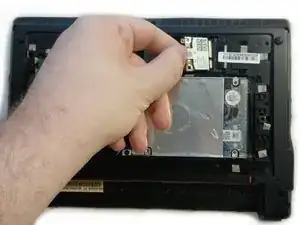

Схватите стороны беспроводного модуля и выдвиньте его из разъёма.
