Замена вентилятора охлаждения Gateway LT41P10u

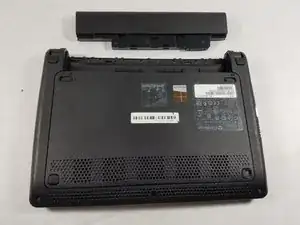

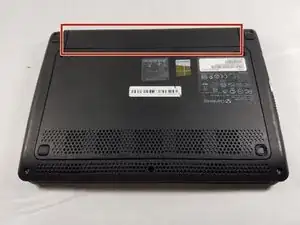

Положите ноутбук вверх дном на ровную поверхность так, чтобы была видна батарея.

Оттяните две помеченные защёлки в сторону от корпуса, чтобы разблокировать их.

Держите обе защёлки в разблокированном положении, возьмите батарею и потяните наружу, пока батарея не выйдет из корпуса ноутбука.

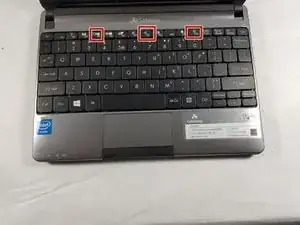

После извлечения батареи переверните ноутбук и откройте крышку так, чтобы был виден клавиатурный блок.

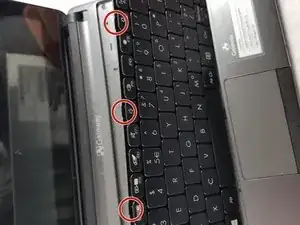

Под клавишами f4, f8 и f12 есть выемки (см. второе изображение), в которые вставляют лопатку или пластиковый инструмент для поддёма, чтобы отщелкнуть клавиатуру.

Найдя выемку лопаткой, аккуратно подденьте так, чтобы верхняя часть клавиатуры оторвалась от корпуса, затем освободите нижнюю часть клавиатуры.

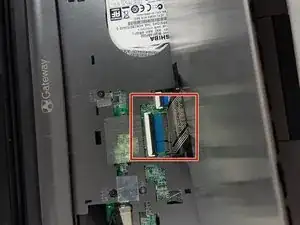

После снятия клавиатуры вы увидите ленточный кабель, соединяющий клавиатуру с остальной частью ноутбука.

Чтобы отсоединить клавиатуру, нужно разблокировать разъём ленточного кабеля, поднимая маленький чёрный фиксатор, удерживающий кабель. Не тяните сильно — действуйте осторожно, чтобы не повредить его.

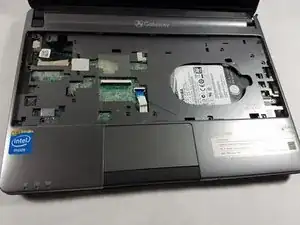

После отключения ленточного кабеля вы можете вынуть кабель из-под фиксатора и снять клавиатуру.

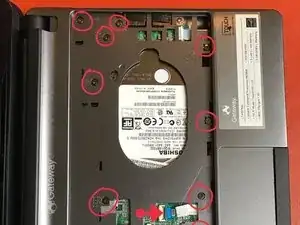

Удалите винты с задней крышки крестовой отвёрткой.

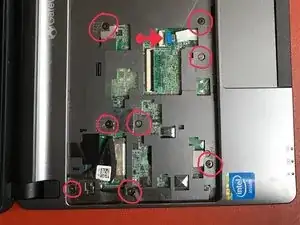

После снятия винтов с задней крышки используйте ту же крестовую отвёртку, чтобы открутить все винты с верхней панели. (см. изображения 2 и 3 — нижние винты на изображении 2 перекрываются с верхними винтами на изображении 3.)

Когда все винты с верхней и нижней панелей будут удалены, отсоедините ленточный кабель, указанный красной стрелкой на изображениях 2 и 3.

Аккуратно снимите панель.

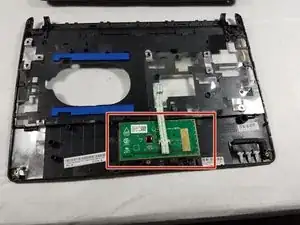

Тачпад расположен на нижней стороне панели, как показано на изображении 2.

Чтобы заменить тачпад, необходимо заменить всю панель. (Тачпад жестко закреплён на этой панели.)

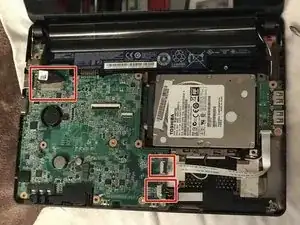

Снимите верхнюю левую ленту вручную, чтобы освободить защёлку под ней.

Снимите две маленькие защёлки в нижней средней части ноутбука, после чего плата полностью освободится.

Теперь плату можно извлечь из ноутбука.

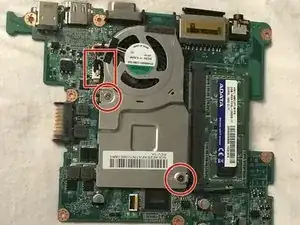

Снимите разъём проводки вручную или с помощью плоской отвёртки, если это необходимо.

Удалите оба винта крестовой отвёрткой.

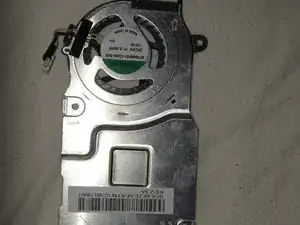

Вентилятор охлаждения полностью снят и может быть заменён на новую деталь.
