Замена микросхемы светодиодной панели Asus EeeBook X205TA
Это руководство поможет Вам заменить микросхему светодиодной панели Asus EeeBook X205TA, если она повреждена. При утилизации микросхемы светодиода соблюдайте законы и нормативы по правильной утилизации.
Шаг 1
Открутите все десять винтов 2 мм на нижней панели ноутбука с помощью крестовой отвертки Phillips #2.
Шаг 2
Вставьте пластиковый инструмент для вскрытия в зазор между задней крышкой ноутбука и остальной частью корпуса.
Осторожно отоприте корпус в нескольких точках.
Медленно снимите заднюю крышку ноутбука, чтобы открыть внутренние компоненты.
Шаг 3
Открутите все шесть винтов 2 мм вдоль кромок L-образного аккумулятора с помощью отвертки Philips #2.
Любую ленту или провода, проходящие вдоль аккумулятора, следует осторожно сдвинуть в сторону.
Шаг 4
Отсоедините аккумулятор от материнской платы, вынув ленточные разъёмы из коннектора.
Шаг 5
Аккуратно выньте аккумулятор из корпуса ноутбука.
Шаг 6

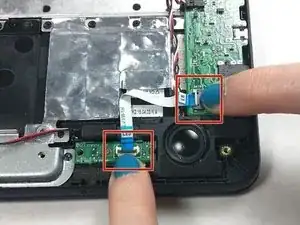

Найдите и поднимите фиксаторы ленточного кабеля между светодиодной панелью и материнской платой.
Снимите кабель.
Шаг 7
Открутите 1 винт JIS 2 мм битой J0.
Шаг 8
Удалите микросхему.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
