Замена материнской платы Lenovo IdeaPad Flex 5-1570
Самый важный компонент ноутбука — его материнская плата. Если Ваш Lenovo IdeaPad Flex 5-1570 начинает испытывать серьёзные проблемы, например не включается или начинает дымиться/искрить, это скорее всего связано с неисправной материнской платой. Замена материнской платы требует предельной осторожности, так как она крепится к множеству других компонентов, которые необходимо предварительно снять, и при неосторожных действиях Вы можете дополнительно повредить устройство. Крайне важно, чтобы при попытке замены материнской платы компьютер был выключен. Прежде чем делать вывод, что проблема в материнской плате, ознакомьтесь со страницей по устранению неполадок для этого устройства, чтобы убедиться, что именно материнская плата повреждена. В этом руководстве показано, как заменить материнскую плату в случае её неисправности.
Шаг 1

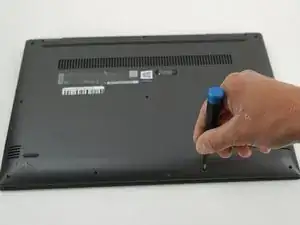

Удалите десять винтов Phillips #00 длиной 5 мм, которые удерживают заднюю панель.
Шаг 2

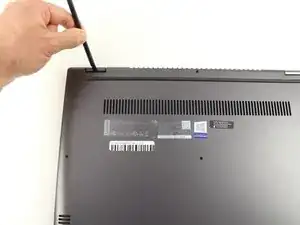

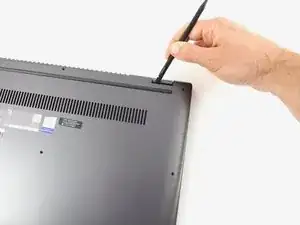

Используйте лопатку, чтобы приподнять заднюю крышку в вырезах возле петель.

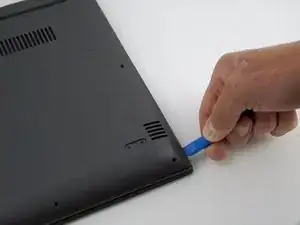

Осторожно используйте пластиковый инструмент для раскрытия по краям ноутбука, чтобы отжать защёлки, удерживающие остальную часть задней панели.
Шаг 3

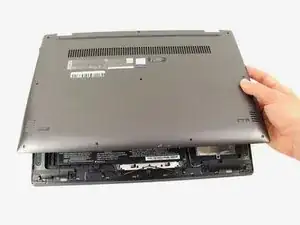

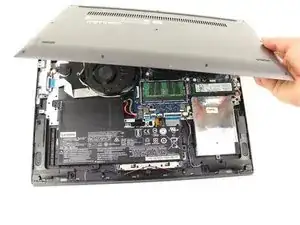

Когда все защёлки будут разомкнуты, снимите заднюю крышку.
Шаг 4

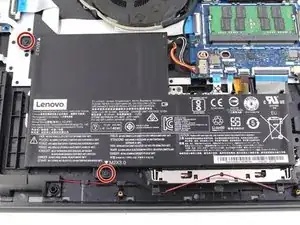

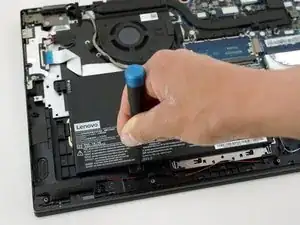

Снимите два винта Phillips #00 длиной 5 мм, фиксирующих аккумулятор.
Шаг 5

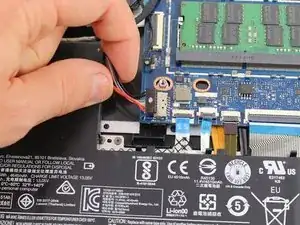

Сожмите пальцами весь пучок проводов и извлеките кабель батареи из разъёма. Это отключит питание материнской платы.
Прилагайте равномерное давление на провода и разъём, чтобы не повредить кабель батареи.
Удалите аккумулятор из устройства.
Шаг 6

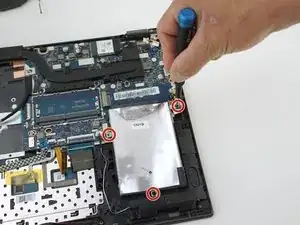

Удалите три винта Phillips #00 длиной 5 мм, фиксирующие жёсткий диск.
Шаг 7
Пальцами аккуратно потяните жёсткий диск назад, выдвигая его из порта.
Шаг 8

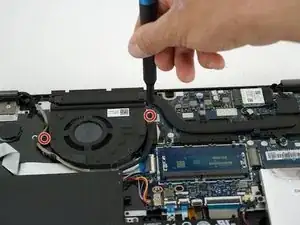

Удалите два винта Phillips #00 длиной 5 мм, фиксирующие вентилятор.
Шаг 9

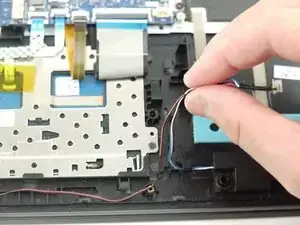

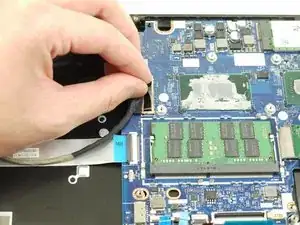

Пальцами снимите провод, обмотанный вокруг основания вентилятора.
Шаг 10

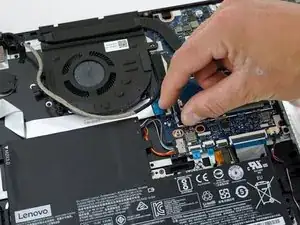

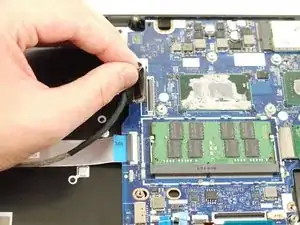

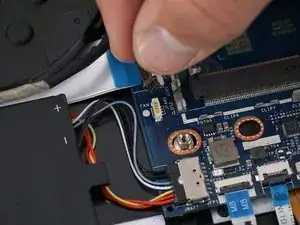

Отключите провод, соединяющий вентилятор и материнскую плату.
Снимите вентилятор с устройства.
Шаг 11
Отверткой Phillips #00 удалите пять винтов длиной 5 мм.
Для правильной техники работы с отвёрткой посетите руководство Рекомендации по использованию отвёртки.
Шаг 12

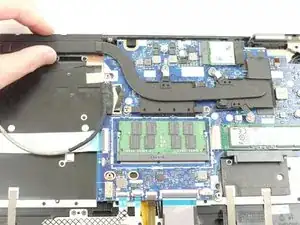

Осторожно снимите радиатор с устройства.
При сборке не забудьте нанести термопасту на радиатор. Для правильной техники нанесения термопасты посетите руководство Как нанести термопасту.
Шаг 13

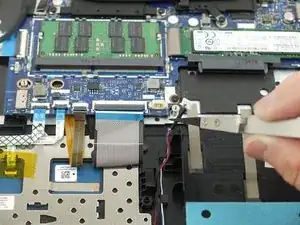

Используя нейлоновые пинцеты iFixit, отключите провод, который соединяет динамики с материнской платой.
Шаг 14

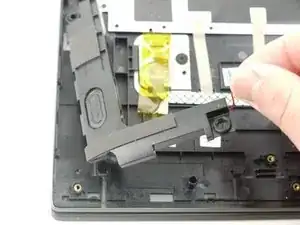

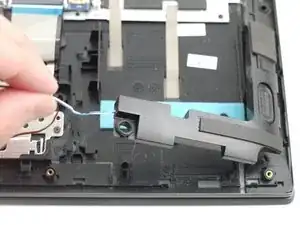

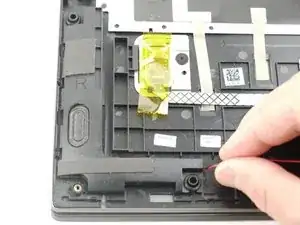

Пальцами аккуратно приподнимите левый динамик и выньте его из устройства.
Шаг 15

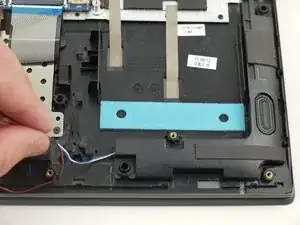

Повторите предыдущий шаг для второго динамика и извлеките динамики из устройства.
Шаг 16

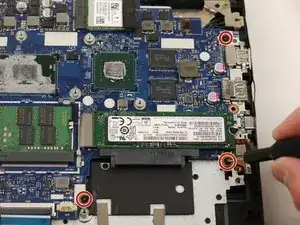

Отверткой Phillips #00 удалите три винта длиной 5 мм, фиксирующие материнскую плату.
Шаг 17
Отключите кабель вспомогательного порта от материнской платы.
Шаг 18

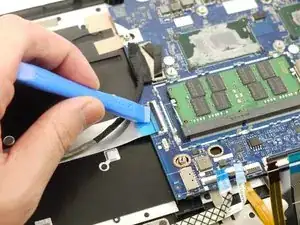

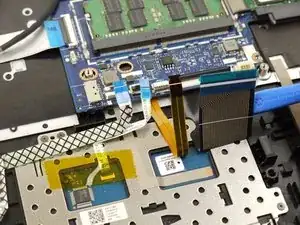

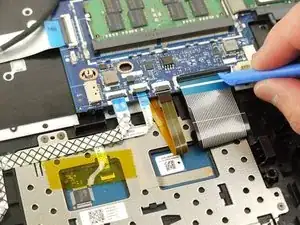

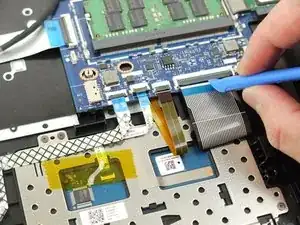

Используя пластиковый инструмент для открытия, разблокируйте четыре ZIF-разъёма плоских кабелей.
Поднимите фиксирующую пластину разъёма и отключите кабели от материнской платы.
Шаг 19

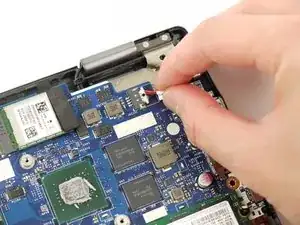

Отключите кабель дисплея от материнской платы.
Шаг 20
Используя пластиковый инструмент для открытия, разблокируйте разъём для панели боковых портов и отключите кабель от материнской платы.
Шаг 21

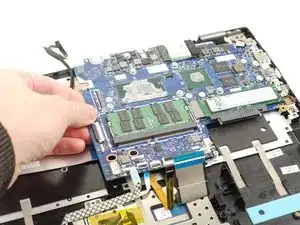

Осторожно поднимите и извлеките материнскую плату из устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
