Замена дисплейного модуля Dell Alienware M11x R3

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с вашим компьютером.

ОСТОРОЖНО: Во избежание электростатического разряда заземлите себя, используя браслет для заземления запястья или периодически прикасаясь к неокрашенной металлической поверхности (например, к разъёму на компьютере).

Отключите антенные кабели от мини-карты(карт).

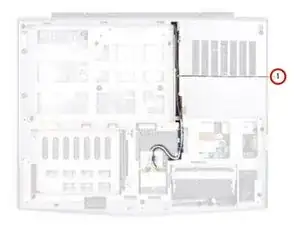

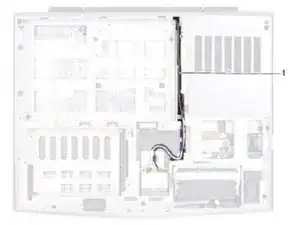

Обратите внимание на прокладку антенных кабелей мини-карты и выведите их из направляющих на основании компьютера.

Переверните компьютер и откройте дисплей максимально широко.

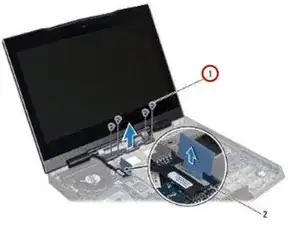

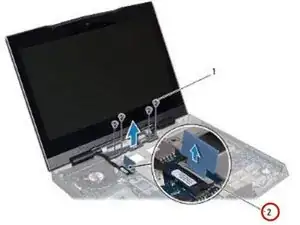

Потяните за язычок, чтобы отсоединить кабель дисплея от разъёма на системной плате.

Снимите четыре винта, фиксирующие дисплейный модуль к основанию компьютера.

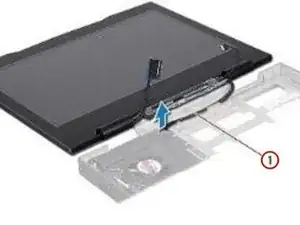

Аккуратно выдвиньте антенные кабели мини-карты через вырез в основании компьютера.

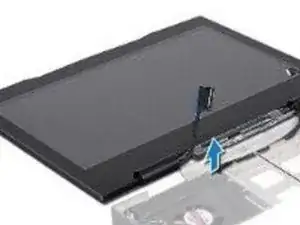

Снимите дисплейный модуль с компьютера.

Протяните антенные кабели через вырез в основании компьютера.

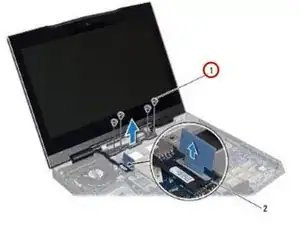

Установите НОВЫЙ дисплейный модуль на место и вверните четыре винта, фиксирующие дисплейный модуль к основанию компьютера.

Подключите кабель дисплея к разъёму на системной плате.

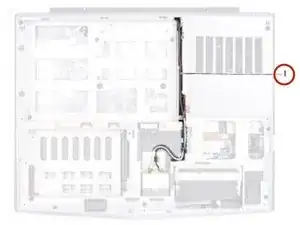

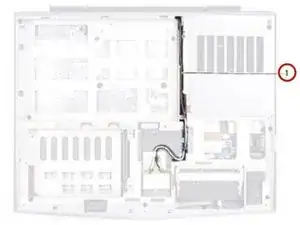

Переверните компьютер и уложите антенные кабели мини-карты в направляющие на основании компьютера.

Подключите антенные кабели мини-карты к мини-карте(картам).
