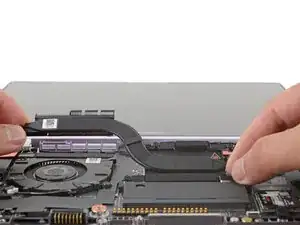

Удаление радиатора ноутбука Framework 12

Прежде чем начать ремонт, отключите ноутбук от сети и выключите его через операционную систему. Это обеспечит отсутствие режима ожидания.

Индикаторные светодиоды по краям не должны светиться. Ноутбук должен быть без лишних звуков.

Если ноутбук случайно включится во время ремонта, удерживайте кнопку питания нажатой в течение 10 секунд, чтобы его выключить.

Убедитесь, что у Вас есть отвертка Framework с битой T5 Torx (обозначенной как T-5), направленной наружу. Если нет, извлеките биту и переверните её.

Установите ноутбук Framework экраном вниз на чистую рабочую поверхность.

Используйте отвертку Framework, чтобы полностью ослабить восемь фиксированных винтов T5 Torx на дне ноутбука.

Большинство винтов в Вашем ноутбуке Framework (включая эти) фиксированные — они предназначены для того, чтобы оставаться на месте после ослабления.

Переверните ноутбук так, чтобы он был экраном вверх на рабочей поверхности.

Откройте крышку ноутбука так, чтобы экран и основание лежали прямо на рабочей поверхности.

Сожмите пальцами верхнюю панель в выемках для петель.

Поднимите её вверх, чтобы отстегнуть верхнюю панель от основания ноутбука.

Приводы держат верхнюю панель, поэтому вы почувствуете сопротивление. Если она кажется застрявшей, проверьте, все ли винты на дне ноутбука полностью ослаблены.

Снимите верхнюю панель.

Используйте отвертку Framework, чтобы ослабить шесть фиксированных винтов T5 Torx, удерживающих батарею.

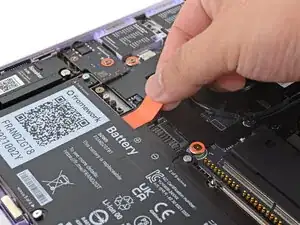

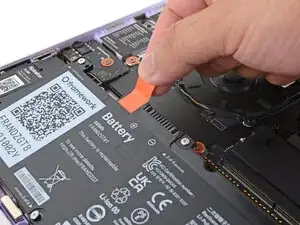

Возьмите оранжевую язычок батареи пальцами и поднимите его вверх, чтобы отключить батарею.

Разъем батареи может быть тугим, что требует приложить некоторые усилия. Если кажется, что часть батареи не поднимается, проверьте, полностью ли ослаблены винты батареи.

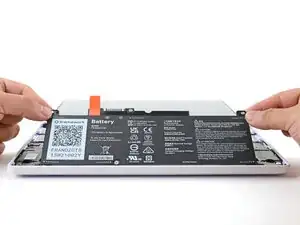

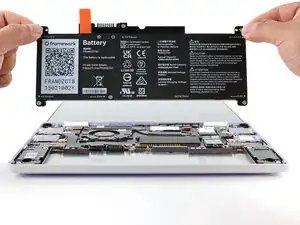

Поднимите и снимите батарею с ноутбука.

Используйте отвертку Framework, чтобы ослабить четыре фиксированных винта Torx T5, удерживающих радиатор.

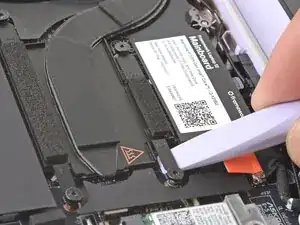

Подведите плоский конец отвертки Framework под рычаг радиатора с обозначением "2".

Поверните отвертку Framework, чтобы приподнять рычаг радиатора и ослабить радиатор.

Вы почувствуете сопротивление от термопасты, удерживающей радиатор на месте.

Если радиатор не поддается, убедитесь, что вы полностью ослабили четыре винта, удерживающие радиатор.

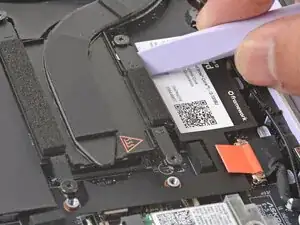

Повторите процедуру с рычагом радиатора, обозначенным "3".

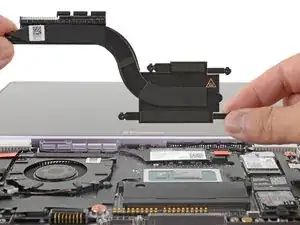

Поднимите и снимите радиатор.
