Снятие петель Framework Laptop 12 (обе)

Перед началом ремонта отключите ноутбук от питания и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания/сна.

Индикаторные светодиоды по краям должны быть погашены. Ноутбук должен быть бесшумным.

Если вы случайно включите ноутбук во время ремонта, удерживайте кнопку питания 10 секунд, чтобы полностью его выключить.

Убедитесь, что у вашей отвёртки Framework установлен бит Torx T5 (маркировка T-5) торцом наружу. Если он установлен иначе, вытащите бит и переверните его.

Положите Framework Laptop экраном вниз на чистую рабочую поверхность.

Пальцами переведите два защёлки расширительных карт (по одной с каждой стороны) в положение разблокировано.

При разблокировке на защёлках появляется красная полоска.

Схватите край расширительной карты пальцами.

Вытащите расширительную карту из слота и удалите её.

Если трудно вынуть расширительную карту, можно использовать плоский конец отвёртки Framework, чтобы поджать край.

Повторите эту процедуру для удаления всех оставшихся расширительных карт.

Используйте отвёртку Framework, чтобы полностью ослабить восемь фиксированных винтов Torx T5 на нижней части ноутбука.

Большинство винтов в вашем Framework Laptop (включая эти) фиксированы — они остаются на месте после ослабления.

В комплекте ноутбука есть запасной набор винтов в рамке над батареей. Будьте осторожны — запасные винты не фиксированы.

Переверните ноутбук экраном вверх на рабочей поверхности.

Откройте крышку ноутбука так, чтобы экран и основание лежали на рабочей поверхности ровно.

Пальцами захватите крышку ввода в вырезах петли.

Поднимите вверх, чтобы откинуть крышку ввода от основания ноутбука.

Вы можете почувствовать сопротивление из-за магнитов. Если кажется, что крышка застряла, проверьте, полностью ли ослаблены винты на нижней части ноутбука.

Снимите крышку ввода.

Используйте отвёртку Framework, чтобы ослабить шесть фиксированных винтов Torx T5, крепящих батарею.

Возьмитесь пальцами за оранжевую вкладную этикетку батареи и тяните прямо вверх, чтобы отсоединить батарею.

Разъём батареи может быть тугим и требовать усилия. Если часть батареи не поднимается, проверьте, полностью ли ослаблены винты батареи.

Поднимите и извлеките батарею из ноутбука.

Используйте отвёртку Framework, чтобы ослабить фиксированный винт Torx T5, крепящий аудиоплату вдоль левого края ноутбука.

Пальцами приподнимите правый край аудиоплаты и вытяните её из посадочного места.

Снимите аудиоплату.

Используйте отвёртку Framework, чтобы ослабить фиксированный винт Torx T5, крепящий плату кнопки питания (обозначенную «Power Board»).

Пальцами поднимите и снимите плату кнопки питания.

Используйте отвёртку Framework, чтобы ослабить фиксированный винт Torx T5, крепящий кронштейн беспроводной карты.

При отвинчивании кронштейна беспроводная карта немного приподнимется.

Схватите кронштейн беспроводной карты пальцами и сдвиньте его с верхней части карты.

Снимите кронштейн и положите его в безопасное место для последующей сборки.

Wi‑Fi‑карта имеет два деликатных коаксиальных разъёма антенных кабелей. Выполняйте этот шаг внимательно, чтобы не повредить их.

Нажмите и прижмите Wi‑Fi‑карту пальцем.

Подденьте плоским концом отвертки Framework винт белого антенного кабеля, как можно ближе к металлической гайке.

Если у вас есть изогнутые пинцеты, просуньте одно плечо пинцета под антенный разъём, как можно ближе к металлической гайке.

Осторожно поднимите разъём вертикально вверх, чтобы отсоединить белый антенный кабель.

Повторите ту же процедуру с чёрным антенным кабелем.

Возьмите Wi‑Fi‑карту за края и выньте её из разъёма.

Снимите Wi‑Fi‑карту.

Используйте плоский конец отвертки Framework, чтобы аккуратно нажать на одну из выступающих кромок разъёма вентилятора, затем на другую, чтобы ослабить разъём в его гнезде.

Используйте пальцы и отвертку Framework, чтобы вытащить разъём вентилятора из гнезда.

Используйте отвертку Framework, чтобы ослабить два закреплённых винта T5 Torx, фиксирующих вентилятор.

Поднимите и снимите вентилятор.

Возьмите оранжевую планку на кабеле веб‑камеры пальцами, расположенную возле левого шарнира.

Поднимите вертикально вверх, чтобы отсоединить кабель.

Возьмите оранжевую планку на кабеле дисплея пальцами, расположенную возле правого шарнира.

Поднимите вертикально вверх, чтобы отсоединить кабель.

Используйте отвертку Framework, чтобы ослабить пять закреплённых винтов T5 Torx, фиксирующих материнскую плату.

Эти винты также физически отмечены оранжевым кольцом на материнской плате.

Убедитесь, что вы сняли все плат расширения. Установленные платы будут удерживать материнскую плату на месте.

Возьмите материнскую плату за края пальцами.

Поднимите и снимите материнскую плату.

Поднимите чёрную пластиковую петлю, фиксирующую антенный кабель, пальцами. Она находится рядом с вентиляционными отверстиями у левого шарнира.

Поднимите и выведите антенный кабель из канала рамки пальцами.

Осторожно поднимите кабель веб‑камеры из его пластикового канала пальцами.

Используйте отвертку Framework, чтобы выкрутить шесть винтов T5 Torx длиной 4.5 мм (по три на шарнир), фиксирующих оба шарнира.

Эти винты не закреплены. Сохраните их в безопасном месте для повторной сборки.

Поднимите шарниры над кромкой нижней крышки пальцами.

Отделите верхнюю крышку от нижней крышки.

Крышка дисплея удерживается магнитами вдоль верхнего края и защёлками по остальным кромкам.

Подденьте плоским концом отвертки Framework правую кромку крышки дисплея.

Просуньте пальцы под верхний край крышки дисплея, чтобы освободить её от ноутбука.

Снимите крышку дисплея.

Поверните правую пластину шарнира пальцами, пока она не окажется сверху на дисплее.

Жёсткий шарнир может быть трудно поворачивать. Наденьте рабочие перчатки или используйте ткань для лучшего захвата.

Поверните левую пластину шарнира, пока она не окажется сверху на дисплее.

Возьмите пальцами два кабеля, выходящих из левого шарнира.

Аккуратно потяните, чтобы выщелкнуть чёрный кабельный зажим и освободить кабели.

Сохраните кабельный зажим для повторной сборки.

Повторите процедуру на правой петле, чтобы освободить кабели.

Сохраните зажим для кабеля для сборки.

Пальцами поверните обе пластины петель вниз, чтобы они легли на рабочую поверхность.

Используйте ваш отверток Framework, чтобы выкрутить четыре винта T5 длиной 3,3 мм, фиксирующие дисплей к верхней крышке.

Эти винты не закреплены. Храните их в безопасном месте для сборки.

Пальцами удерживайте нижний край верхней крышки на месте.

Вставьте биту вашего отвертка Framework в небольшое отверстие на дисплее, под логотипом Framework.

Сдвиньте дисплей вниз в сторону петли, чтобы освободить защёлки, удерживающие верхний край дисплея.

Пальцами приподнимите верхний край дисплея от верхней крышки.

Поднимите и снимите дисплей с верхней крышки.

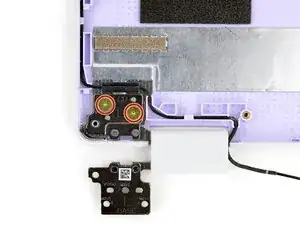

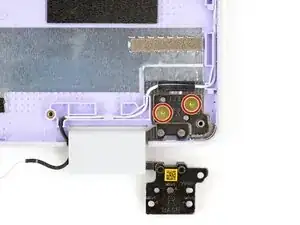

Используйте ваш отверток Framework, чтобы выкрутить четыре винта T5 длиной 2,5 мм (по два на каждую петлю), крепящие петли к верхней крышке.

Эти винты не закреплены. Храните их в безопасном месте для сборки.

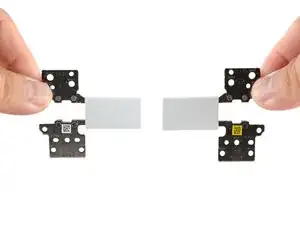

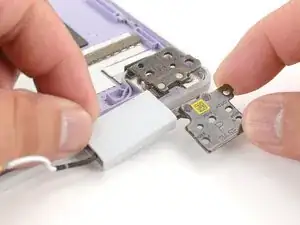

Поднимите и снимите обе петли с верхней крышки.
