Руководство по крепежу для Framework Laptop 12

Набор крепежа содержит следующее:

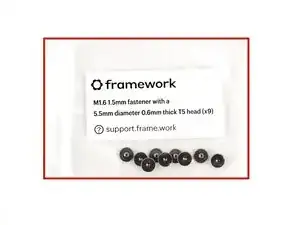

Девять серых винтов с маркировкой "M1.6 1.5mm крепёж с головкой T5 диаметром 5.5mm и толщиной 0.6mm"

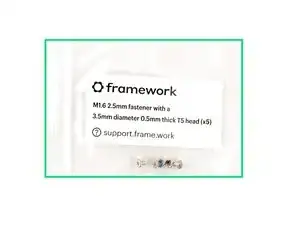

Пять серебристых винтов с маркировкой "M1.6 2.5mm крепёж с головкой T5 диаметром 3.5mm и толщиной 0.5mm"

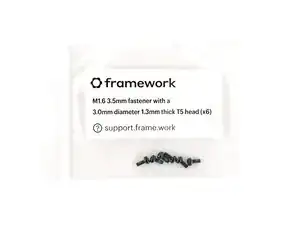

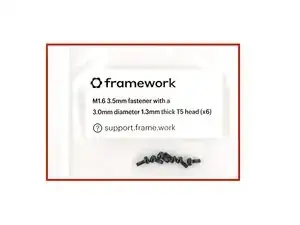

Шесть чёрных винтов с маркировкой "M1.6 3.5mm крепёж с головкой T5 диаметром 3.0mm и толщиной 1.3mm"

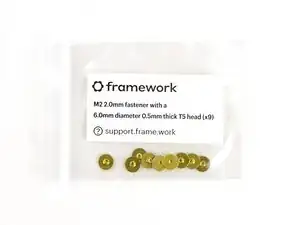

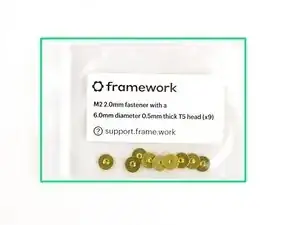

Девять золотистых винтов с маркировкой "M2 2.0mm крепёж с головкой T5 диаметром 6.0mm и толщиной 0.5mm"

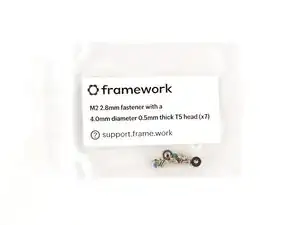

Семь серебристых винтов с маркировкой "M2 2.8mm крепёж с головкой T5 диаметром 4.0mm и толщиной 0.5mm"

Семь серебристых винтов с маркировкой "M1.6 4.0mm крепёж с головкой T5 диаметром 4.6mm и толщиной 0.6mm"

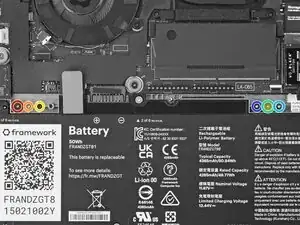

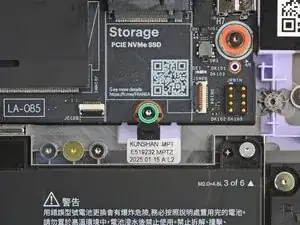

Ваш Framework Laptop поставляется с запасным винтом каждого размера, прикреплённым к шасси над батареей. Вы можете использовать набор крепежа, чтобы пополнить любые винты, которые вы использовали там.

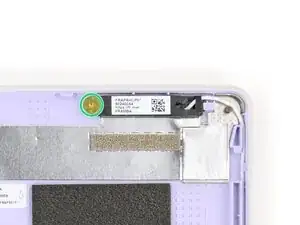

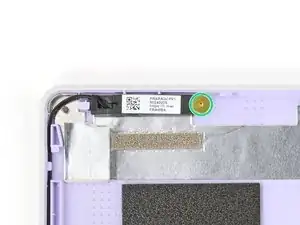

Используйте золотистые винты с маркировкой "M2 2.0mm крепёж с головкой T5 диаметром 6.0mm и толщиной 0.5mm", чтобы закрепить антенны.

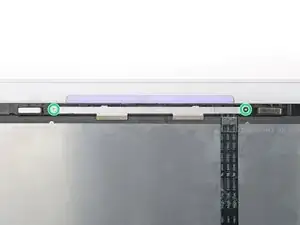

Используйте серебристые винты с маркировкой "M2 2.8mm крепёж с головкой T5 диаметром 4.0mm и толщиной 0.5mm", чтобы закрепить дисплей.

Затягивайте винты до плотного прилегания. Не затягивайте чрезмерно, иначе вы можете сломать выступы для винтов.

Используйте чёрные винты с маркировкой "M1.6 3.5mm крепёж с головкой T5 диаметром 3.0mm и толщиной 1.3mm", чтобы закрепить защёлки карт расширения.

Используйте серебристые винты с маркировкой "M1.6 2.5mm крепёж с головкой T5 диаметром 3.5mm и толщиной 0.5mm", чтобы заменить винты замков карт расширения.

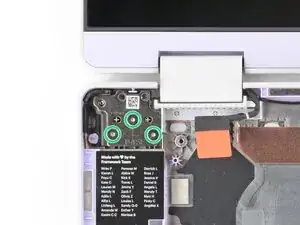

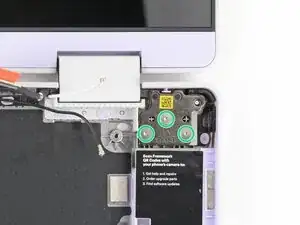

Используйте серебристые винты с маркировкой "M2 4.0mm крепёж с головкой T5 диаметром 4.6mm и толщиной 0.6mm", чтобы прикрепить петли к нижней крышке.

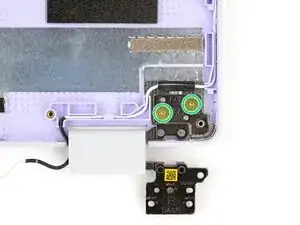

Используйте золотистые винты с маркировкой "M2 2.0mm крепёж с головкой T5 диаметром 6.0mm и толщиной 0.5mm", чтобы прикрепить петли к верхней крышке.

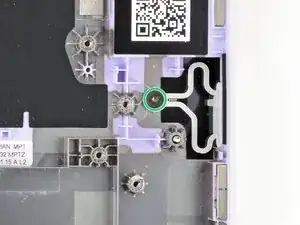

Используйте серый винт с маркировкой "M1.6 1.5mm крепёж с головкой T5 диаметром 5.5mm и толщиной 0.6mm", чтобы закрепить кнопку питания.

Используйте чёрный винт с маркировкой "M1.6 3.5mm крепёж с головкой T5 диаметром 3.0mm и толщиной 1.3mm", чтобы закрепить клипсу SSD.

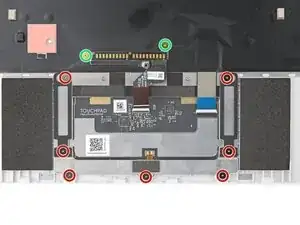

Используйте серые винты с маркировкой "M1.6 1.5mm крепёж с головкой T5 диаметром 5.5mm и толщиной 0.6mm", чтобы закрепить тачпад.

Используйте золотистые винты с маркировкой "M2 2.0mm крепёж с головкой T5 диаметром 6.0mm и толщиной 0.5mm", чтобы закрепить pogo‑разъём тачпада.

Используйте серебристые винты с маркировкой "M2 2.8mm крепёж с головкой T5 диаметром 4.0mm и толщиной 0.5mm", чтобы закрепить веб‑камеру.
