Снятие правой петли Framework Laptop 12

Перед началом ремонта отключите ноутбук от сети и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания/сна.

Индикаторные светодиоды по краям должны быть погашены. Ноутбук должен быть бесшумным.

Если вы случайно включите ноутбук во время ремонта, удерживайте кнопку питания 10 секунд, чтобы выключить его.

Убедитесь, что у вашей отвертки Framework установлен бит Torx T5 (обозначен как T-5) наружу. Если это не так, выньте бит и переверните его.

Положите ваш Framework Laptop экраном вниз на чистую рабочую поверхность.

С помощью пальцев переведите два фиксатора карт расширения (по одному с каждой стороны) в положение открыто.

На фиксаторах отображается красная полоса, когда они разблокированы.

Возьмитесь за выступ карты расширения пальцами.

Вытяните карту расширения из слота и извлеките её.

Если трудно вытащить карту расширения, можно использовать плоский конец отвертки Framework, чтобы надавить на выступ.

Повторите эту процедуру, чтобы удалить все оставшиеся карты расширения.

С помощью отвертки Framework полностью ослабьте восемь винтов Torx T5 с захватом на нижней части ноутбука.

Большинство винтов в вашем Framework Laptop (включая эти) имеют захват — они остаются на месте после ослабления.

В комплекте ноутбука есть запасной набор винтов в рамке над батареей. Будьте осторожны — запасные винты не имеют захвата.

Переверните ноутбук экраном вверх на рабочей поверхности.

Откройте крышку ноутбука так, чтобы экран и основание лежали на рабочей поверхности в одной плоскости.

Возьмитесь пальцами за крышку ввода в вырезах петли.

Поднимите вверх, чтобы откинуть крышку ввода от основания ноутбука.

Вы можете почувствовать сопротивление из‑за магнитов. Если кажется, что крышка зацепилась, проверьте, полностью ли ослаблены винты на нижней части ноутбука.

Снимите крышку ввода.

С помощью отвертки Framework ослабьте шесть винтов Torx T5 с захватом, закрепляющих батарею.

Возьмитесь за оранжевую тянущую бирку батареи пальцами и тяните строго вверх, чтобы отключить батарею.

Разъём батареи может быть плотным и потребовать усилия. Если часть батареи не поднимается, проверьте, полностью ли ослаблены винты батареи.

Поднимите и извлеките батарею из ноутбука.

С помощью отвертки Framework ослабьте винт Torx T5 с захватом, фиксирующий звуковую плату по левой кромке ноутбука.

Поднимите правый край звуковой платы пальцами и извлеките её из углубления.

Снимите звуковую плату.

С помощью отвертки Framework ослабьте винт Torx T5 с захватом, фиксирующий плату кнопки питания (обозначенную «Power Board»).

Поднимите и извлеките плату кнопки питания пальцами.

С помощью отвертки Framework ослабьте винт Torx T5 с захватом, фиксирующий кронштейн Wi‑Fi карты.

При ослаблении кронштейна Wi‑Fi карта слегка отщёлкнется вверх.

Возьмитесь пальцами за кронштейн Wi‑Fi карты и сдвиньте его с верхней части карты.

Снимите кронштейн и положите его в безопасное место для последующей сборки.

У Wi‑Fi карты два деликатных коаксиальных разъёма антенн. Выполняйте этот шаг осторожно, чтобы не повредить их.

Нажмите и удерживайте Wi‑Fi карту пальцем.

Просуньте плоский край отвёртки Framework под белый антенный кабель как можно ближе к металлической головке.

Если у вас есть изогнутые пинцеты, просуньте одно плечо пинцета под антенный разъём как можно ближе к металлической головке.

Аккуратно поднимите разъём строго вверх, чтобы отсоединить белый антенный кабель.

Повторите процедуру с чёрным антенным кабелем.

Возьмите Wi‑Fi карту за кромки и вытяните её из разъёма.

Снимите Wi‑Fi карту.

Используйте плоский конец отвёртки Framework, чтобы аккуратно надавить на одну из торчащих кромок разъёма вентилятора, затем на другую, чтобы расшевелить разъём и вынуть его из гнезда.

Используйте пальцы и отвёртку Framework, чтобы вытянуть разъём вентилятора из гнезда.

Используйте отвёртку Framework, чтобы ослабить два закреплённых винта T5 Torx, удерживающих вентилятор.

Поднимите и снимите вентилятор.

Возьмите оранжевую язычок на кабеле веб‑камеры, расположенном рядом с левым шарниром, пальцами.

Поднимите строго вверх, чтобы отключить кабель.

Возьмите оранжевую язычок на кабеле дисплея, расположенном рядом с правым шарниром, пальцами.

Поднимите строго вверх, чтобы отключить кабель.

Используйте отвёртку Framework, чтобы ослабить пять закреплённых винтов T5 Torx, удерживающих материнскую плату.

Эти винты также физически отмечены оранжевым кольцом на материнской плате.

Убедитесь, что вы сняли все карт расширения. Установленные карты удерживают материнскую плату на месте.

Возьмите материнскую плату за кромки пальцами.

Поднимите и снимите материнскую плату.

Поднимите чёрную пластиковую петлю, фиксирующую антенный кабель, рядом с вентиляционными отверстиями у левого шарнира, пальцами.

Поднимите и проведите антенный кабель пальцами, выведя его из канала корпуса.

Аккуратно поднимите кабель веб‑камеры пальцами, чтобы вынуть его из пластикового канала.

Используйте отвёртку Framework, чтобы выкрутить шесть винтов T5 Torx длиной 4.5 мм (по три на каждый шарнир), удерживающих оба шарнира.

Эти винты не закреплены. Храните их в безопасном месте для сборки.

Поднимите шарниры пальцами через кромку нижней крышки.

Отделите верхнюю крышку от нижней крышки.

Крышка дисплея удерживается магнитами вдоль верхнего края и защёлками по остальным краям.

Используйте плоский конец отвёртки Framework, чтобы поддеть правый край крышки дисплея.

Просуньте пальцы под верхний край крышки дисплея, чтобы освободить её от ноутбука.

Снимите крышку дисплея

Используйте отвёртку Framework, чтобы выкрутить четыре винта T5 Torx длиной 3.2 мм, удерживающих дисплей в верхней крышке.

Эти винты не закреплены. Храните их в безопасном месте для сборки.

Удерживайте нижний край верхней крышки пальцами.

Вставьте рабочий наконечник отвёртки Framework в небольшое отверстие на дисплее, под логотипом Framework.

Сдвиньте дисплей вниз в направлении шарниров, чтобы освободить защёлки, удерживающие верхний край дисплея.

Поднимите верхний край дисплея из верхней крышки пальцами.

Возьмитесь пальцами за верхний край дисплея.

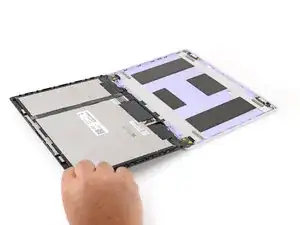

Осторожно откиньте дисплей так, чтобы он лег лицевой стороной вниз на рабочую поверхность.

Берегите кабели, которые всё ещё подключены к дисплею, чтобы не натянуть их.

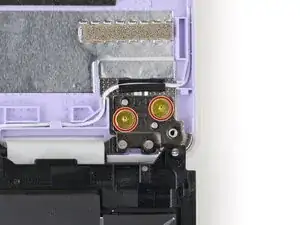

Используя отвертку Framework, выкрутите два винта T5 Torx длиной 2,4 мм, которые фиксируют правую петлю к верхней крышке.

Эти винты не закреплены. Храните их в безопасном месте для повторной сборки.

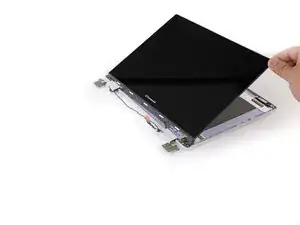

Осторожно верните дисплей на верхнюю крышку, откинув его назад.

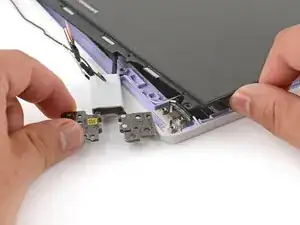

Пальцами приподнимите петлю над выступом верхней крышки и выведите её из верхней крышки под углом.

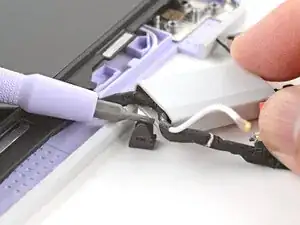

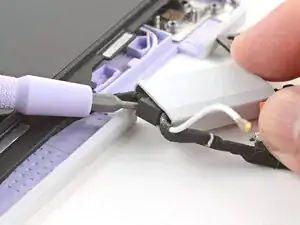

Используйте биту T5 Torx на отвертке Framework или лопатку, чтобы выдрать чёрный кабельный зажим изнутри правой петли.

Положите зажим в безопасное место для повторной сборки.

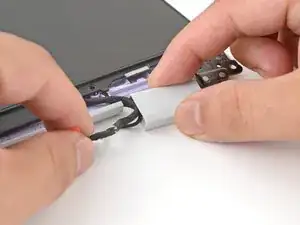

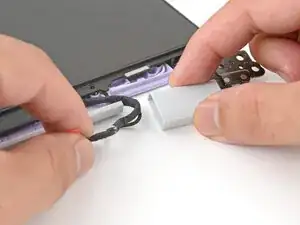

Вытащите кабели из петли.

Снимите правую петлю.
