Снятие радиатора и вентилятора с ноутбука Framework 12

Перед началом ремонта отключите ноутбук от сети и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания или приостановки.

Индикаторные светодиоды по краям должны быть выключены. Ноутбук должен быть беззвучен.

Если вы случайно включите ноутбук во время ремонта, нажмите и удерживайте кнопку питания в течение 10 секунд, чтобы выключить его.

Убедитесь, что в отвёртку Framework установлен бит Torx T5 (обозначен как T-5) и направлен наружу. Если это не так, вытащите бит и переверните его.

Положите ноутбук Framework экраном вниз на чистую рабочую поверхность.

Отвёрткой Framework полностью ослабьте восемь фиксированных винтов Torx T5 на дне ноутбука.

Большинство винтов в ноутбуке Framework (включая эти) — фиксированные; они спроектированы так, чтобы оставаться на месте после ослабления.

Переверните ноутбук, чтобы он оказался экраном вверх на рабочей поверхности.

Откройте крышку ноутбука, чтобы экран и основание лежали ровно на рабочей поверхности.

Захватите крышку корпуса в пазах шарнира пальцами.

Поднимите её, чтобы открыть крышку корпуса от основания ноутбука.

Крышка корпуса удерживается магнитами, поэтому вы почувствуете некоторое сопротивление. Если она не сдвигается, убедитесь, что все винты на дне ноутбука полностью ослаблены.

Снимите крышку корпуса.

Отвёрткой Framework ослабьте шесть фиксированных винтов Torx T5, крепящих аккумулятор.

Пальцами возьмитесь за оранжевый язычок аккумулятора и потяните вверх, чтобы отключить аккумулятор.

Разъём аккумулятора может быть плотным, потребуется усилие. Если кажется, что часть аккумулятора не поднимается, проверьте, что винты аккумулятора полностью ослаблены.

Поднимите и снимите аккумулятор с ноутбука.

Используйте плоский конец отвёртки Framework, чтобы аккуратно надавить на один из выступающих краёв разъёма вентилятора, затем на другой, чтобы ослабить разъём в гнезде.

Пальцами и отвёрткой Framework сдвиньте разъём вентилятора из гнезда.

Отвёрткой Framework ослабьте два фиксированных винта Torx T5, крепящих вентилятор.

Поднимите и снимите вентилятор.

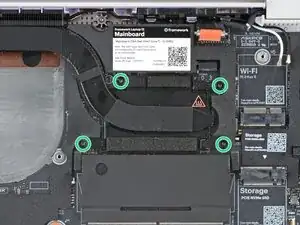

Отвёрткой Framework ослабьте четыре фиксированных винта Torx T5, крепящих радиатор.

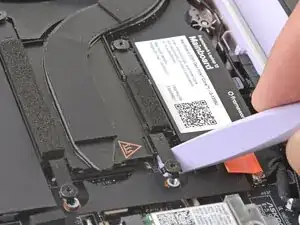

Подведите плоский конец отвёртки Framework под рычаг радиатора, обозначенный как «2».

Аккуратно проверните отвёртку, чтобы поднять рычаг и ослабить радиатор.

Вы почувствуете сопротивление из-за термопасты, удерживающей радиатор. Немедленно прекратите работу, если рычаг радиатора начнёт изгибаться.

Если радиатор не сдвигается, убедитесь, что четыре винта, крепящих радиатор, полностью ослаблены.

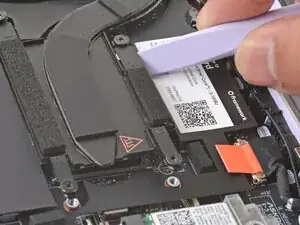

Повторите процедуру с рычагом радиатора, обозначенным как «3».

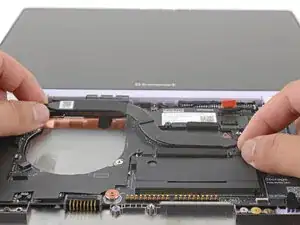

Поднимите и снимите радиатор.
